金型用部品、位置決め部品(プランジャー、ピン、調整ボルト等)、カートリッジヒーターなど、このカテゴリには金型に関連するあらゆる部品が含まれています。金型用の小型部品はもちろん、精密な穴あけ加工を行うパンチなど、金型になくてはならない部品類が揃います。また、位置決め用部品としてはプランジャーやピンなどが揃っています。プランジャーはスプリングを内部に組み込んでいて、先端に往復機構を持っています。これらの部品は金型を使用した部品の打ち抜き生産を行う現場で用いられており、さまざまな機械部品の製造段階で利用されています。
商品豆知識
トラスコ品番102-7295
材質ポリプロピレン(PP)
長さ(mm)70
幅(mm)40
高さ(mm)20
質量(g)90
1セット(5個)
￥799
税込￥879
当日出荷
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M16
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1075
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M10
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
ねじピッチ(mm)1.5
2018年トラスコ掲載ページ1 1075
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M8
材質スチール(SCM435)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1075
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M20
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1076
ねじ穴は貫通しませんのでT溝を傷つけることがありません。
用途T溝用のボルト固定に。工作機械、ラジアルボール盤などのT溝用ボルト固定に。
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25～30)
2018年トラスコ掲載ページ1 1081
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M12
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1075
ナットの直締付によるキズの低減し、座面を確保します。
用途フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。
材質スチール(S45C)、処理：焼き入れ(30～35HRC)、黒染仕上げ
材質本体:スチール、ボール:スチール、焼入れ
耐熱温度(℃)250
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
ねじピッチ(mm)2.0
2018年トラスコ掲載ページ1 1075
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51：59～61HRC)

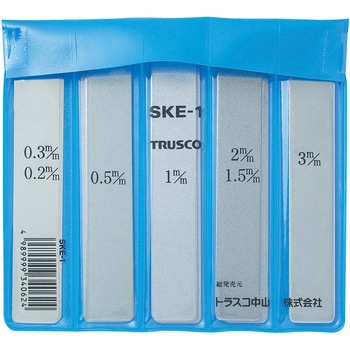

各種バイト、治具その他の下に敷き旋盤、シカル盤、ミーリング、セーパープレス、ボール盤すべての芯出しに使用でき、大変便利です。
厚み調整にもご利用できます。
用途芯出し作業に
長さ(mm)120
幅(mm)20
はめ込みタイプのプランジャーです。
ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。
用途本体ケースを取付穴にはめ込んで使用。位置決め、固定用。
材質(本体)ステンレス(SUS305)
材質(ボール)ステンレス、焼入れ
耐熱温度(℃)250
成型品に、穴やねじ止め用のボスなどの形状をつくる際に必要とされるピンです。
用途プラスチック金型の部品として。
材質ハイス鋼SKH51(硬度59～61HRC)
ツバ厚(mm)4
本体・ピンがスチール製の六角穴とマイナス溝付スプリングプランジャーです。
用途本体ねじ部を回すことにより、ピンの押付圧を調整可能。位置決め、固定用。
材質(本体)スチール
耐熱温度(℃)250
材質(センターピン)スチール、焼入れ
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51：59～61HRC)
成型品に、穴やねじ止め用のボスなどの形状をつくる際に必要とされるピンです。
用途プラスチック金型の部品として。
材質ハイス鋼SKH51(硬度59～61HRC)
ツバ厚(mm)4
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51：59～61HRC)
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M22
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1076

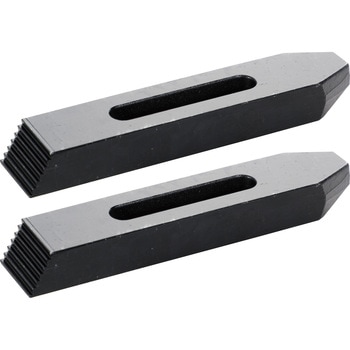

クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。
用途ワークの固定に。
材質/仕上スチール(S45C)、処理：焼き入れ(HRC32±6)、黒染仕上げ
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M18
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)

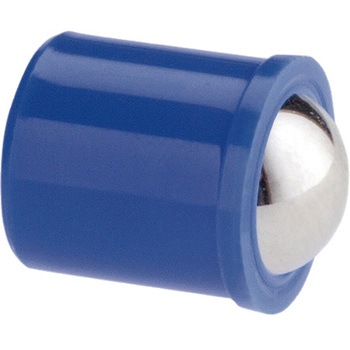

はめ込みタイプのプランジャーです。
ボールがステンレス製の樹脂ケースタイプのボールプランジャーです。
用途本体ケースを取付穴にはめ込んで使用。位置決め、固定用。
材質(本体)樹脂(POM)
材質(ボール)ステンレス、焼入れ
耐熱温度(℃)50
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。JISタイプスプルーブッシュに取り付けるタイプです。
材質炭素鋼(S45C)
成型時の金型の開きを補助する部品です。
用途プラスチック金型の部品として。
材質炭素鋼S45C
厚さ(mm)9
プラスチック成型品を金型から離形・突き出しするためのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51：59～61HRC)
引張りリンク用のボルトです。
用途プラスチック金型の部品として。
材質SCM435(硬度：33～38HRC、表面処理：四三酸化鉄皮膜)
本体スチール製・ピンが樹脂製の六角穴とマイナス溝付スプリングプランジャーです。
用途本体ねじ部を回すことにより、ピンの押付圧を調整可能。位置決め、固定用。
材質(本体)スチール
耐熱温度(℃)50
材質(センターピン)樹脂(POM)
金型の開閉時に固定側と可動側の位置を合うようにするピンです。
用途プラスチック金型の部品として。
材質高炭素クロム軸受鋼SUJ2
プラスチック成型品を金型から離形・突き出しするための段付きのピンです。
用途プラスチック金型の部品として。
材質ハイス鋼(SKH51：59～61HRC)
ツバ厚(mm)4

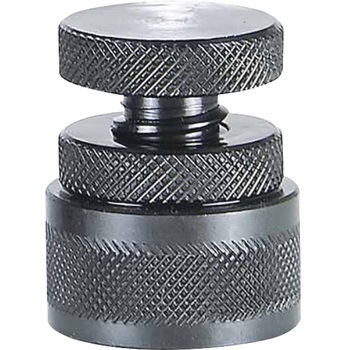

高さ調整が可能で、各種クランプのサポートに最適です。
用途クランプの高さ調節に。
材質スチール(S45C)
耐荷重(kN)30
ミーリングアーバーに使用します。
用途ミーリングアーバーのレベル合わせとして。
材質/仕上ステンレス(SUS304)
内径(mm)25.4
両端に同じ長さのねじを切っています。ねじ径と胴径を揃えており 保管時にねじを傷つけにくいです。
用途加工物のクランプの締め付け。
ねじ寸法M24
材質スチール(S45C)黒染仕上げ、焼き入れ(HRC25±5)
2018年トラスコ掲載ページ1 1076
本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。
用途本体ねじ部を回すことにより、ボールの押付圧を調整可能。位置決め、固定用。
材質(本体)ステンレス
耐熱温度(℃)250
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。JISタイプスプルーブッシュに取り付けるタイプです。
トラスコ品番249-9753
材質炭素鋼(S45C)
寸法d(mm)105
寸法A(mm)135
寸法D(mm)120
寸法D1(mm)150
穴径d1(Φmm)ボルト：11
穴径d2(Φmm)ボルト：6.5
適合ボルトM6
1個
￥2,098
税込￥2,308
4日以内出荷
プラスチック金型用のロケートリングです。金型と成型機の位置決めの役割をします。JISタイプスプルーブッシュに取り付けるタイプです。
材質炭素鋼(S45C)
プラスチック成型品を金型から離形・突き出しするための段付きのピンです。
用途プラスチック金型の部品として。
ツバ厚(mm)4
成型時の金型の開きを補助する部品です。
用途プラスチック金型の部品として。
材質炭素鋼S45C
厚さ(mm)9
金型を吊り上げる際などに、固定側と可動側に開かないように制御する板です。
用途プラスチック金型の部品として。
材質炭素鋼S45C
厚さ(mm)5
キャビティプレートと取付板の間の支持補強、モールドベースの可動側の強度を高めるために使用されます。
用途プラスチック金型の部品として。
材質炭素鋼S45C(表面処理：四三酸化鉄皮膜)
寸法C(mm)0.5
成型品からランナーを切り離し、取り出すために使用します。
用途プラスチック金型の部品として。
材質ハイス鋼SKH51(硬度59～61HRC)
寸法H(mm)6
寸法F(mm)3
寸法D(mm)4
寸法E(mm)1
寸法B(mm)2.5
寸法P(mm)2.8
寸法Y(mm)2.3
