耐熱・耐寒性が特にすぐれています。ほとんどの化学薬品、溶剤に対して不活性です。耐候性にすぐれ経年変化がありません。ほとんどのものが付着しにくく、たとえ付着しても容易にとれます。不燃性です。電気的特性がすぐれています。有毒物質溶出のおそれがありません。
用途腐食性流体移送、溶剤・薬液移送、粘着性流体移送、食品プラント各種液体移送用。耐熱・高絶縁・高周波特性を必要とする各種機器
材質フッ素樹脂(FEP)
色半透明(自然色)
使用温度範囲(℃)-65～150
使用流体空気・水・腐食性流体等
特性耐熱、耐寒、耐薬品、耐溶剤、不燃性、電気的特性
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
長さ(m)5
色透明
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
材質軟質ポリウレタン
使用温度範囲(℃)-20～+60
使用流体空気
特性耐熱、耐寒
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
R(PT)ネジサイズ別のカラーネジシールつきです。
用途空気圧配管・水圧・油圧
形状ニップル
使用流体空気、水(油)
最高使用圧力チューブ最高使用圧力に準拠
接続ねじ種類R
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
使用真空圧力(kPa)0.014
耐熱・耐寒性が特にすぐれています。ほとんどの化学薬品、溶剤に対して不活性です。耐候性にすぐれ経年変化がありません。ほとんどのものが付着しにくく、たとえ付着しても容易にとれます。不燃性です。電気的特性がすぐれています。有毒物質溶出のおそれがありません。
用途腐食性流体移送、溶剤・薬液移送、粘着性流体移送、食品プラント各種液体移送用。耐熱・高絶縁・高周波特性を必要とする各種機器
色半透明(自然色)
材質フッ素樹脂(PFA)
使用温度範囲(℃)-65～180
使用流体空気・水・腐食性流体等
特性耐熱、耐寒、耐薬品、耐溶剤、不燃性、電気的特性
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+93℃)
柔軟性に富んでいます。
耐油・耐薬品性(特に耐アルカリ性)が優れています。
有毒物質溶出のおそれがありません。
軽く、作業性に優れています。
用途油・空圧機器、集中潤滑機器、塗装機器、化学プラント用チューブに
最高使用圧力(MPa[kgf/cm2])<1.4(<15)(23℃)
材質軟質ナイロン
使用温度範囲(℃)空気/-20～+70水・油/0(-20)～+60
使用流体空気、水、油
破壊圧力(MPa[kgf/cm2])6.1(63)(23℃)
特性耐圧、耐熱、耐寒、耐油、耐薬品
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
R(PT)ネジサイズ別のカラーネジシールつきです。
用途空気圧配管・水圧・油圧
形状エルボ
使用流体空気、水、油
最高使用圧力チューブ最高使用圧力に準拠
接続ねじ種類R
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
使用真空圧力(kPa)0.014
形状スリープ
使用流体水、油、空気
材質(本体)樹脂
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
用途空気圧配管・水圧・油圧
形状パネルユニオン
使用流体空気、水、油
接続ねじ種類Rc
仕様ミリ系列
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性がすぐれています。
耐熱、耐寒性がすぐれています。(樹脂無負荷連続使用温度-40～+93℃)
柔軟性に富んでいます。
耐油・耐薬品性(特に耐アルカリ性)がすぐれています。
有毒物質溶出のおそれがありません。
軽く、作業性にすぐれています。
ジュンロンAs4はJISB8381 2種ALに適合するチューブです。
用途油・空圧機器用チューブ、集中潤滑機器用チューブ、塗装機器用チューブ、化学プラント用チューブ
材質極軟質ナイロン
形状ストレート
使用温度範囲(℃)空気/-20～+60、水、油/0(-20)～+50
使用流体空気、水、油
特性耐圧、耐熱、耐寒、耐油、耐薬品
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
用途空気圧配管・水圧・油圧
形状ユニオン
使用流体空気、水、油
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
使用真空圧力(kPa)0.014
最高使用圧力チューブ最高使用圧力に準拠
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
材質軟質ポリウレタン
色透明
長さ(m)10
使用温度範囲(℃)-20～+60
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
使用流体空気
特性耐熱、耐寒
形状スリープ
使用流体水、油、空気
材質(本体)黄銅
仕様ミリ系列
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
材質軟質ポリウレタン
色黒
長さ(m)20
使用温度範囲(℃)-20～+60
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
使用流体空気
特性耐熱、耐寒
プラスチックチューブ用に開発された、超小型の理想的なワンタッチカップリングです。
着脱が共にワンタッチでシンプルな構造です。
Oリングでプラグ及びソケットバルブの側面をシールしていますので着脱時共震動・衝撃に強く耐久性も抜群です。
小型である上、堅牢で流通度が良好です。
用途各種空気圧機器および工具の配管着脱用
使用流体空気
接続方式ワンタッチ式
ソケットorプラグプラグ
使用温度範囲(℃)0～60
寸法L1(mm)13
寸法D1(mm)3.5
使用圧力(MPa[kgf/cm2])0.88[9]以下
金属部には無電解ニッケルメッキを標準化しています。
Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています。
ネジ識別用色シール付。(PT)ネジには、ネジが一目で判別できるR(PT)ネジ別の色シールが塗布されています。
チューブの取出し方向に合せてボディの位置ぎめができます。
エルボ・テー等のR(PT)ネジ部と樹脂結合部が回転し、継手取付後のチューブの取り出し方向に合せて自由に位置ぎめができ、そのうえ樹脂部を固定したままネジの締付けが可能です。
チューブグリップ回転機構付。チューブグリップが継手内でスムーズに回転しますので、チューブの回し切れを防止します。
形状エルボ
使用流体水、空気
材質(本体)PBT
材質(ねじ部)黄銅(ニッケルメッキ付)
材質(Oリング)耐水NBR
材質(押えリング)黄銅(ニッケルメッキ付)
材質(チューブグリップ)リン青銅
材質(Vシールリング)耐水NBR
材質(リリースリング)PBT
エコ商品
金属部には無電解ニッケルメッキを施しています。R(PT) ネジには、ネジサイズが一目で判別できる R(PT) ネジ別の色シールが塗布されています。チューブの取り出し方向に合わせてボディの位置決めができます。エルボ・テー等の R(PT) ネジ部と樹脂の結合部が回転し、継手取付後のチューブの取り出し方向に合わせて自由に位置決めができます。樹脂部を固定したままネジの締付けが可能です。チューブグリップが継手内でスムーズに回転し、チューブの回し切れを防止します。
用途一般空気圧・水圧用配管用。ロボット・省力化機器用
材質本体(金属部)：黄銅(ニッケルメッキ付)
使用温度範囲(℃)空気：0～60℃、水：0～30℃(凍結させないで下さい。)
使用流体空気、水
RoHS指令(10物質対応)対応
プラスチックチューブ用に開発された、超小型の理想的なワンタッチカップリングです。
着脱が共にワンタッチでシンプルな構造です。
Oリングでプラグ及びソケットバルブの側面をシールしていますので着脱時共震動・衝撃に強く耐久性も抜群です。
小型である上、堅牢で流通度が良好です。
用途各種空気圧機器および工具の配管着脱用
使用流体空気
接続方式ワンタッチ式
ソケットorプラグプラグ
使用温度範囲(℃)0～60
寸法L1(mm)13
寸法D1(mm)3.5
使用圧力(MPa[kgf/cm2])0.88[9]以下
耐食性の高い SUS316 で構成されています。低温から高温までの広い温度範囲で使用できます。チューブ材質ごとに最適に設計された専用継手を選択できます。袋ナットの締めすぎ等によるチューブの回し切れがありません。チューブが破裂するまで接続部分に異常はありません。袋ナットの締めトルクの管理が不要です。
用途腐食性流体の配管用。水圧配管用。防錆配管用
材質ステンレス(SUS316)
使用温度範囲(℃)-65～180(空気)、0～180(水)、-65～180(腐食性流体)
使用流体空気、水、腐食性流体
RoHS指令(10物質対応)対応
プラスチックチューブ用に開発された、超小型の理想的なワンタッチカップリングです。
着脱が共にワンタッチでシンプルな構造です。
Oリングでプラグ及びソケットバルブの側面をシールしていますので着脱時共震動・衝撃に強く耐久性も抜群です。
小型である上、堅牢で流通度が良好です。
ソケット側は、着脱操作によって自動的に開閉します。
用途各種空気圧機器および工具の配管着脱用
使用流体空気
接続方式ワンタッチ式
ソケットorプラグソケット
使用温度範囲(℃)0～60
寸法D(mm)15
寸法L2(mm)25
使用圧力(MPa[kgf/cm2])0.88[9]以下
機械的強度、特に耐摩耗性がすぐれています。
耐熱、耐寒性がすぐれています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性にすぐれています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
材質ポリウレタン
形状ストレート
色青
使用温度範囲(℃)空気/-20～+60、水/0～+50
最高使用圧力(MPa)＜0.68(23℃)
最小曲げ半径(mm)10
使用流体空気、水
特性耐熱、耐寒
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
長さ(m)20
色透明
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
材質軟質ポリウレタン
使用温度範囲(℃)-20～+60
使用流体空気
特性耐熱、耐寒
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ

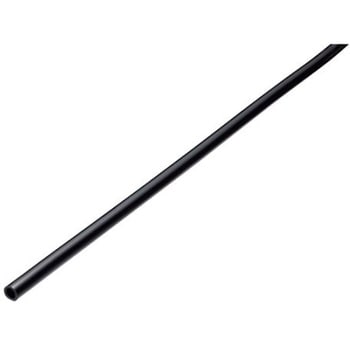

材質軟質ポリウレタン
色黒
長さ(m)10
使用温度範囲(℃)-20～+60
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
使用流体空気
特性耐熱、耐寒
機械的強度、特に耐摩耗が優れています。
耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性に優れています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
材質軟質ポリウレタン
色黒
長さ(m)5
使用温度範囲(℃)-20～+60
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
使用流体空気
特性耐熱、耐寒
プラスチックチューブ用に開発された、超小型の理想的なワンタッチカップリングです。
着脱が共にワンタッチでシンプルな構造です。
Oリングでプラグ及びソケットバルブの側面をシールしていますので着脱時共震動・衝撃に強く耐久性も抜群です。
小型である上、堅牢で流通度が良好です。
ソケット側は、着脱操作によって自動的に開閉します。
用途各種空気圧機器および工具の配管着脱用
使用流体空気
接続方式ワンタッチ式
ソケットorプラグソケット
使用温度範囲(℃)0～60
寸法D(mm)15
寸法L2(mm)25
使用圧力(MPa[kgf/cm2])0.88[9]以下
機械的強度、特に耐摩耗性がすぐれています。
耐熱、耐寒性がすぐれています。(樹脂無負荷連続使用温度-40～+80℃)
柔軟でしかも高反発弾性をもっています。
有毒物質溶出のおそれがありません。
曲げ半径が小さく作業性にすぐれています。
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
材質ポリウレタン
形状ストレート
色透明
長さ(m)100
使用温度範囲(℃)空気/-20～+60、水/0～+50
使用流体空気、水
特性耐熱、耐寒
特殊押出し技術を用いチューブ表面をシボ状にすることにより低摩擦化を実現し、すべり性を向上させました。
チューブ表面のベタツキがなく、高密度(省スペース)配管での作業性に優れます。
ケーブルベアーの可動に伴う、摩耗・異音を低減します。
すべり性シート、ふっ素コーティングなどを施さなくても、従来のポリウレタンチューブに比べステージ位置決め精度の向上につながります。
柔軟性・機械的強度・低溶出・低ブリード
用途摺動などの可動配管
ケーブルベアー内配管
高密度(省スペース)配管
材質ポリウレタン
使用温度範囲(℃)(空気)-20～+60、(水)0～+50
最高使用圧力(MPa)0.58
使用流体空気、水
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
用途空気圧配管・水圧・油圧
形状ユニオンティー
使用流体空気、水、油
最高使用圧力チューブ最高使用圧力に準拠
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
使用真空圧力(kPa)0.014
ポリウレタンチューブ専用の継手です。タケノコ部にチューブとスリーブを挿入するだけで使用できます。小型で軽量ですので配管スペースを取りません。 ニッケルメッキ処理されていますので錆の心配はありません。
用途ポリウレタンチューブ接続用。一般空気圧配管用。水圧配管用
付属品付属品としてスリーブが付いています。
材質黄銅(ニッケルメッキ処理)
接続口径M5
使用温度範囲(℃)-20～60(空気)、0～50(水)
使用流体空気、水
RoHS指令(10物質対応)対応
耐食性の高い SUS316 で構成されています。低温から高温までの広い温度範囲で使用できます。チューブ材質ごとに最適に設計された専用継手を選択できます。袋ナットの締めすぎ等によるチューブの回し切れがありません。チューブが破裂するまで接続部分に異常はありません。袋ナットの締めトルクの管理が不要です。
用途腐食性流体の配管用。水圧配管用。防錆配管用
材質ステンレス(SUS316)
使用温度範囲(℃)-65～180(空気)、0～180(水)、-65～180(腐食性流体)
使用流体空気、水、腐食性流体
RoHS指令(10物質対応)対応
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性が優れています。耐熱、耐寒性が優れています(樹脂無負荷連続使用温度-40～+93℃)。柔軟性に富んでいます。耐油・耐薬品性(特に耐アルカリ性)が優れています。有毒物質溶出のおそれがありません。軽く、作業性に優れています。
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性が優れています。耐熱、耐寒性が優れています(樹脂無負荷連続使用温度-40～+93℃)。耐油・耐薬品性(特に耐アルカリ性)が優れています。有毒物質溶出のおそれがありません。軽く、作業性に優れています。油・空圧機器用。集中潤滑機器用。塗装機器用。化学プラント用。エアードライバー、エアーハンマー等のエアー工具用。可動部の配管用
仕様●色：乳白●外径(mm)：6●内径(mm)：4●最小曲げ半径(mm)：17●全長(m)：20●最高使用圧力(MPa)：3.7●使用温度範囲(℃)：空気：-20～+80℃、水・油：0(-20)～+70℃●使用流体：空気、水、油●使用流体：空気、水、油●使用温度範囲：-20～+80℃(空気)、0～+70℃(水)、-20～+70℃(油)●破壊圧力：15.2MPa(23℃時)●最高使用圧力：3.7MPa(23℃時)●適用継手：ワンタッチ継手Mシリーズ、ワンタッチ継手Wシリーズ、黄銅継手、ステンレス継手●材質/仕上
アズワン品番67-2254-79
1巻
￥2,698
税込￥2,968
当日出荷
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性が優れています。
耐熱、耐寒性が優れています(樹脂無負荷連続使用温度-40～+93℃)。
柔軟性に富んでいます。
耐油・耐薬品性(特に耐アルカリ性)が優れています。
有毒物質溶出のおそれがありません。
軽く、作業性に優れています。
用途油・空圧機器用
集中潤滑機器用
塗装機器用
化学プラント用
エアードライバー、エアーハンマー等のエアー工具用
可動部の配管用
材質軟質ナイロン
使用温度範囲(℃)(空気)-20～+70、(水)0～+60、(油)-20～+60
使用流体空気、水、油
標準色橙
RoHS指令(10物質対応)対応
特性耐久、耐圧
機械的強度、特に耐摩耗が優れています。耐熱・耐寒性が優れています。(樹脂無負荷連続使用温度-40～+80℃)
用途空圧機器用チューブ、流体素子用チューブ、化学プラント用空圧チューブ
長さ(m)20
色青
最高使用圧力(MPa[kgf/cm2])<0.68(<7)(23℃)
材質軟質ポリウレタン
使用温度範囲(℃)-20～+60
使用流体空気
特性耐熱、耐寒
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性がすぐれています。
耐熱、耐寒性がすぐれています。(樹脂無負荷連続使用温度-40～+93℃)
柔軟性に富んでいます。
耐油・耐薬品性(特に耐アルカリ性)がすぐれています。
有毒物質溶出のおそれがありません。
軽く、作業性にすぐれています。
ジュンロンAs4はJISB8381 2種ALに適合するチューブです。
用途油・空圧機器用チューブ、集中潤滑機器用チューブ、塗装機器用チューブ、化学プラント用チューブ
材質極軟質ナイロン
形状ストレート
色黄
長さ(m)20
使用温度範囲(℃)空気/-20～+60、水、油/0(-20)～+50
使用流体空気、水、油
特性耐圧、耐熱、耐寒、耐油、耐薬品
機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性がすぐれています。
耐熱、耐寒性がすぐれています。(樹脂無負荷連続使用温度-40～+93℃)
柔軟性に富んでいます。
耐油・耐薬品性(特に耐アルカリ性)がすぐれています。
有毒物質溶出のおそれがありません。
軽く、作業性にすぐれています。
ジュンロンAs4はJISB8381 2種ALに適合するチューブです。
用途油・空圧機器用チューブ、集中潤滑機器用チューブ、塗装機器用チューブ、化学プラント用チューブ
長さ(m)20
色青
材質極軟質ナイロン
形状ストレート
使用温度範囲(℃)空気/-20～+60、水、油/0(-20)～+50
使用流体空気、水、油
特性耐圧、耐熱、耐寒、耐油、耐薬品
ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常は有りません。
用途空気圧配管・水圧・油圧
寸法P(mm)1
形状隔壁ユニオン
使用流体空気、水、油
最高使用圧力チューブ最高使用圧力に準拠
接続ねじ種類Rc
仕様ミリ系列
材質(本体)黄銅
使用温度範囲(℃)空気/-20～+60水(油)/0(-20)～+60
チューブ表面をシボ状にすることによって低摩擦化を実現、すべり性が向上しています。チューブ表面のベタツキがなく、高密度(省スペース)配管での作業性に優れています。ケーブルベアの可動に伴う、摩耗・異音を低減します。基本特性(柔軟性・機械的強度・低溶出性・低ブリード性)は耐水軟質ポリウレタンチューブ UF と同等です。チューブ表面に250gの重りをのせたガラス板をすべらせる際に発生する力を測定、低摩擦ポリウレタンチューブ UFL は UFチューブの1/10を実現しました。
用途摺動部など可動部用の配管用。ケーブルベア内の配管用。省スペース高密度での配管用
材質軟質ポリウレタン
長さ(m)20
全長(m)20
最高使用圧力(MPa)0.6
使用流体空気、水
RoHS指令(10物質対応)対応
透明性があります。流体を汚さない仕様です。静電気が滞留せずチリやホコリの付着をおさえます。静電火花が飛ばない仕様です。
用途クリーン環境内にて絶縁流体を移送する配管用。帯電をきらう空気圧機器の配管用
材質半導電性ポリウレタン
色透明
長さ(m)20
全長(m)20
最高使用圧力(MPa)0.6
使用流体空気
RoHS指令(10物質対応)対応
機械的強度、特に耐摩耗性が優れています。耐熱、耐寒性が優れています(樹脂無負荷連続使用温度-40～+80℃)。柔軟で高反発弾性をもっています。有毒物質溶出のおそれがありません。曲げ半径が小さく作業性に優れています。
用途空圧機器用。流体素子用。化学プラント用空圧
材質極軟質ポリウレタン
最高使用圧力(MPa)0.3
使用流体空気
RoHS指令(10物質対応)対応
