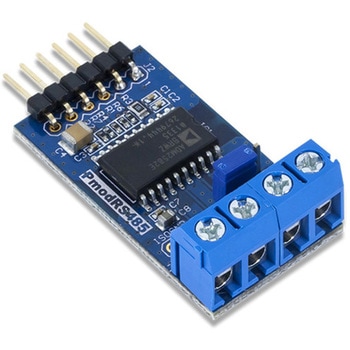

回路学習用のソルダレスブレッドボード最小サイズのはんだ付けが不要のブレッドボードで、簡単に回路を構成して実験ができます。小さな回路を構築するための便利なブレッドボード粘着性の裏地300タイポイント端子台50タイポイントの電源レールが2本

Xilinx FPGA用プログラミングツールJTAG HS3プログラミングケーブルは、XilinxのFPGAとSoC用の高速プログラミング/デバッグソリューションです。すべてのXilinxツールと互換性があり、iMPACT、ChipScope、EDK、Vivadoなどからシームレスに駆動できます。JTAG HS3は、Xilinxの2×7コネクタ、2mmプログラミングヘッダーを使用してターゲットボードに接続します。パソコンのUSBポートからJTAG HS3に電力を供給し、ターゲットボードには接続されていなくても、パソコンと接続するとDigilentのプログラミングケーブルとして認識されます。HS3には、JTAG信号バッファに供給する個別のVrefピンがあります。高速24mAの3ステートバッファにより、1.8V～5Vの信号電圧と最大30Mbpsでターゲットボードを駆動できます。なお、正常に動作させるには、VrefピンをFPGAのJTAGポートと同じ電源(VCCO_0)に接続する必要があります。プログラミング中にアクティブになる場合を除いて、JTAG HS3の信号はハイインピーダンスに保持されるため、JTAGバスを他のデバイスと共有できます。小型軽量であるため、システムボードコネクタでしっかりと固定できます。【ご注意】※JTAG HS3は固有のプログラミングヘッダーであり、1×6 MTE Digilent JTAGコネクタとは互換性がありません。

K型熱電対で測定した温度をデジタルで出力するモジュールK型熱電対ワイヤ用に設計された冷接点熱電対-デジタル変換モジュールです。Maxim製のMAX31855を使用し、0.25℃の分解能で14ビットで測定した温度を出力します。

高速アダプターとロジックプローブが付属するDigital Discovery Digital Discoveryは、パソコンと接続することでロジックアナライザ、プロトコルアナライザ、パターンジェネレータとして使用できる計測器です。チャンネル、速度、携帯性を最適化するように設計されています。デジタル信号のデバッグや可視化、シミュレーションを可能にする高度な機能を備えています。デジタル入力と出力は、単純なワイヤプローブやブレッドボードワイヤを使用して回路に接続できます。あるいは、高速アダプタとインピーダンス整合プローブを使用して、より高度な使い方ができます。すべての機能は、Digilent社のフリーソフトウェアであるWaveFormsによって提供されています。

Analog Discoveryに接続して使用するインピーダンスアナライザアダプターAnalog Discoveryは、インピーダンスアナライザとしても使用でき、測定対象回路のインダクタンス要素とキャパシタンス要素を分析することができます。本製品はインピーダンスアナライザとして

DescriptionThe Digilent Pmod I2S2 features a Cirrus CS5343 Multi-Bit Audio A/DConverter and a Cirrus CS4344 Stereo D/AConverter， each connected to 3.5mm Audio Jacks. These circuits allow a system board to transmit and receive stereo audio signals via the I2S protocol. The Pmod I2S2 supports 24-bit resolution per channel at input sample rates up to 108KHz.FeaturesStereo 24-bit A/Dand D/Aconverters for I2S audio input and outputStandard 1/8"(3.5mm)stereo audio jacksOptional automatic serial clock generation for audio input12-pin Pmod Port with two I2S interfacesFollows the DigilentPmod Interface Specification 1.2Product Compliance：〇HTC：8473301180〇ECCN：EAR99What's IncludedPmod I2S2Custom anti-static Pmod packaging

波形発生器などをテスト対象の回路に接続するためのBNCコネクタケーブルです。赤と黒のミニグラバーテストクリップで終端されています。BNCアダプタやAnalog Discovery Studioを使用する場合に、Analog Discoveryの波形ジェネレータと接続する場合などに使用できます。BNCコネクタ黒と赤のミニグラバークリップで終端

アナログ・デバイセズのAD5541Aを搭載した16ビットのD/Aコンバータモジュールです。AD5541Aは、シングルの16ビット、シリアル入力、バッファなし電圧出力のD/Aコンバータで、単電源の2.7V～5.5Vで動作します。

延長用のK型熱電対ワイヤー回路などに近づけたくない物体の温度を正確に測定するためのK型熱電対ワイヤーです。K型熱電対温度センサーPmod TC1に同梱されている24AWG K型熱電対ワイヤーと同じものですが、長さは1メートルです。二重に絶縁されているので、意図しない接触が発生せず、正確に測定できます。セルフクリーニングオーブンや冷凍庫、極限温度環境などの温度を測定できます。

SYZYGY準拠のD/A変換拡張モジュールSYZYGY規格に対応したD/A変換モジュールです。SYZYGYは、Pmodよりも高速/広帯域幅のデジタルインターフェースで、FMCよりも小さく低コストのフォームファクタです。Zmod D/A変換モジュールは、最大100MS/sのサンプルレートで14ビットの分解能で2つの±5V信号を同時に生成することができます。アナログ出力は、SMAケーブルを使用して外部回路に接続します。Eclypse Z7やGenesys ZUなどに搭載

12個の外部テストポイントヘッダー12ピンPmodコネクタに接続して使用します。12個の外部ピンヘッダを備えており、各ピンを通過するGPIO信号を途中でバイパスしてテストすることができます。

DescriptionThe PYNQ-Z1 board is designed to be used with the PYNQ open-source framework that enables embedded programmers to program the onboard SoC with Python. It is designed around the Xilinx Zynq-7000 SoC， which combines the programmable logic of

Arty S7-50を搭載した汎用FPGA開発ボードXilinxのSpartan-7 FPGAを搭載したすぐに使える開発プラットフォームです。MicroBlazeソフトウェアプロセッサコアを使用するために特別に設計されています。MicroBlazeを使用すると、さまざまな周辺機器、メモリ、インターフェースを備えた組み込みアプリケーションを作成できます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。また、Vitis Core開発キットやザイリンクスソフトウェア開発キットを活用して、FPGAの経験がなくてもMicroBlazeプロセッサの開発を始めることができます。Arduinoヘッダーと複数のPmodポートを備えています。

DescriptionThe Pmod HYGRO is a relative humidity sensor with integrated temperature sensor for highly accurate measurements at low power. With the TI HDC1080， you can determine the relative humidity of the environment with up to 14 bits of resolution. The Pmod HYGRO is designed to digitally report the relative humidity and ambient temperature upon request by the host board. Up to 14 bits of resolution for each sensor may be collected by allowing for longer conversion times. A resistive heating element can be enabled to test the sensor or to drive off condensation that accumulates on the sensor after being consistently exposed to high humidity conditions.Note：The Pmod HYGRO is also featured in a fantastic product bundle， theArty S7 Pmod Pack! This bundle was designed toexpand project possibilities by utilizing a variety of peripheral modules perfectly suited for theArty S7FPGA.FeaturesRelative Humidity Accuracy ±2%Temperature Sensor Accuracy ±0.2℃Good stability at high humidity14-bit measurement resolutionInternal resistive heating element6-pin Pmod connector with IC interfacePass-through Pmod host port for daisy chainingLibrary and example code available in the resource centerWhat's IncludedPmod HYGROCustom antistatic Pmod packaging

出力電圧 ±5V dc入力電圧範囲 4.5 5.5 dc定格電力 2.2W入力電圧公称 5 dc出力電流 -200 mA， 250mA実装タイプ スルーホール分離式 なし出力数 2出力電圧調整範囲 4.8 5.2Vシリーズ PowerBRICKPowerBRICK. PowerBRICK は、はんだ不要のブレッドボードと併用するようになっているスプリットレール電源モジュールです。単一の+5 USB Vbus入力で負と正の両方の電圧レールを生成します。. RS製品コード. ； 134-6469 134-6469 PowerBRICK 3.3: +3.3 @ 350 mA、-3.3 @ 320 mA ； 134-6468 134-6468 PowerBRICK 5: +5 @ 250 mA、-5 @ 200 mA ； 134-6467 134-6467 PowerBRICK 9: +9 @ 130 mA、-9 @ 130 mA ； 134-6466 134-6466 PowerBRICK 12: +12 @ 100 mA、-12 @ 100 mA

出力電圧 ±12V dc入力電圧範囲 4.5 5.5 dc定格電力 2.2W入力電圧公称 5 dc出力電流 100mA実装タイプ スルーホール分離式 なし出力数 2出力電圧調整範囲 11.52 12.48Vシリーズ PowerBRICKPowerBRICK. PowerBRICK は、はんだ不要のブレッドボードと併用するようになっているスプリットレール電源モジュールです。単一の+5 USB Vbus入力で負と正の両方の電圧レールを生成します。. RS製品コード. ； 134-6469 134-6469 PowerBRICK 3.3: +3.3 @ 350 mA、-3.3 @ 320 mA ； 134-6468 134-6468 PowerBRICK 5: +5 @ 250 mA、-5 @ 200 mA ； 134-6467 134-6467 PowerBRICK 9: +9 @ 130 mA、-9 @ 130 mA ； 134-6466 134-6466 PowerBRICK 12: +12 @ 100 mA、-12 @ 100 mA

16ボタンのキーパッド16進形式(0～F)に配置された16ボタンのキーパッドです。列の行を論理的な低レベルにデジタルで駆動し、各行をデジタルで読み取ることにより、現在押されているボタンを判別します。

DigilentのFPGA開発ボードやSoC開発ボード用のカメラモジュールOmnivision製の5MピクセルカラーイメージセンサーOV5640を搭載した5Mピクセルのカラーカメラモジュールです。OV5640には、自動ホワイトバランス、自動黒レベルキャリブレーション、彩度、色相、ガンマ、シャープネスを調整するためのコントロールなど、画質を向上させるさまざまな内部処理機能があります。画像データは、デュアルレーンMIPI CSI-2インターフェースで転送します。このインターフェースは、1080p(30フレーム/秒)や720p(60フレーム/秒)などの一般的なビデオストリーミングフォーマットをサポートするのに十分なデータ帯域幅を提供します。このモジュールは、Raspberry Piのコネクタと互換性のある15ピンフラットフレキシブルケーブルを用いてFPGA開発ボードと接続します。Zybo Z7やGenesys ZUには、Pcam 5Cと直接接続できるポートが用意されています。また、最大4台のPcam 5Cに接続できるFMC Pcamアダプタも用意されています。

出力電圧 ±9V dc入力電圧範囲 4.5 5.5 dc定格電力 2.2W入力電圧公称 5 dc出力電流 130mA実装タイプ スルーホール分離式 なし出力数 2出力電圧調整範囲 8.64 9.36Vシリーズ PowerBRICKPowerBRICK. PowerBRICK は、はんだ不要のブレッドボードと併用するようになっているスプリットレール電源モジュールです。単一の+5 USB Vbus入力で負と正の両方の電圧レールを生成します。. RS製品コード. ； 134-6469 134-6469 PowerBRICK 3.3: +3.3 @ 350 mA、-3.3 @ 320 mA ； 134-6468 134-6468 PowerBRICK 5: +5 @ 250 mA、-5 @ 200 mA ； 134-6467 134-6467 PowerBRICK 9: +9 @ 130 mA、-9 @ 130 mA ； 134-6466 134-6466 PowerBRICK 12: +12 @ 100 mA、-12 @ 100 mA

低ノイズの3軸デジタルコンパス±16ガウスの範囲でローカル磁界の強さを測定することができるモジュールです。方位精度は1°で、分解能は0.5mGです。Memsic社のMMC34160PJ磁力計を使用しています。

Bluetoothによるワイヤレス通信モジュールUARTインターフェース付き12ピンPmodポートにより、あらゆるUART対応開発ボードで使用できるワイヤレス通信モジュールです。Roving Networks社製のRN4871を採用し、Bluetooth Low Energyインターフェースを実現しています。RN4871にはオンボードのBluetoothスタックが搭載されており、UARTコマンドでBluetooth 4.Xデバイスとの接続および通信が可能です。また、RN4871は4つのGATTサービスを内蔵し、さらにデバイス情報、Airpatch、BeaconThings、UART Transparentデータストリーミングの4つのGATTサービスを内蔵しています。

2つのアナログ電圧出力と8つのデジタルI/Oを備えたRaspberry Pi用HATRaspberry Piに2チャンネルのアナログ電圧出力と8つのデジタルI/Oを追加することができるDAQ HATです。12ビットのA/Dコンバータを搭載し、電圧出力は0～5Vの範囲、サンプリングは最大5kspsです。また、1台のRaspberry Piに最大8つのMCC152をスタックすることができます。すべてのDAQHATには、C/C++とPythonのサンプルとオープンソースライブラリが付属しています。また、包括的なAPIとハードウェアのドキュメントも提供されています。【ご注意】※本製品には、Raspberry Piは含まれていません。

Digital Discovery用の高速アダプター高速デジタル信号は、MTEケーブルやブレッドボードに接続したワイヤなどではノイズやクロストークが発生しやすくなります。本高速アダプターは、Digital Discoveryの高速な入力信号とプローブ間のインターフェースを提供します。ノイズを低減し、最大800MS/sにおいてもシグナルインテグリティを確保するように設計されています。本高速アダプターは、最大24個の高速ロジックプローブを接続でき、24個のデジタル信号を観測できます。本アダプターにはキーが付いておらず、ツイストワイヤーは色分けされていないため、両方向で使用できます。本製品には、16個の高速ロジックプローブが含まれています。各ケーブルは、色付きワイヤとGND(黒)ワイヤがツイストされています。ワイヤは、2ピンメスヘッダーを介して高速アダプタに接続し、2つの1ピンメスコネクタをテスト対象デバイスとアースに接続します。100Ωの抵抗が、被試験デバイスに最も近い端の信号線に埋め込まれています。すべてのGNDワイヤは、テスト対象のデバイスのアースに接続する必要があります。

Zynq-7010を搭載した開発プラットフォームXilinxのZynq-7010 All Programmable System-on-Chip(AP SoC)を搭載した開発プラットフォームです。Zynq-7000は、650MHzで動作するデュアルコアARM Cortex-A9プロセッサとFPGAを搭載したデバイスで、マイコンを使ったプログラミングとFPGAによるハードウェア回路設計を行うことができます。MIPI CSI-2互換のPcamコネクタ、HDMI入力、HDMI出力などを搭載しているので、高性能な組み込み画像処理アプリケーションに使用することができます。さらに、Pmodコネクタによりモーターコントローラやセンサ、ディスプレイなどを接続して利用することができます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。

Microchip製のトランシーバを内蔵したCANコントローラーMCP25625を搭載したCAN2.0Bコントローラーモジュールです。MCP25625は、CANバスに直接接続し1Mbpsでデータ転送を行います。低静止電流で電磁両立性や静電放電に関する自動車に要求される要件を満たします。

Analog Discoveryをカーブトレーサーとして使用するためのアダプタートランジスタテスターをAnalog Discoveryに接続することで、従来のカーブトレーサー測定器と同様に、ダイオードやNPN/PNPトランジスタ、P型/N型FETなどのデバイスの特性曲線を描くことができます。しかし、従来のカーブトレーサー機器とは異なり、WaveFormsがコンピュータ上で動作するため、ボタンをクリックするだけで測定値やスクリーンショットなどをすぐに取得できます。これは実験レポートを作成するのに非常に便利で、ディスプレイの写真で確認するよりもはるかに正確です。アダプターには2×15メスコネクターが搭載されており、Analog Discoveryに直接差し込むことができます。部品やリード線は、トランジスタテスターの端子台を介して取り付けることができます。

アナログ・デバイセズの±0.25℃精度の16ビットI2C温度センサーADT7420を搭載した温度センサーモジュールです。I2Cインターフェースを介して、0.0078℃の分解能の16ビットデータを出力できます。

Analog Discoveryで音声を解析するためのアダプターAnalog Discoveryのオシロスコープ機能で音声信号を解析する際に使用するアダプターボードです。オシロスコープの入力に接続されるモノラルとモノラル/ステレオのジャックコネクタが1つずつ、その他の信号を通す2×15 MTEコネクタが1つ装備されています。
