LMレール断面高さは低く、軽量・コンパクト構造を実現したLMガイドです。 【SRS-WM】SRS-M形に対して、LMブロック全長(L)を長くし、幅(W)を広げ、定格荷重と許容モーメントを大きくしたタイプです。 【SRS-WN】SRS-WM形に対してLMブロック全長(L)を長くし、定格寿命と許容モーメントを大きくしたタイプです。

LM ブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能な世界標準サイズのLMガイドです。

LM ブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能な世界標準サイズのLMガイドです。 【HSR-R】LMブロック幅(W)を狭くし、タップ加工を施したタイプで、コンパクトな設計に最適です。 【HSR-LR】HSR-R形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させたタイプです。

LM ブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能な世界標準サイズのLMガイドです。 LMガイドを対向に使用する場合に従来はテーブル加工に時間がかかり精度も出しにくく、すきま調整が難しいなどの問題がありました。HSR-YR形は、ブロック側面に取付用タップが設けられているため、構造が簡単になり、大幅な工数削減と精度アップが図れます。

LM ブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能な世界標準サイズのLMガイドです。 【HSR-CA】LMブロックの6箇所にタップ加工を施したタイプです。 【HSR-HA】HSR-CA形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させたタイプです。

LM ブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能な世界標準サイズのLMガイドです。 【HSR-CB】6本ボルトタイプ。LMブロックの6箇所に通し穴加工を施してあるので、テーブルに取付ボルト用の貫通穴があけられない場合に使用できます。 【HSR-HB】HSR-CB形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させたタイプです。

断面高さが低いコンパクトなタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適なLMガイドです。 【SR-W】LMブロックの幅(W)を狭くし、タップ加工を施したタイプです。 【SR-V】SR-W形と同一断面形状でLMブロック全長(L)を短くした省スペースタイプです。

レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できるLMガイドです。 LMブロックのフランジ部にタップ加工を施したタイプです。 上下どちらからでも取付けが可能です。

レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できるLMガイドです。 LMブロックにタップ加工を施したタイプです。

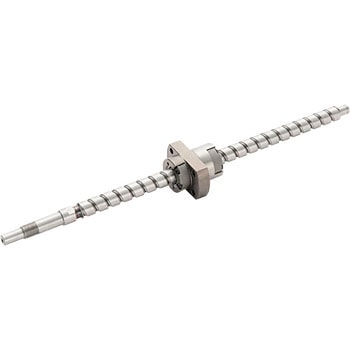

リターンパイプをボールねじナットに埋込んだコンパクトな外径丸形タイプで、フランジは2箇所平取りしてあるので芯高さを低くおさえたボールねじです。

角形ボールねじナットに取付用ねじ穴が加工されているため、ハウジングなしでそのまま機械本体にコンパクトに取付けられるボールねじです。

ねじ軸Φ6～Φ12mm、リード1～2mm のミニチュアタイプです。

軸径とリードの寸法が同じボールねじです。

新循環構造で高周速対応化を実現! ・クロダ独自の設計・製造技術で最大5000min-1の高周速回転を実現しました。 ・最高テーブル速度として2.5m/秒を可能にしました。(左記はねじ軸径15mm、リード30mmの場合) 音圧レベルの低減と音質を改善 ・ゲージで培った精密加工技術と低騒音化に対する永年の取組みにより、音圧レベルMax.6dBダウンと高音域の音質改善を実現しています。(上記はねじ軸径25mm、リード25mmの場合) コンパクト化を可能にしたナット形状 ・ボール循環部品をナットの両端に配置し、独自循環路を設けることによりナットの全長ならびに胴部外径を大幅にコンパクト化しました。 定格荷重のアップで長寿命化を実現! ・従来品で使用しているボール径を変更することなく定格仕様を設計し、基本動定格荷重および基本静定格荷重についてメーカー従来品以上の仕様となっています。 ※詳細はカタログをご確認ください

軸径6～50のシャフトを、長さ1mm単位で指定できます。公差変更や、スパナ掛け・平削りの追加工も可能です。

断面高さが低いコンパクトなタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適なLMガイドです。 【SR-TB】SR-W形と同一高さ寸法でLMブロックを下から取付けることが可能なタイプです。 【SR-SB】SR-TB形と同一断面形状でLMブロック全長(L)を短くした省スペースタイプです。
