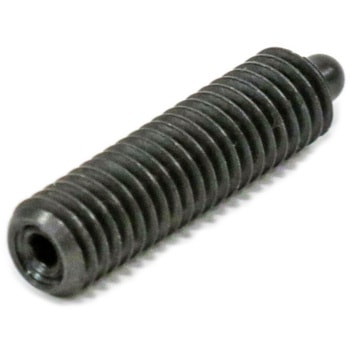

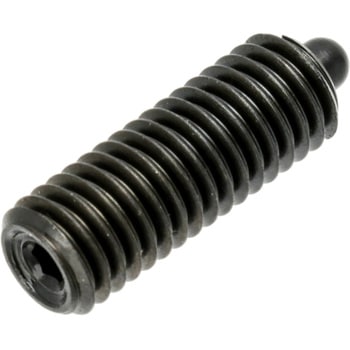

スプリングプランジャー

Name: スプリングプランジャー
Brand: イマオコーポレーション
Rating: 5.00 (1 reviews)

(1件のレビュー)

割り出しやストッパーなどの位置決め部品です。

材質(本体)SUM22L 材質(コイルバネ)SWPA 表面処理(本体)四三酸化鉄皮膜内容量1個

お気に入りに追加

17件中 1～17件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 PL3 PL4 PL5 PL6 PL8 PL10 PL12 PL16 PL20 PL24 PLN4 PLN5 PLN6 PLN8 PLN10 PLN12 PLN16	寸法A(mm) 選択解除 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M12×1.75 M16×2 M20×2.5 M24×3	寸法B(Φmm) 選択解除 1 1.5 2.4 2.7 3.5 4 6 7.5 10 12	寸法C(mm) 選択解除 10 15 18 20 22 28 32 40 52	寸法D(mm) 選択解除 1.5 2.3 2.5 3 4 5 7 10	寸法E(mm) 選択解除 1.5 2 2.5 3 3.5 5 6 8 10	寸法F(mm) 選択解除 0.6 0.8 1 1.4 2 2.5 3	寸法G(mm) 選択解除 0.4 0.6 0.8 1 1.2 1.6 2 2.5	寸法H(mm) 選択解除 0.7 1.3 1.5 2 2.5 3 4 5 6 8	寸法J(mm) 選択解除 7 -	ストローク(mm) 選択解除 1.5 2.3 2.5 3 4 5 7 10	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
02034812	PL3	M3×0.5	1	10	1.5	1.5	1	0.4	0.7	-	1.5	￥720	￥719	￥719	￥791 （税込）	当日出荷
02034821	PL4	M4×0.7	1.5	15	1.5	2	0.6	0.6	1.3	-	1.5	￥600	￥579	￥579	￥637 （税込）	当日出荷
02034837	PL5	M5×0.8	2.4	18	2.3	2	0.8	0.8	1.5	7	2.3	￥590	￥569	￥569	￥626 （税込）	当日出荷
02034846	PL6	M6×1	2.7	20	2.5	2.5	1	1	2	-	2.5	￥610	￥589	￥589	￥648 （税込）	当日出荷
02034855	PL8	M8×1.25	3.5	22	3	3	1.4	1.2	2.5	-	3	￥680	￥659	￥659	￥725 （税込）	当日出荷
02034767	PL10	M10×1.5	4	22	3	3.5	1.4	1.6	3	-	3	￥860	￥839	￥839	￥923 （税込）	当日出荷メーカー直送
02034776	PL12	M12×1.75	6	28	4	5	2	2	4	-	4	￥1,080	￥999	￥999	￥1,099 （税込）	当日出荷
02034785	PL16	M16×2	7.5	32	5	6	2.5	2.5	5	-	5	￥1,280	￥1,198	￥1,198	￥1,318 （税込）	当日出荷
02034794	PL20	M20×2.5	10	40	7	8	3	2.5	6	-	7	￥1,730	￥1,690	￥1,690	￥1,859 （税込）	当日出荷メーカー直送返品不可
02034803	PL24	M24×3	12	52	10	10	3	2.5	8	-	10	￥2,700	￥2,590	￥2,590	￥2,849 （税込）	当日出荷メーカー直送返品不可
02034907	PLN5	M5×0.8	2.4	18	2.3	2	0.8	0.8	1.5	-	2.3	￥670	￥669	￥669	￥736 （税込）	当日出荷メーカー直送返品不可
02034916	PLN6	M6×1	2.7	20	2.5	2.5	1	1	2	-	2.5	￥720	￥699	￥699	￥769 （税込）	翌日出荷
02034925	PLN8	M8×1.25	3.5	22	3	3	1.4	1.2	2.5	-	3	￥840	￥809	￥809	￥890 （税込）	翌日出荷
02034864	PLN10	M10×1.5	4	22	3	3.5	1.4	1.6	3	-	3	￥1,000	￥989	￥989	￥1,088 （税込）	当日出荷メーカー直送返品不可
02034873	PLN12	M12×1.75	6	28	4	5	2	2	4	-	4	￥1,160	￥1,098	￥1,098	￥1,208 （税込）	翌日出荷
02034882	PLN16	M16×2	7.5	32	5	6	2.5	2.5	5	-	5	￥1,510	￥1,490	￥1,490	￥1,639 （税込）	当日出荷メーカー直送返品不可
02034891	PLN4	M4×0.7	1.5	15	1.5	2	0.6	0.6	1.3	-	-	￥630				取扱い終了返品不可
