インデックスプランジャー

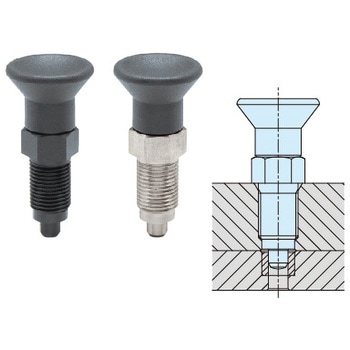

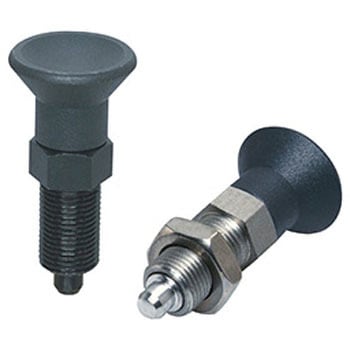

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。 RoHS指令適合製品です。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。 RoHS指令適合製品です。

操作ノブを引き、90°回転されれば、ピンを引込めた状態にロックできます。ロックの解除は、操作ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。ピンはニッケルメッキ(ステンレス製)済み。耐摩耗性にすぐれています。ロックナットなし、ゆるみ止めには嫌気性接着剤などをご使用ください。

ピンは焼入れ済み。耐摩耗性にすぐれています。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

操作ノブを引き、90°回転されれば、ピンを引込めた状態にロックできます。ロックの解除は、操作ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。ピンは焼入れ(スチール製)済み。耐摩耗性にすぐれています。ロックナットなし、ゆるみ止めには嫌気性接着剤などをご使用ください。

ピンはニッケルメッキ済み。耐摩耗性にすぐれています。

各ピン径について2種類のストロークを標準化(ピン径Φ10・12を除く) ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。そのため全長はロック機構がないPLXと同じです。 ピンはニッケルメッキ済み。耐摩耗性に優れます。

・グリップを180°回すとノーズが引っ込み位置決め解除ができます。・グリップは180°の位置で本体のノッチ(切欠き)におさまり、ノーズが引っ込んだ状態で確実にロック(固定)できます。・ノッチから外すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。・RoHS指令適合製品です。

・ロック機構付きです。ツマミを引いて回転させると、ピンを引いた状態で保持できます。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 ノブを引き、30°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。全長Lはロック機構のない[[PHXS]]と同じです。 [[PHYS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

各ピン径について2種類のストロークを標準化(ピン径Φ10・12を除く) ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。そのため全長はロック機構がないPLXと同じです。 ピンは焼入れ済み。耐摩耗性に優れます。

SUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 割り出し・位置決めに。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 オールステンレス製。耐蝕性にすぐれています。

レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。 レバーを180°回転させるとピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。 ピンのストローク方向はフランジ面に対して垂直です。 各ピン径について2種類のピン長さを標準化。 六角穴付きボルト(M5)を使用して取りつけてください。 相手側の穴の推奨公差は(+0.05～+0.1)です。

インデックスプランジャと取りつけフランジを一体化。 金属部品は耐蝕性にすぐれたステンレス製。 機器・装置などの壁面への取りつけに適しています。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除はノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 取りつけは市販の六角穴付きボルトなどをご使用ください。 長穴を使用すれば、取りつけ後の位置調整ができます。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。 RoHS指令適合製品です。

使用温度範囲は、-30℃～+80℃です。 ホールド機構付きは、操作ノブを引30°回転させればピンを引きこめた状態にロックできます。ロックの解除は、操作ノブを少し引き30°回転させます。内蔵スプリングの力でもとに戻ります。

ボディーが樹脂製のため軽量です。 錆を嫌う場所に最適です。 ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 ネジ部に逃げ加工を施してあります。 RoHS指令適合製品です。

・グリップを180°回すとノーズが引っ込み位置決め解除ができます。・グリップは180°の位置で本体のノッチ(切欠き)におさまり、ノーズが引っ込んだ状態で確実にロック(固定)できます。・ノッチから外すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。・RoHS指令適合製品です。
