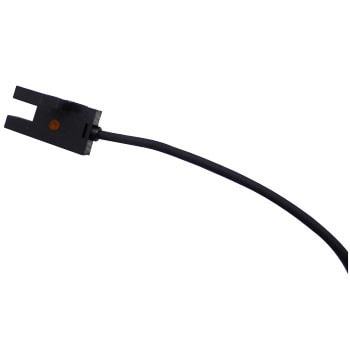

コの字型マイクロフォトセンサ
入光時ON/遮光時ONの独立2出力を装備。
使用場所に応じて使い分ける場合でも、1機種でOKです。また、独立2出力ですから、面倒な出力切換入力線の処理や断線による論理反転の心配がありません。既存の配線にそのまま接続できます。
用途
回転体の原点検出
パレットの位置決め
移動体の原点およびオーバーラン検出
応答時間
パレットの位置決め
移動体の原点およびオーバーラン検出
入光時：20μs以下、遮光時：100μs以下
(応答周波数1kHz以上)
出力仕様
(応答周波数1kHz以上)
最大流入電流：50mA
印加電圧：30V DC以下(出力-0V間)
残留電圧：0.7V以下(流入電流50mAにて)/0.4V以下(流入電流16mAにて)
耐ノイズ
印加電圧：30V DC以下(出力-0V間)
残留電圧：0.7V以下(流入電流50mAにて)/0.4V以下(流入電流16mAにて)
電源ライン：240Vp・周期10ms・パルス幅：0.5μs
ふく射：300Vp・周期10ms・パルス幅：0.5μs(ノイズシミュレータにて)
検出対象不透明体
出力方式NPNトランジスタ・オープンコレクタ
スリット幅(mm)5
投光素子赤外LED(非変調式)
最小検出物体0.8×1.8mm不透明体
繰返し精度(mm)0.03以下
ケーブル延長(m)0.3mm2以上のケーブルにて全長100まで延長可能
材質(ケース)PBT
材質(カバー)(スリットカバー)ポリカーボネート
使用周囲温度(℃)-25～+55(但し、結露および氷結しないこと)
保存温度範囲(℃)-30～+80
保存湿度範囲35～85%RH
使用湿度範囲35～85%RH
使用周囲照度(Lx)蛍光灯光：受光面照度1000以下
応差(ヒステリシス)0.05mm以下
電源電圧(V)5～24 DC±10% リップルP-P10%以下
耐電圧(V)AC1000 1分間 充電部一括・ケース間
消費電流(mA)15以下
絶縁抵抗(MΩ)DC250Vメガにて50以上 充電部一括・ケース間
出力動作入光時ON/遮光時ON (2出力装備)
動作表示灯朱色LED(入光時点灯)
耐振動(耐久)10～2000Hz 複振幅1.5mm XYZ各方向2時間
耐衝撃(m/s2)耐久15000(約1500G) XYZ各方向3回
内容量1個
ふく射：300Vp・周期10ms・パルス幅：0.5μs(ノイズシミュレータにて)
注意
※メーカーの社名変更に伴い、2010年10月1日～2011年9月頃にかけて、SUNXブランド商品が、Panasonicブランドに順次変更になります。切り替え期間中は、商品のブランド表記が混在する場合がございますが、品質上の差異はございません。
