カラーファイバセンサ アンプ
光源には、R(赤色)・G(緑色)・B(青色)のLEDを採用していますので、白熱ランプ式と比べ外乱光に強く、長寿命でメンテナンスフリーです。
色をR(赤色)・G(緑色)・B(青色)の各色成分にデジタル処理して判別しますので、非常に精度の高い色判別が可能です。従来の光量で判別するファイバセンサでは困難であった「白と黄」などの微妙な色の違いや、パーツのメッキ有無などが確実に判別できます。
ボタンを押すだけで、判別の基準となる色を簡単に設定できます。設定方法には、1点(マニュアル)ティーチングとオートティーチングの2つの方法があります。また、色判別の許容値を16段階の可変スイッチで設定できますので、シビアな調整も簡単に行えます。
- 耐ノイズ
- 電源ライン：240Vp・周期10ms・パルス幅0.5μs
ふく射：300Vp・周期10ms・パルス幅0.5μs(ノイズシミュレータにて)
- 用途
- 異色ワークのラベル検出、封かん紙・封かんシールの検出
- 種類
- ファイバアンプ
- 検出対象
- 組み合わせファイバのスポット径以上の不透明体および半透明体
- 曲げ半径(mm)
- R2
- 出力方式
- NPNトランジスタ・オープンコレクタ
- 投光素子
- 赤色LED・緑色LED・青色LED(変調式)
- キャブタイヤケーブル(mm2×m)
- 0.2×2(3芯)キャブタイヤケーブル付
- ケーブル延長(m)
- 0.3mm2以上のケーブルにて全長100mまで延長可能

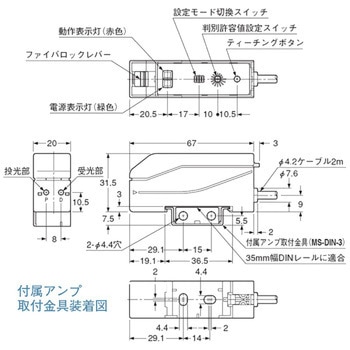

- 寸法(幅W×高さH×奥行D)(mm)
- 20×31.5×67
- 材質
- 本体ケース：ABS、ケースカバー：ポリカーボネート、ファイトバロックレバー：PPS
- 使用周囲温度(℃)
- -10～+55(但し、結露および氷結しないこと)
- 保存温度範囲(℃)
- -20～+70
- 保存湿度範囲
- 35～85%RH
- 使用湿度範囲
- 35～85%RH
- 使用周囲照度(Lx)
- 太陽光：受光面照度10000、白熱ランプ：受光面照度3000
- 電源電圧(V)
- 12～24 DC±10% リップルP-P10%以下
- 耐電圧(V)
- AC1000 1分間 充電部一括・ケース間
- 消費電流(mA)
- 45以下
- 絶縁抵抗(MΩ)
- DC250Vメガにて20以上 充電部一括・ケース間
- 応答時間
- 1ms以下(但し、オートティーチング設定時は3ms以下)
- 出力動作
- 検出色一致時ON/検出色不一致時ON 切換スイッチにて選択
- 出力仕様
- 最大流入電流：100mA、印加電圧：30V DC以下(出力-0V間)、残留電圧：1V以下(流入電流100mAにて)/0.4V以下(流入電流16mAにて)
- 設定方式
- 押しボタン設定式：1点(マニュアル)ティーチング/オートティーチング 切換スイッチにて選択
- 表示灯
- 1点(マニュアル)ティーチングエラー時、交互に点滅・出力短絡時、同時に点滅
- 電源表示灯
- 緑色LED(通電時点灯、オートティーチング待機中点滅)
- 動作表示灯
- 赤色LED(出力ON時点灯)
- 短絡保護
- 装備
- タイマ機能
- 約40ms固定オフディレイタイマ装備 (有効/無効切換式)
- 耐振動(耐久)
- 耐久10～150Hz 複振幅0.75mm XYZ各方向2時間
- 耐衝撃(m/s2)
- 耐久100(約10G) XYZ各方向3回
- 判別許容値
- 16段階 可変スイッチにて選択
- 付属品
- MS-DIN-3(アンプ取付金具)：1個、調整ドライバ：1本
- 仕様
- 判別許容値設定スイッチを高精度検出(目盛4～1)で使用する場合の使用周囲温度は、+15～+35℃となります。
- 適合
- ファイバ：FD-L51、FD-L52、FD-L53、FD-L54
- 質量(g)
- 約85
- 内容量
- 1個
