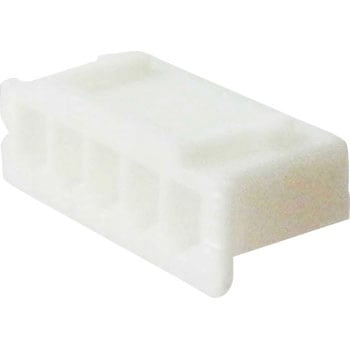

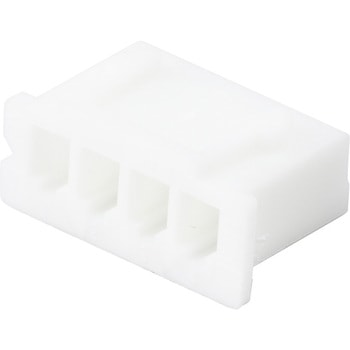

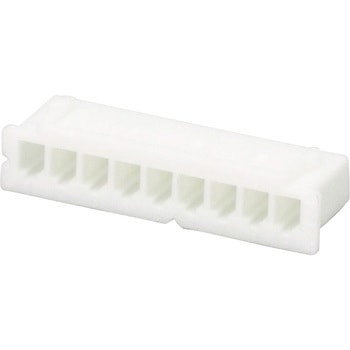

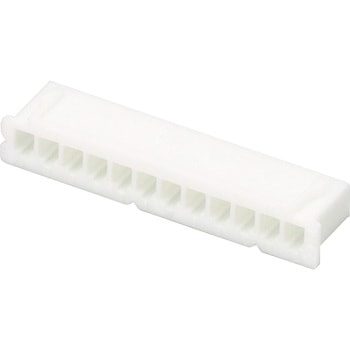

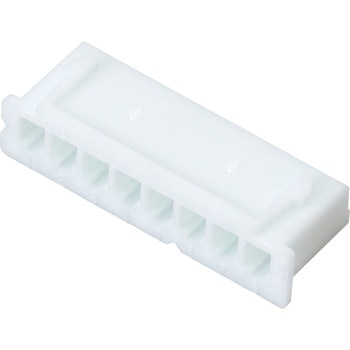

プリント基板用コネクタ XHシリーズ ハウジング



プリント基板用コネクタ XHシリーズ ハウジング 4.91 (22件の商品レビュー)

独創的なダブルリーフコンタクト・ボックス型ベース付ポスト・ボス有タイプベース付ポスト・相換性・AH端子に適合
規格
Recognised E 60389
Certified LR 20812
R50014297
接触抵抗(mΩ)
初期:10以下
環境試験後:20以下
適合
ピン:BXH-001T-P0.6 ベース付ポスト:B※B-XH-A(LF)(SN)
材質
ナイロン6・UL94V-0
ナチュラル(白)
ピッチ(mm)
2.5
使用温度範囲(℃)
-25〜+85(通電時の温度上昇値を含む)
定格電圧(V)
250(AC・DC)
耐電圧
AC1000 1分間
定格電流(A)
3(AC・DC)(AWG♯22使用時)
絶縁抵抗(MΩ)
1000以上
適合電線
AWG♯30〜♯22
適合プリント基板厚さ(mm)
1.6

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
25 件中 1 - 25 件
注文
コード

品番
内容量
極数
寸法A(mm)
寸法B(mm)
寸法C(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
34953213 XHP-2 1パック(10個) 2 2.5 5.7 7.3 オープン
¥56 1 56
62 (税込) 欠品中
34953222 XHP-3 1パック(10個) 3 5.0 8.2 9.8 オープン
¥85 1 85
94 (税込) 欠品中
34953231 XHP-4 1パック(10個) 4 7.5 10.7 12.3 オープン
¥99 1 99
109 (税込) 欠品中
34953247 XHP-5 1パック(10個) 5 10.0 13.2 14.8 オープン
¥97 1 97
107 (税込) 欠品中
34953256 XHP-6 1パック(10個) 6 12.5 15.7 17.3 オープン
¥109 1 109
120 (税込) 欠品中
34953265 XHP-7 1パック(10個) 7 15.0 18.2 19.8 オープン
¥159 1 159
175 (税込) 欠品中
34953274 XHP-8 1パック(10個) 8 17.5 20.7 22.3 オープン
¥159 1 159
175 (税込) 欠品中
34953283 XHP-9 1パック(10個) 9 20.0 23.2 24.8 オープン
¥189 1 189
208 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953292 XHP-10 1パック(10個) 10 22.5 25.7 27.3 オープン
¥208 1 208
229 (税込) 欠品中
34953301 XHP-11 1パック(10個) 11 25.0 28.2 29.8 オープン
¥208 1 208
229 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953317 XHP-12 1パック(10個) 12 27.5 30.7 32.3 オープン
¥239 1 239
263 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953326 XHP-13 1パック(10個) 13 30.0 33.2 34.8 オープン
¥219 1 219
241 (税込) 欠品中
34953335 XHP-14 1パック(10個) 14 32.5 35.7 37.3 オープン
¥269 1 269
296 (税込) 欠品中
34953344 XHP-15 1パック(10個) 15 35.0 38.2 39.8 オープン
¥289 1 289
318 (税込) 欠品中
34953353 XHP-16 1パック(10個) 16 37.5 40.7 42.3 オープン
¥538 1 538
592 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953362 XHP-20 1パック(10個) 20 47.5 50.7 52.3 オープン
¥659 1 659
725 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07067155 XHP-2 1箱(1000個) 2 2.5 5.7 7.3 オープン
¥3,667 1 3,667
4,034 (税込) 返品不可 廃番 代替品有
07067164 XHP-3 1箱(1000個) 3 5.0 8.2 9.8 オープン
¥5,000 1 5,000
5,500 (税込) 返品不可 廃番 代替品有
07067173 XHP-4 1箱(1000個) 4 7.5 10.7 12.3 オープン
¥6,167 1 6,167
6,784 (税込) 返品不可 廃番 代替品有
07067182 XHP-5 1箱(1000個) 5 10.0 13.2 14.8 オープン
¥7,167 1 7,167
7,884 (税込) 返品不可 廃番 代替品有
07067191 XHP-6 1箱(1000個) 6 12.5 15.7 17.3 オープン
¥7,833 1 7,833
8,616 (税込) 返品不可 廃番 代替品有
07067207 XHP-7 1箱(1000個) 7 15.0 18.2 19.8 オープン
¥8,833 1 8,833
9,716 (税込) 返品不可 廃番 代替品有
07067216 XHP-8 1箱(1000個) 8 17.5 20.7 22.3 オープン
¥9,500 1 9,500
10,450 (税込) 返品不可 廃番 代替品有
07067225 XHP-9 1箱(1000個) 9 20.0 23.2 24.8 オープン
¥10,667 1 10,667
11,734 (税込) 返品不可 廃番 代替品有
07067234 XHP-10 1箱(1000個) 10 22.5 25.7 27.3 オープン
¥11,667 1 11,667
12,834 (税込) 返品不可 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
07067155
XHP-2
34953213
XHP-2
XHP-2 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953213 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
56 62税込
内容量に違いがあります。
07067164
XHP-3
34953222
XHP-3
XHP-3 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953222 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
85 94税込
内容量に違いがあります。
07067173
XHP-4
34953231
XHP-4
XHP-4 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953231 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
99 109税込
内容量に違いがあります。
07067182
XHP-5
34953247
XHP-5
XHP-5 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953247 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
97 107税込
内容量に違いがあります。
07067191
XHP-6
34953256
XHP-6
XHP-6 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953256 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
109 120税込
内容量に違いがあります。
07067207
XHP-7
34953265
XHP-7
XHP-7 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953265 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
159 175税込
内容量に違いがあります。
07067216
XHP-8
34953274
XHP-8
XHP-8 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953274 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
159 175税込
内容量に違いがあります。
07067225
XHP-9
34953283
XHP-9
XHP-9 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953283 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
189 208税込
内容量に違いがあります。
07067234
XHP-10
34953292
XHP-10
XHP-10 プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) 34953292 プリント基板用コネクタ XHシリーズ ハウジング
日本圧着端子製造(JST) 1パック(10個)
208 229税込
内容量に違いがあります。

平均満足度: 4.91  総レビュー件数: 22商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: コネクター

この商品には、爪が2つあって、しっかりと緊結してくれる。しかも、爪を1つ削って使用すると、緊結力が程よく弱って、抜きやすくもなる、大変使い勝手が良い商品です。

これは注文コード 34953222 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-01-15]

満足度: 5

用途: 欠損パーツ補充

接続端子としてXHコネクタ11ピンのポストのみを持つ機器を入手したが、ケーブルが付属しなかった為、自作用としてハウジングを購入。
コンタクトは別途入手し、自分の用途には不備なく使用できた。

これは注文コード 34953301 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-08-12]

満足度: 5

用途: 電子工作用

2ピン・3ピンは常備していますが、今回は多端子のコネクタが必要となり通販を利用しました。品物は長年問題なく使っており、ピンを共用できるのと、わざわざ秋葉原まで買いに行くか、送料を払って通販を利用しなくても、いろいろと買い物するついでに頼めるので便利でした。
今後も利用します。

これは注文コード 34953247 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-08-14]

満足度: 5

用途: 試作の回路基板用

JSTの標準コネクタなので、問題ない。手配単位も10個で注文しやすいし価格も少量のわりに安いと思う。

これは注文コード 34953213 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-04-25]

満足度: 5

用途: 小型のセンサ回路に使用

2.5mmピッチの小型のコネクタを探していました
大変助かりました
できれば50個や10個のさらに少量の販売があるとありがたいです

これは注文コード 34953213 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-02]

満足度: 5

用途: 電装品の接続に

純正車載機器の改造加工に使用
8ピンまではパーツ店で安く買えるが、9ピン以上は取り扱いが無いのでコチラで購入

JST製なので安心して使える

これは注文コード 34953301 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-11-16]

満足度: 5

用途: コネクタ作製

少ない個数で買うことができて助かっています。
品質は問題ありません。
とてもよい商品です。

これは注文コード 34953265 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ミヤオク 様 [2018-05-06]

満足度: 5

用途: バイクのLED工作に使用しました

自作部品の接続用に使用します。修理・調整時に簡単に取り外せて便利です。防水性がないので、接続した部分をそっくり軟質接着剤で覆っています。

これは注文コード 34953222 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-06-15]

ご質問件数:0この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。
