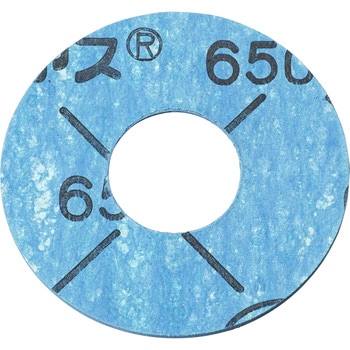

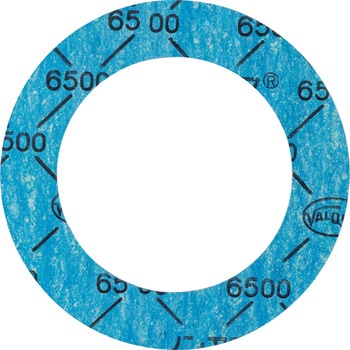

フランジ用中パッキン (ノンアス)
各種産業の配管フランジ、機器用のノンアスガスケットとして適しています。
- 用途
- 石油精製・化学、船舶など各種産業の配管フランジ。
- 種別
- フランジ用中パッキン
- 材質
- ノンアスベスト
- 厚さ(mm)
- 1.5
- 色
- 青
- 使用温度範囲(℃)
- -50～183
- 寸法(縦×横)(mm)
- 1270×3810
- 圧力(MPa[kgf/cm2])
- (使用限界)水系流体：3.0[30]、油系流体：3.0[30]、ガス系流体：1.0[10]
- 主成分
- NBR、アラミド繊維、ロックウール、無機充填材
- 密度(g/cm3)
- 1.81
- 引張強度(MPa[kgf/cm2])
- 横方向17.0[170]
- 適合流体
- 水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、など
- 耐油性
- IRM903油150℃×5h:引張強さ減少率16.7%、厚さ増加率2.2%、重量増加率3.9%
- 印刷文字
- ブラック
- 柔軟性
- (縦方向)厚さの9倍
- 圧縮率(%)
- 10.0(34.3MPa時)
- 復元率(%)
- 57.0(34.3MPa時)
- 呼び圧力
- 10K
- 締付圧力(N/mm2)
- 最小設計25.5
- 内容量
- 1枚
注意
※蒸気配管使用不可蒸気と水蒸気(100℃まで)は異なりますので使用する際にはご注意ください。
全10種類を絞り込む
呼び径(A)
配管・水廻り設備部材 の新着商品
カテゴリ
商品レビュー
よくあるご質問(FAQ)
- 質問：
- 適合にある【5K×10A】、【10K×10A】の意味は何ですか？
- 回答：
- 【5K】、【10K】とは、JIS5kg、JIS10kgの圧力のフランジに対応するという意味となります。また、【10A】は、適合するフランジの呼び径となります。
- 対象商品：
- 07184992
