うず巻き形ガスケットとは、V字形金属製フープにフィラー(緩衝材)を重ね合わせ、うず巻き状に巻いて作られたガスケット。ボルテックスガスケットとも呼ばれます。高温・高圧に対応しますが、高い締付面圧が必要です。主な用途は、配管フランジや圧力容器など。商品によってフープ・フィラーに使用される素材が異なり、最高使用温度や圧力が違ってくるので注意しましょう。基本形のみ・外輪付・内輪付・内外輪付の4タイプがあります。
「呼び径(A)」から絞り込む
NAペーパーをフィラとした経済的なボルテックス。
最高使用圧力(MPa)7
最高使用温度(℃)350
所定の装着厚さ(たとえば呼び厚さが4.5mmものを3.2~3.4にする)に締め付けるだけでシールできますので、作業に熟練を要しません。
とくに外輪付のものではこのリングが締め付け厚さの目安としても役立ちます。
高温・高圧に耐え、使用条件が急激に変化しても良好なシール性を保持します。
また熱サイクルや圧力サイクルにさらされたり、配管系の適応力が加わっても容易に漏れたり、破損したりしません。
極低温環境の使用にも適しています。
フープやフィラー、枝あるいはリングの組み合わせを変える事より管フランジのみでなく広範な危機と装置に使用できます。
フランジ面の精密仕上げを必要としないため(RA3.2~6.4程度でよい)経済的です。
フランジに固着しにくいので清掃しやすく、ガスケットの交換も容易です。
特性耐熱、耐圧、低温特性、固着防止
種別うず巻き形ガスケット
材質(内輪・外輪)炭素鋼、(フープ材)SUS304
種類クリーンタイト
NAペーパーをフィラとした経済的なボルテックス。
最高使用圧力(MPa)7
最高使用温度(℃)350
所定の装着厚さ(たとえば呼び厚さが4.5mmものを3.2~3.4にする)に締め付けるだけでシールできますので、作業に熟練を要しません。
とくに外輪付のものではこのリングが締め付け厚さの目安としても役立ちます。
高温・高圧に耐え、使用条件が急激に変化しても良好なシール性を保持します。
また熱サイクルや圧力サイクルにさらされたり、配管系の適応力が加わっても容易に漏れたり、破損したりしません。
極低温環境の使用にも適しています。
フープやフィラー、枝あるいはリングの組み合わせを変える事より管フランジのみでなく広範な危機と装置に使用できます。
フランジ面の精密仕上げを必要としないため(RA3.2~6.4程度でよい)経済的です。
フランジに固着しにくいので清掃しやすく、ガスケットの交換も容易です。
特性耐熱、耐圧、低温特性、固着防止
種別うず巻き形ガスケット
材質(内輪・外輪)炭素鋼、(フープ材)SUS304
種類クリーンタイト
呼び圧力10K
種別うず巻き形ガスケット
材質膨張黒鉛フィラー材+SUSフープ材を内外輪材で固定
使用温度範囲(℃)-270~450
最高使用圧力(MPa)29.4
厚さ(mm)4.5
呼び圧力10K
フープ状の金属板と軟質耐熱ペーパーを交互に巻き付けた、経済的な渦巻き型ガスケットです。特徴的なシール構造で、高温高圧の条件でも使用できます。フランジとの馴染みが良いため、メタルガスケットよりも低い締付力でシール可能です。
用途各種配管・機器のフランジ用ガスケット。
厚さ(mm)4.5
材質フィラ材:ノンアスベストペーパー、フープ材:SUS304、外輪材:SPCC
種別うず巻き形ガスケット
材質膨張黒鉛フィラー材+SUSフープ材を外輪材で固定
厚さ(mm)4.5
使用温度範囲(℃)-270~450
最高使用圧力(MPa)29.4
呼び圧力10K

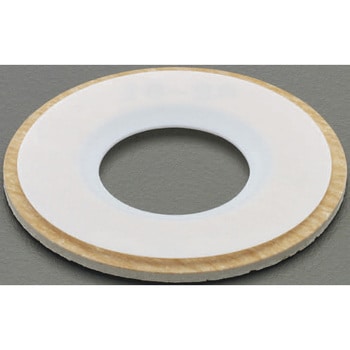

厚さ(mm)2.8
材質被覆材:フッ素樹脂(PTFE)、芯材:ジョイントシートガスケット
色白
使用圧力10K
厚さ(mm)4.5
材質フィラ材:ノンアスベストペーパー、フープ材:SUS304、外輪材:SUS304
基本形ノンアスうず巻型ガスケット外周部に金属帯を重ね巻きしたものです。
用途石綿ジョイントシート代替のノンアスガスケットとして使用します。
温度範囲(℃)-200~450
使用圧力10K
厚さ(mm)4.5
適合流体高温・高圧の蒸気・LNG・液体窒素、液体水素
材質金属保護部分:内外輪SUS304、シール部分:膨張黒鉛フィラー材、SUS系フープ材
種別うず巻き形ガスケット
厚さ(mm)4.5
適合流体高温・高圧の蒸気・LNG・液体窒素、液体水素
材質金属保護部分:内外輪SS400、シール部分:膨張黒鉛フィラー材、SUS系フープ材
種別うず巻き形ガスケット
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)1
呼び径(A)25
内径(mm)35
種別うず巻き形ガスケット
材質膨張黒鉛フィラー材+SUSフープ材を内外輪材で固定
厚さ(mm)4.5
使用温度範囲(℃)-270~450
最高使用圧力(MPa)29.4
呼び圧力20K
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)2
呼び径(A)50
内径(mm)61
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)10
呼び径(A)250
内径(mm)270
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)1/2
呼び径(A)15
内径(mm)22
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)3
呼び径(A)80
内径(mm)90
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)2 1/2
呼び径(A)65
内径(mm)84
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)4
呼び径(A)100
内径(mm)115
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)1 1/2
呼び径(A)40
内径(mm)49
フープ状の金属板とシール性の優れたグラシールを交互に巻き付けたガスケットです。特徴的な構造とフラシールフィラの特性によって、高温高圧・極低温・熱サイクルなどの厳しい条件でも優れたシール性を発揮します。フランジとの馴染みが良いため、メタルガスケットよりも低い締付力でシール可能です。
用途各種配管・機器のフランジ用ガスケットとして幅広く御利用頂けます。ガス流体など、厳しいシール性を求められる箇所。腐食性流体。(酸化性酸・酸化性塩・ハロゲン化合物・支燃性ガスを除く)
種別渦巻ガスケット
材質フィラ材:グラシール、フープ材:ステンレス(SUS304)、内外輪材:ステンレス(SUS304)
厚さ(mm)4.5
フープ状の金属板とシール性の優れたグラシールを交互に巻き付けたガスケットです。高温高圧、極低温、熱サイクルなどの厳しい条件下でも、優れたシール性を発揮します。フランジとの馴染みが良いため、メタルガスケットよりも低い締付力でシール可能です。多くの腐食性流体にも使用可能です。(酸化性酸・酸化性塩・ハロゲン化合物・支燃焼ガスを除く)
用途各種配管・機器のフランジ用ガスケット。ガス流体など、厳しいシール性を求められる箇所に。
種別渦巻ガスケット
材質フィラ材:グラシール、フープ材:ステンレス(SUS304)、内外輪材:鋼材(SPCC)
厚さ(mm)4.5
高温・高圧用として設計された高性能セミメタリックガスケットです。温度変化に影響を受けにくいため、高温時から低温時の熱サイクルの激しい条件下でも優れたシール性を発揮します。ジョイントシートのような締付け面圧管理が不要です。フィラー材料としてグラファイト(膨張黒鉛材料)テープを使用した渦巻き型ガスケットです。
用途一般配管から高温・高圧用フランジ接合箇所。蒸気配管など各工業用フランジ接続箇所。特に高温・高圧の蒸気・LNG・液体窒素、液体水素などの極低温フランジ部分。
厚さ(mm)4.5
使用圧力10K
高温・高圧用として設計された高性能セミメタリックガスケットです。温度変化に影響を受けにくいため、高温時から低温時の熱サイクルの激しい条件下でも優れたシール性を発揮します。ジョイントシートのような締付け面圧管理が不要です。フィラー材料としてグラファイト(膨張黒鉛材料)テープを使用した渦巻き型ガスケットです。
用途一般配管から高温・高圧用フランジ接合箇所。蒸気配管など各工業用フランジ接続箇所。特に高温・高圧の蒸気・LNG・液体窒素、液体水素などの極低温フランジ部分。
厚さ(mm)4.5
使用圧力10K
厚さ(mm)2.8
材質被覆材:フッ素樹脂(PTFE)、芯材:ジョイントシートガスケット
色白
使用圧力5K
ステンレス補強爪付鋼板入りで、機械的強度があり、表面に固着防止処理が施されています。
用途熱交換器、液化ガスプラント、石油精製、腐食性や攻撃性の高い流体および蒸気。
材質膨張黒鉛(0.126のSUS316つめ付き鋼板入り)
厚さ(mm)1.5
使用温度範囲(℃)-200~250
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)3/4
呼び径(A)20
内径(mm)28
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)6
呼び径(A)150
内径(mm)167
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)12
呼び径(A)300
内径(mm)321
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)1 1/4
呼び径(A)32
内径(mm)43
主に黒鉛とPTFEからなり、耐熱性・耐薬品性に優れる高機能ガスケットです。耐熱性に優れた材料のみで構成されており、ゴムを含んでいないため、熱によるゴム材の硬化劣化・経時劣化が生じないので増締めが可能です。
用途水蒸気や油などのユーティリティラインに最適な汎用タイプです。
材質黒鉛、フッ素樹脂(PTFE)
使用温度範囲(℃)-200~300
規格JIS規格品
呼び径(B)8
呼び径(A)200
内径(mm)218
