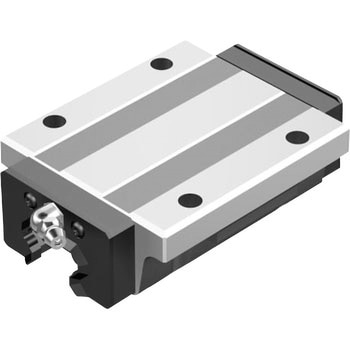

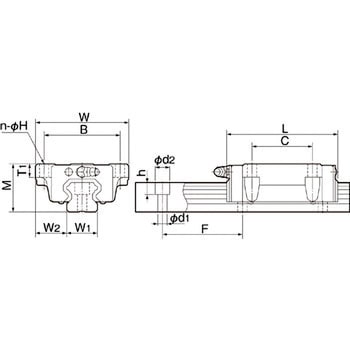

LMブロック(HSR形)

精密研削された転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
LMブロックに作用する4方向(ラジアル方向、逆ラジアル方向、横方向)に対して同一定格荷重になるように各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
バランスの良い4条配列なので十分な予圧が与えられ、無理なく4方向の剛性を高めることができます。
サーキュラアーク溝の正面組み合わせ(DFセット)による自動調整能力の効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
予圧や偏荷重に対してもボールの差動すべりはなく、滑らかな動作が得られ、耐摩耗性に優れているため、長期間にわたり精度を維持します。
フランジ部に通し穴加工を施しているため、テーブルに取付ボルト用の貫通穴があけられない場合に使用します。
全長を長くし、定荷重を増加させたタイプです。
