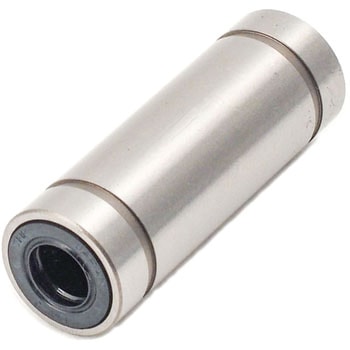

リニアブッシュ



リニアブッシュ 5.00 (2件の商品レビュー)

リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
3〜8条のボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
小径の形番は合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
標準形リテーナが2個組込んであり、モーメント負荷の箇所に最適で、組付工数を削減できます。その両側に特殊ゴムシールが組込まれていて、異物の侵入を防ぎ、グリースの漏れをおさえます。
用途
OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
形状
ストレート(ロングタイプ)
仕様
標準形
種別
ロングタイプ 外筒両端シール形
材質(シール)
ゴム
材質(ボール)
SUJ2(高炭素クロム鋼)
最高使用温度(℃)
80
材質(外筒)
SUJ2(高炭素クロム鋼)
材質(リテーナー)
樹脂
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード

品番
外径D(Φmm)
寸法D0(Φmm)
寸法L2(mm)
寸法dr(Φmm)
全長L(mm)
長さL1(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
07231682 LM 3LUU 7 - - 3 19(0〜-0.3) - ¥3,400
¥1,590 1 1,590
1,749 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
07231691 LM 4LUU 8 - - 4 23(0〜-0.3) - ¥3,100
¥1,190 1 1,190
1,309 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231707 LM 5LUU 10 9.6 1.1 5 29(0〜-0.3) 20(0〜-0.3) ¥2,700
¥959 1 959
1,055 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231716 LM 6LUU 12 11.5 1.1 6 35(0〜-0.3) 27(0〜-0.3) ¥2,100
¥899 1 899
989 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
07231725 LM 8LUU 15 14.3 1.1 8 45(0〜-0.3) 35(0〜-0.3) ¥2,000
¥859 1 859
945 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07231734 LM 10LUU 19 18 1.3 10 55(0〜-0.3) 44(0〜-0.3) ¥2,200
¥899 1 899
989 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07231743 LM 12LUU 21 20 1.3 12 57(0〜-0.3) 46(0〜-0.3) ¥2,200
¥899 1 899
989 (税込) 欠品中
07231752 LM 13LUU 23 22 1.3 13 61(0〜-0.3) 46(0〜-0.3) ¥2,200
¥899 1 899
989 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231761 LM 16LUU 28 27 1.6 16 70(0〜-0.3) 53(0〜-0.3) ¥2,800
¥959 1 959
1,055 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231777 LM 20LUU 32 30.5 1.6 20 80(0〜-0.3) 61(0〜-0.3) ¥3,600
¥1,490 1 1,490
1,639 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231786 LM 25LUU 40 38 1.85 25 112(0〜-0.4) 82(0〜-0.4) ¥5,400
¥2,390 1 2,390
2,629 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
07231795 LM 30LUU 45 43 1.85 30 123(0〜-0.4) 89(0〜-0.4) ¥7,100
¥2,690 1 2,690
2,959 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231804 LM 35LUU 52 49 2.1 35 135(0〜-0.4) 99(0〜-0.4) ¥9,100
¥3,790 1 3,790
4,169 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07231813 LM 40LUU 60 57 2.1 40 154(0〜-0.4) 121(0〜-0.4) ¥11,700
¥5,690 1 5,690
6,259 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
07231822 LM 50LUU 80 76.5 2.6 50 192(0〜-0.4) 148(0〜-0.4) ¥16,900
¥6,990 1 6,990
7,689 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
07231831 LM 60LUU 90 86.5 3.15 60 211(0〜-0.4) 170(0〜-0.4) ¥24,600
¥8,690 1 8,690
9,559 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 2商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 光造形プリンターの改善

中華製光造形プリンターのZ軸に僅かなフレが有った為、交換用に購入。中華製は3カ月程度でフレが発生しました。交換し、今の所は問題有りません。後は耐久性は、今後観察して行きます。

これは注文コード 07231743 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社 長谷川清次郎設計事務所 様 [2019-05-25]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 工作機械部品

満足してます。このサイズがこの納期で手に入るのはとても重宝しますね。

これは注文コード 07231777 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-11]
