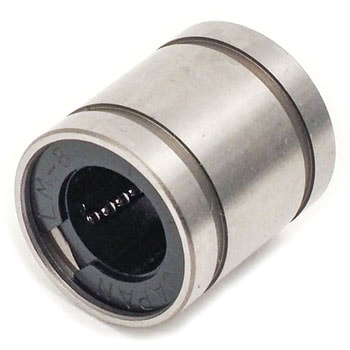

リニアブッシュ
3～8条のボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
小径の形番は合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
リニアブッシュの両側に特殊合成ゴムシールが組み込まれたタイプで、異物の侵入を防ぎグリースの漏れをおさえます。
- 用途
- OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
- 形状
- ストレート
- 仕様
- 標準形
- 質量(g)
- 11
- 材質(シール)
- ゴム
- 内接円許容差(mm)
- 0～-0.009
- 材質(ボール)
- SUJ2(高炭素クロム鋼)
- 最高使用温度(℃)
- 80
- 外径許容差(mm)
- 0～-0.011
- ボール列数
- 4
- 基本定格荷重C(N)
- 176
- 基本定格荷重Co(N)
- 225
- 最大偏心(μm)
- 12
- ラジアルすきま許容値(μm)
- 0～-5
- 材質(外筒)
- SUJ2(高炭素クロム鋼)
- 材質(リテーナー)
- 樹脂
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
