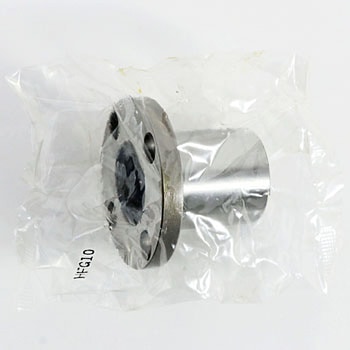

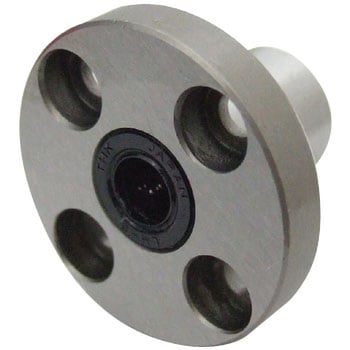

リニアブッシュ 丸フランジ形
¥489〜


リニアブッシュ 商品レビューを投稿する

リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
外筒とフランジは一体形で、ハウジングに直接固定でき、取付が簡単です。
両側に特殊合成ゴムシールが組込まれており、異物の侵入を防ぎグリースの漏れをおさえます。
用途
OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
仕様
フランジ丸形
種別
外筒両端シール付
材質(シール)
ゴム
材質(ボール)
SUJ2(高炭素クロム鋼)
最高使用温度(℃)
80
材質(外筒)
SUJ2(高炭素クロム鋼)
材質(リテーナー)
樹脂
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
14 件中 1 - 14 件
注文
コード

品番
形状
寸法dr(Φmm)
質量(g)
寸法H(mm)
外径D(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
07232005 LMF 6UU 丸フランジ形 6 26.5 5 12 ¥1,700
¥859 1 ¥859
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232014 LMF 8SUU 丸フランジ形 8 34 5 15 ¥1,700
¥859 1 ¥859
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
07232023 LMF 8UU 丸フランジ形 8 40 5 15 ¥1,600
¥829 1 ¥829
平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
07232032 LMF 10UU 丸フランジ形 10 78 6 19 ¥1,700
¥899 1 ¥899
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232041 LMF 12UU 丸フランジ形 12 76 6 21 ¥1,700
¥899 1 ¥899
欠品中
07232057 LMF 13UU 丸フランジ形 13 94 6 23 ¥1,800
¥999 1 ¥999
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232075 LMF 20UU 丸フランジ形 20 180 8 32 ¥2,600
¥1,490 1 ¥1,490
欠品中
07232084 LMF 25UU 丸フランジ形 25 340 8 40 ¥3,700
¥1,890 1 ¥1,890
欠品中
07232093 LMF 30UU 丸フランジ形 30 460 10 45 ¥5,000
¥2,890 1 ¥2,890
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232102 LMF 35UU 丸フランジ形 35 795 10 52 ¥6,400
¥3,690 1 ¥3,690
欠品中
07232111 LMF 40UU 丸フランジ形 40 1054 13 60 ¥8,000
¥4,590 1 ¥4,590
欠品中
返品不可
07232127 LMF 50UU 丸フランジ形 50 2200 13 80 ¥10,100
¥5,990 1 ¥5,990
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232066 LMF 16UU 丸フランジ形 16 134 6 28 ¥2,200
¥1,390 1 ¥1,390
欠品中
07232136 LMF 60UU 丸フランジ形 60 2960 18 90 ¥16,200
¥7,590 1 ¥7,590
欠品中
