リニアブッシュ

こんなお得な商品も!

LMK-12UU リニアブッシュ 角フランジ形 大阪魂 3608018 大阪魂
リニアブッシュ 角フランジ形
529 582税込


リニアブッシュ 5.00 (5件の商品レビュー)

リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
外筒とフランジは一体形で、ハウジングに直接固定でき、取付が簡単です。
フランジを4箇所平取りしたタイプで、丸フランジタイプに比べ芯高さが低くすみ、コンパクトな設計ができます。
両側に特殊合成ゴムシールが組込まれていて異物の侵入を防ぎグリースの漏れをおさえます。
用途
OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
形状
角フランジ形
仕様
フランジ角形
種別
外筒両端シール付
材質(シール)
ゴム
材質(ボール)
SUJ2(高炭素クロム鋼)
最高使用温度(℃)
80
材質(外筒)
SUJ2(高炭素クロム鋼)
材質(リテーナー)
樹脂
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
14 件中 1 - 14 件
注文
コード

品番
外径D(Φmm)
寸法D1(Φmm)
寸法H(mm)
寸法K(mm)
P.C.D(mm)
寸法dr(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
07232547 LMK 6UU 12 28(0〜-0.2) 5 22 20 6 ¥2,500
¥999 1 999
1,099 (税込) 欠品中

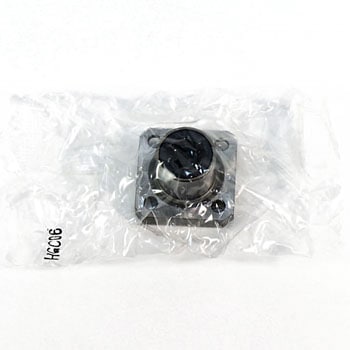

07232556 LMK 8SUU 15 32(0〜-0.2) 5 25 24 8 ¥2,500
¥999 1 999
1,099 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

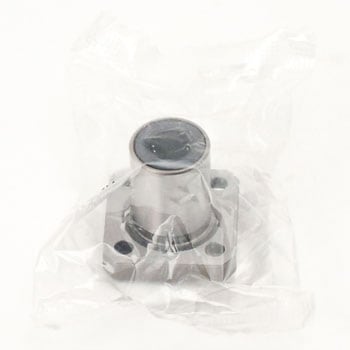

07232565 LMK 8UU 15 32(0〜-0.2) 5 25 24 8 ¥2,400
¥999 1 999
1,099 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232574 LMK 10UU 19 39(0〜-0.2) 6 30 29 10 ¥2,500
¥999 1 999
1,099 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232583 LMK 12UU 21 42(0〜-0.2) 6 32 32 12 ¥2,600
¥1,390 1 1,390
1,529 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232592 LMK 13UU 23 43(0〜-0.2) 6 34 33 13 ¥2,600
¥1,390 1 1,390
1,529 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232601 LMK 16UU 28 48(0〜-0.2) 6 37 38 16 ¥3,200
¥1,490 1 1,490
1,639 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232617 LMK 20UU 32 54(0〜-0.2) 8 42 43 20 ¥4,000
¥1,790 1 1,790
1,969 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

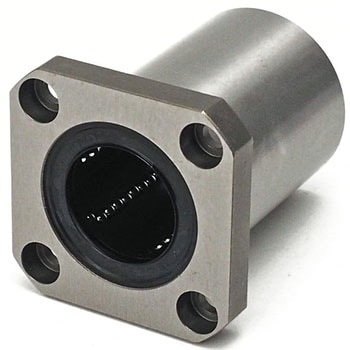

07232626 LMK 25UU 40 62(0〜-0.2) 8 50 51 25 ¥5,500
¥2,490 1 2,490
2,739 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07232635 LMK 30UU 45 74(0〜-0.2) 10 58 60 30 ¥7,400
¥3,490 1 3,490
3,839 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
07232644 LMK 35UU 52 82(0〜-0.2) 10 64 67 35 ¥9,500
¥3,790 1 3,790
4,169 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232653 LMK 40UU 60 96(0〜-0.3) 13 75 78 40 ¥12,300
¥4,990 1 4,990
5,489 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232662 LMK 50UU 80 116(0〜-0.3) 13 92 98 50 ¥15,100
¥6,490 1 6,490
7,139 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07232671 LMK 60UU 90 134(0〜-0.3) 18 106 112 60 ¥22,900
¥8,990 1 8,990
9,889 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 5商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 3Dプリンター改造

オリジナルでプリンターについていたものより、かなりいいと思います。

これは注文コード 07232565 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-10-03]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 3Dプリンタ

3DプリンタのZ軸に取り付けたところ出力が安定しました

これは注文コード 07232565 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-06-19]

満足度: 5

用途: 3Dプリンターのメンテナンス

早速取り換え作業をいたしました 大変なめらかなごきになり
とても満足しています。

これは注文コード 07232556 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-03-19]

満足度: 5

用途: 3DプリンタZ軸ガタ改善

同メーカーのLMJK8UUからの置き換えです。
Z軸のガタが格段に減少しました。

これは注文コード 07232565 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-03]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 食品機器の上下するシャフトに使用

前の機種が傷んでいたため取り替えたもの

これは注文コード 07232601 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-10-06]
