リニアブッシュ



リニアブッシュ 4.67 (3件の商品レビュー)

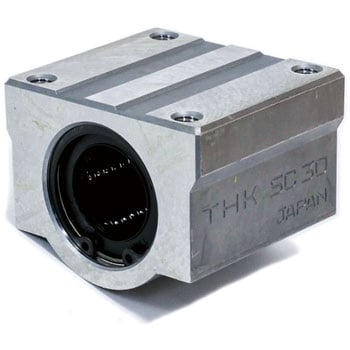

小型軽量のアルミケースに標準形リニアブッシュを組み込んだケースユニットです。
リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
テーブルにボルト締結するだけで簡単に取付けることができます。
両側に特殊合成ゴムシールが組込まれており、異物の侵入を防ぎグリースの漏れをおさえます。
用途
OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
形状
ケースユニット
仕様
ケースユニット
種別
外筒両端シール付
材質(シール)
ゴム
材質(ボール)
SUJ2(高炭素クロム鋼)
最高使用温度(℃)
80
材質(外筒)
SUJ2(高炭素クロム鋼)
材質(リテーナー)
樹脂
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件

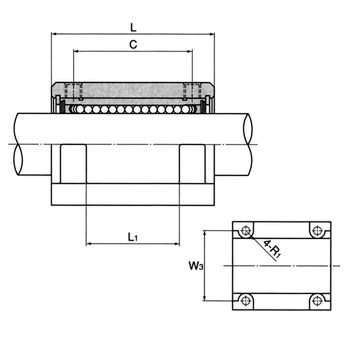

注文
コード

品番
寸法B(mm)
寸法B1(mm)
寸法C(mm)
寸法J(mm)
寸法K(mm)
寸法M(mm)
寸法R(mm)
寸法R1(mm)
寸法T(mm)
寸法W(mm)
寸法W1(mm)
寸法W2(mm)
寸法W3(mm)
寸法dr(Φmm)
全長L(mm)
長さL1(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
07233441 SC 6UU 20 5 15 9(±0.02) 15 18 9 - 6 30 15(±0.02) 28 - 6 25 - ¥3,600
¥1,790 1 ¥1,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233457 SC 8UU 24 5 18 11(±0.02) 18 22 11 - 6 34 17(±0.02) 32 - 8 30 - ¥3,700
¥1,690 1 ¥1,690
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233466 SC 10UU 28 6 21 13(±0.02) 22 26 13 - 8 40 20(±0.02) 37 - 10 35 - ¥3,700
¥1,690 1 ¥1,690
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233475 SC 12UU 30.5 5.75 26 15(±0.02) 25 29 14 - 8 42 21(±0.02) 39 - 12 36 - ¥3,700
¥1,690 1 ¥1,690
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233484 SC 13UU 33 5.5 26 15(±0.02) 26 30 15 - 8 44 22(±0.02) 41 - 13 39 - ¥4,200
¥1,690 1 ¥1,690
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233493 SC 16UU 36 7 34 19(±0.02) 35 38.5 19.5 - 9 50 25(±0.02) 46 - 16 44 - ¥5,300
¥1,990 1 ¥1,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233502 SC 20UU 40 7 40 21(±0.02) 36 42 21 - 11 54 27(±0.02) 52 - 20 50 - ¥6,300
¥2,490 1 ¥2,490
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233511 SC 25UU 54 11 50 26(±0.02) 41 51.5 25.5 - 12 76 38(±0.02) 68 - 25 67 - ¥8,800
¥3,290 1 ¥3,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233527 SC 30UU 58 10 58 30(±0.02) 49 59.5 29.5 - 15 78 39(±0.02) 72 - 30 72 - ¥11,600
¥3,990 1 ¥3,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233536 SC 35UU 70 10 60 34(±0.02) 54 68 34 5 18 90 45(±0.02) 85 60 35 80 42 ¥13,100
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233545 SC 40UU 80 11 60 40(±0.02) 62 78 38 8 20 102 51(±0.02) 96 80 40 90 44 ¥15,800
¥6,690 1 ¥6,690
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233554 SC 50UU 100 11 80 52(±0.02) 80 102 50 8 25 122 61(±0.02) 116 100 50 110 64 ¥21,500
¥8,990 1 ¥8,990
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.67  総レビュー件数: 3 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 4 (このレビューは、2人が参考にしています。)

用途: 家庭用機械

精度はいいが、あんまりにも高い 買った後なかなか使いたくない現状

このレビューを評価してください: このレビューが参考になった。 [2019-01-07]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 3D木工彫刻機試作品として。

試作の段階で実際に稼動してはいないので、改善点については、コメントできませんが、使用感についてはスムースでスライドさせても特に問題なく作動しています。負荷を掛けてのテストをしていないのですが、良い結果が出るのではないかと思われます。

これは注文コード 07233511 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 趣味の店えびすや 様 [2016-04-04]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 工作機械の部品

日本クオリティで満足しています。包装も厳重で申し分ありません。

これは注文コード 07233502 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-05-15]

ご質問件数:1 この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。

  • 質問:
    注文コード:07264153【YSCA形 加工付リニアシャフト】と適合しますか?
    回答:
    適合致します。
    このFAQは注文コード 07233484 についての質問です。 参考になりましたか? このFAQが参考になった。
    [2011-10-31]
