小型軽量のアルミケースに標準形リニアブッシュ2個を組み込んだケースユニットです。
リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
テーブルにボルト締結するだけで簡単に取付けることができます。
両側に特殊合成ゴムシールが組込まれており、異物の侵入を防ぎグリースの漏れをおさえます。
用途
OA機器および周辺機器、各種測定器、自動記録装置、デジタル式三次元計測機などの精密機器
多軸ボール盤、パンチングプレス、工具研削盤、自動ガス切断機、印刷機械、カード選別機、食品包装機械などの産業機械スライド部等
仕様
ケースユニット
種別
外筒両端シール付
材質(シール)
ゴム
材質(ボール)
SUJ2(高炭素クロム鋼)
最高使用温度(℃)
80
材質(外筒)
SUJ2(高炭素クロム鋼)
材質(リテーナー)
樹脂
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
形状

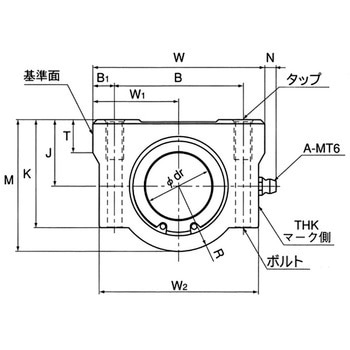

寸法dr(Φmm)
質量(g)

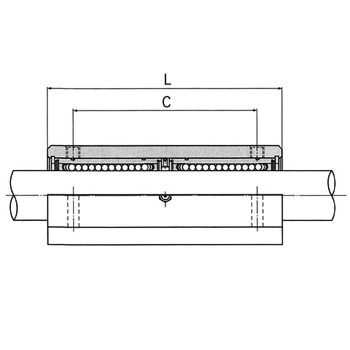

全長L(mm)
ボルト
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
07233563 SL 6UU ケースユニット 6 68 48 M3 ¥8,300
¥3,790 1 ¥3,790
欠品中
07233572 SL 8UU ケースユニット 8 105 58 M3 ¥8,200
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233581 SL 10UU ケースユニット 10 185 68 M4 ¥7,500
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233597 SL 12UU ケースユニット 12 205 70 M4 ¥8,300
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233606 SL 13UU ケースユニット 13 242 75 M4 ¥8,400
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
07233615 SL 16UU ケースユニット 16 403 85 M4 ¥8,960
¥3,890 1 ¥3,890
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

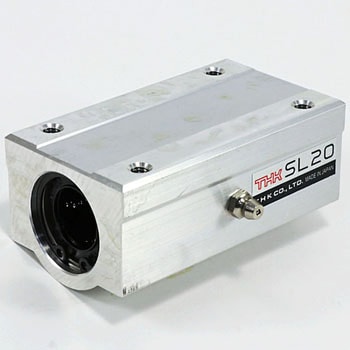

07233624 SL 20UU ケースユニット 20 520 96 M5 ¥11,400
¥4,790 1 ¥4,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07233633 SL 25UU ケースユニット 25 1120 130 M6 ¥14,340
¥5,990 1 ¥5,990
欠品中

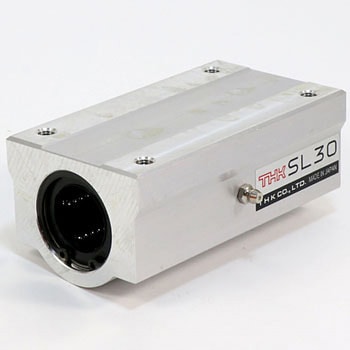

07233642 SL 30UU ケースユニット 30 1440 140 M6 ¥18,520
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
