DS成形平歯車


精度等級
JIS N12級(JIS B 1702-2:1998)
旧JIS8級(JIS B 1702:1976)
種別
平歯車
材質
ジュラコン®(M90-44)
圧力角(°)
20
歯形
並歯
歯面硬度
110〜120HRR
歯面仕上げ
成形
歯の基準面
内容量
1個
注意
※成形品のため材料内部に気泡(す)ができることがあります。追加工は避けてください。
※「ジュラコン®」はポリプラスチックス株式会社の日本その他の国の登録商標です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
66 件中 1 - 50 件
注文
コード

品番
公差A(mm)
ボス径B(Φmm)
ボス径B1(Φmm)
歯幅E(mm)
ウェブ厚H(mm)
リム径I(Φmm)
ボス深さJ(mm)
基準円直径C(Φmm)
歯先円直径D(Φmm)
穴径A(Φmm)
穴径A1(Φmm)
ボス長F(mm)
全長G(mm)
モジュール
歯数
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
07149274 DS0.5-12
CADデータ
-0.05〜0.1 4.5 - 3 - - 0.6 6 7 2 4 4 7 0.5 12 ¥160
¥139 1 139
153 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149283 DS0.5-15
CADデータ
-0.05〜0.1 4.5 - 3 - - 0.6 7.5 8.5 2 5 4 7 0.5 15 ¥165
¥149 1 149
164 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149292 DS0.5-16
CADデータ
-0.05〜0.1 6 - 3 - - 0.6 8 9 3 6 4 7 0.5 16 ¥170
¥149 1 149
164 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149317 DS0.5-20
CADデータ
-0.05〜0.1 8 5 3 2.4 8 0.6 10 11 4 - 4 7 0.5 20 ¥180
¥159 1 159
175 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149326 DS0.5-24
CADデータ
-0.05〜0.1 8 5 3 1.8 9.5 0.6 12 13 4 - 4 7 0.5 24 ¥185
¥159 1 159
175 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149353 DS0.5-30
CADデータ
-0.05〜0.1 10 7 3 1.8 12 0.6 15 16 5 - 4 7 0.5 30 ¥190
¥169 1 169
186 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149396 DS0.5-40
CADデータ
-0.05〜0.1 12 8 3 1.8 17 0.6 20 21 5 - 4 7 0.5 40 ¥195
¥169 1 169
186 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149405 DS0.5-45
CADデータ
-0.05〜0.1 12 8 3 1.8 19 0.6 22.5 23.5 5 - 4 7 0.5 45 ¥200
¥179 1 179
197 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

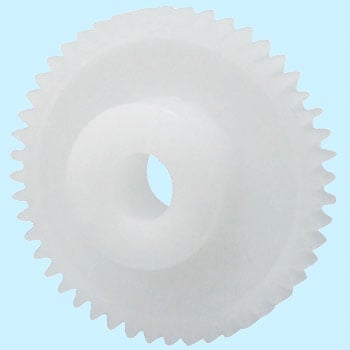

07149414 DS0.5-48
CADデータ
-0.05〜0.1 12 8 3 1.8 21 0.6 24 25 5 - 4 7 0.5 48 ¥205
¥179 1 179
197 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149423 DS0.5-50
CADデータ
-0.05〜0.1 12 8 3 1.8 22 0.6 25 26 5 - 4 7 0.5 50 ¥210
¥179 1 179
197 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149432 DS0.5-56
CADデータ
-0.05〜0.1 14 10 3 1.8 24.5 0.6 28 29 6 - 5 8 0.5 56 ¥225
¥199 1 199
219 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

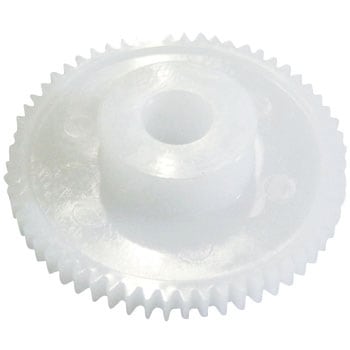

07149441 DS0.5-60
CADデータ
-0.05〜0.1 14 10 3 1.8 26.5 0.6 30 31 6 - 5 8 0.5 60 ¥235
¥199 1 199
219 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149466 DS0.5-70
CADデータ
-0.05〜0.1 14 10 3 1.8 31.5 0.6 35 36 6 - 5 8 0.5 70 ¥250
¥219 1 219
241 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149484 DS0.5-80
CADデータ
-0.05〜0.1 14 10 3 1.8 36.5 0.6 40 41 6 - 5 8 0.5 80 ¥270
¥239 1 239
263 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149493 DS0.8-12
CADデータ
-0.05〜0.1 6 4 4 2 6.7 1 9.6 11.2 3 - 5 9 0.8 12 ¥175
¥149 1 149
164 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149502 DS0.8-15
CADデータ
-0.05〜0.1 6 5 4 2.0 8.8 1.0 12 13.6 3 - 5 9 0.8 15 ¥180
¥159 1 159
175 (税込) 欠品中
07149511 DS0.8-16
CADデータ
-0.05〜0.1 8 6 4 2 9.2 1 12.8 14.4 4 - 5 9 0.8 16 ¥190
¥169 1 169
186 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149536 DS0.8-20
CADデータ
-0.05〜0.1 10 8 4 2 12.7 1 16 17.6 5 - 5 9 0.8 20 ¥205
¥179 1 179
197 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149545 DS0.8-24
CADデータ
-0.05〜0.1 10 8 4 2 15.5 1 19.2 20.8 5 - 5 9 0.8 24 ¥215
¥189 1 189
208 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149572 DS0.8-30
CADデータ
-0.05〜0.1 12 10 4 2 20 1 24 25.6 6 - 5 9 0.8 30 ¥235
¥199 1 199
219 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149615 DS0.8-40
CADデータ
-0.05〜0.1 12 10 4 2 28.3 1 32 33.6 6 - 5 9 0.8 40 ¥260
¥229 1 229
252 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149624 DS0.8-45
CADデータ
-0.05〜0.1 12 10 4 2 32 1 36 37.6 6 - 5 9 0.8 45 ¥270
¥239 1 239
263 (税込) 欠品中
07149633 DS0.8-48
CADデータ
-0.05〜0.1 14.5 11.7 4 2 34.3 1 38.4 40 6 - 6 10 0.8 48 ¥300
¥259 1 259
285 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
07149642 DS0.8-50
CADデータ
-0.05〜0.1 14.5 11.7 4 2.0 36 1.0 40 41.6 6 - 6 10 0.8 50 ¥310
¥269 1 269
296 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149651 DS0.8-56
CADデータ
-0.05〜0.1 14.5 11.7 4 2 41 1 44.8 46.4 6 - 6 10 0.8 56 ¥320
¥279 1 279
307 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149667 DS0.8-60
CADデータ
-0.05〜0.1 14.5 11.7 4 2 44 1 48 49.6 6 - 6 10 0.8 60 ¥330
¥289 1 289
318 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149685 DS0.8-70
CADデータ
-0.05〜0.1 15.5 11.7 4 2 52 1 56 57.6 6 - 6 10 0.8 70 ¥350
¥299 1 299
329 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149703 DS0.8-80
CADデータ
-0.05〜0.1 15.5 11.7 4 2 60 1 64 65.6 6 - 6 10 0.8 80 ¥370
¥319 1 319
351 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149712 DS1-12
CADデータ
-0.05〜0.1 8 6 6 3.0 8.5 1.5 12 14 4 - 6 12 1 12 ¥185
¥159 1 159
175 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149721 DS1-15
CADデータ
-0.05〜0.1 8 7 6 3.0 11 1.5 15 17 4 - 6 12 1 15 ¥195
¥169 1 169
186 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

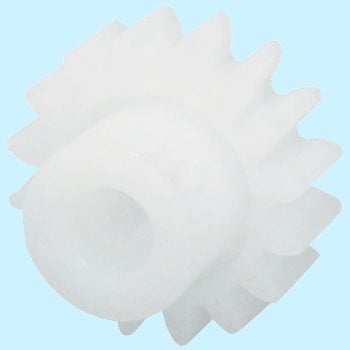

07149737 DS1-16
CADデータ
-0.05〜0.1 10 8 6 3.0 11.5 1.5 16 18 5 - 6 12 1 16 ¥210
¥179 1 179
197 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149746 DS1-18
CADデータ
-0.05〜0.1 10 8 6 3 13.5 1.5 18 20 5 - 6 12 1 18 ¥220
¥189 1 189
208 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149755 DS1-20
CADデータ
-0.05〜0.1 11.7 9 6 3.0 15 1.5 20 22 5 - 6 12 1 20 ¥230
¥199 1 199
219 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

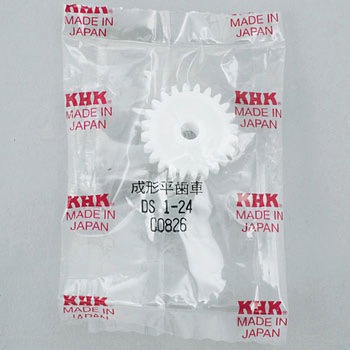

07149764 DS1-24
CADデータ
-0.05〜0.1 11.7 9 6 3.0 17 1.5 24 26 5 - 6 12 1 24 ¥240
¥209 1 209
230 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149773 DS1-25
CADデータ
-0.05〜0.1 11.7 9 6 3.0 20 1.5 25 27 5 - 6 12 1 25 ¥260
¥229 1 229
252 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149782 DS1-28
CADデータ
-0.05〜0.1 11.7 9 6 3 23 1.5 28 30 5 - 6 12 1 28 ¥270
¥239 1 239
263 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149791 DS1-30
CADデータ
-0.05〜0.1 14 12 6 3.0 24 1.5 30 32 6 - 6 12 1 30 ¥310
¥269 1 269
296 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149807 DS1-32
CADデータ
-0.05〜0.1 14 12 6 3.0 26.5 1.5 32 34 6 - 6 12 1 32 ¥310
¥269 1 269
296 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149816 DS1-35
CADデータ
-0.05〜0.1 14 12 6 3.0 29 1.5 35 37 6 - 6 12 1 35 ¥320
¥279 1 279
307 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

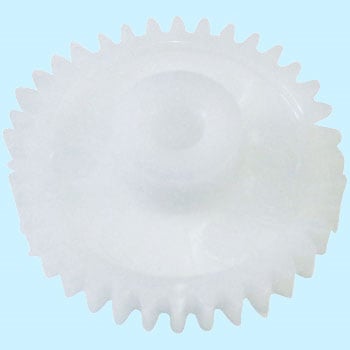

07149825 DS1-36
CADデータ
-0.05〜0.1 14 12 6 3.0 30 1.5 36 38 6 - 6 12 1 36 ¥330
¥289 1 289
318 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149834 DS1-40
CADデータ
-0.05〜0.1 16 14 6 3.0 34 1.5 40 42 8 - 6 12 1 40 ¥340
¥289 1 289
318 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149843 DS1-45
CADデータ
-0.05〜0.1 16 14 6 3.0 39.5 1.5 45 47 8 - 6 12 1 45 ¥350
¥299 1 299
329 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

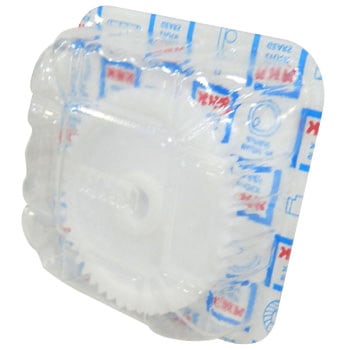

07149852 DS1-48
CADデータ
-0.05〜0.1 16 14 6 3 40 1.5 48 50 8 - 8 14 1 48 ¥380
¥329 1 329
362 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149861 DS1-50
CADデータ
-0.05〜0.1 16 14 6 3.0 42.5 1.5 50 52 8 - 8 14 1 50 ¥400
¥349 1 349
384 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149877 DS1-56
CADデータ
-0.05〜0.1 18 15.6 6 3 48.5 1.5 56 58 8 - 8 14 1 56 ¥400
¥349 1 349
384 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
07149886 DS1-60
CADデータ
-0.05〜0.1 18 15.6 6 3.0 52.5 1.5 60 62 8 - 8 14 1 60 ¥410
¥349 1 349
384 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149895 DS1-64
CADデータ
-0.05〜0.1 18 15.6 6 3 56.5 1.5 64 66 8 - 8 14 1 64 ¥420
¥359 1 359
395 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

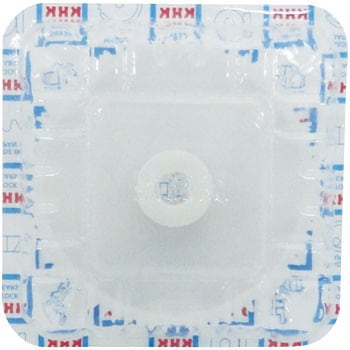

07149904 DS1-70
CADデータ
-0.05〜0.1 18 15.6 6 3.0 62.5 1.5 70 72 8 - 8 14 1 70 ¥440
¥379 1 379
417 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149913 DS1-72
CADデータ
-0.05〜0.1 18 15.6 6 3.0 64 1.5 72 74 8 - 8 14 1 72 ¥460
¥399 1 399
439 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07149922 DS1-80
CADデータ
-0.05〜0.3 18 15.6 6 3.0 72.5 1.5 80 82 8 - 8 14 1 80 ¥470
¥399 1 399
439 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.58  総レビュー件数: 31商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 個人の趣味用製作

丁寧な正確な製品。今後も違う製品を購入すると思います。

これは注文コード 07149886 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社ジェーピーシーネット 様 [2021-03-25]

満足度: 4

用途: LBP熱定着器の駆動ギアの補修

製造・修理終了製品の為、修理部品が入手できず、本製品を加工して応急処置し無事に復活できました。@金属製、Aジュラコン製、Bプラスチック製の3種類を購入しましたが@は加工が難しくABを使用中です。この先どれくらい長持ちして稼働できるか楽しみです。

これは注文コード 07149773 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-01-29]

満足度: 5

用途: Panasonic ビューティートワレの修理用に

パナソニックのシャワートイレ(ウォシュレット)・ビューティートワレCH922S が内部の樹脂の割れでノズルが出てこなくなりました。 こちらの商品を代用し修理しました。歯数と径はほぼ同一ですので、でっぱりとギアの厚みを削り、芯にはジュラコンのスペーサをいれて問題なく動作しています。 ついでに消臭フィルターも市販の活性炭を使って取り替えました。 純正のギアは耐久性があまりない上に部品は出ないようですので、今回は大いに助かりました。

これは注文コード 07149755 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-10-27]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: バイクメーターの修理

精度、品質とも問題ありません。
単品対応というのは助かります。
プライベートのレストア用なら価格も納得できるレベル。

これは注文コード 07149292 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 日新電気興業株式会社 様 [2020-04-17]

満足度: 4

用途: 鉄道模型の駆動部

種類も豊富で設計の自由度が高くなり助かる。金属歯車との組み合わせで騒音も低減。

これは注文コード 07149414 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-04-28]

満足度: 5

用途: 模型のギア交換

交換部品として購入しましたが 少しの加工で問題無く使えました。

これは注文コード 07149274 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-04-19]

満足度: 4

用途: ラミネーターの修理

ラミネーターの歯車の歯がつぶれて駆動しなくなったため今回購入の歯車のシャフト部分を加工(5mm径⇒8mm径Dカットあり)して代用しました。歯巾は6mmで丁度良かったのですが、シャフトの部分が8mmに加工する必要があったので削るとシャフト部分の厚みが約2mm薄くなり強度的に少し不安でしたが材質がジュラコンで粘りがある為問題なく駆動しました。歯の厚さは面一で6mmあれば穴を大きく加工してもこのような心配もなく良いかと思います。

これは注文コード 07149746 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-05-29]

満足度: 4

用途: 農機の補修

ギアとしての使い方とは異なるフランジとして使用。
シャフトと固定するためハブに止めねじのタップを切って固定。
軽負荷なので価格も手ごろで良好です。

これは注文コード 23830467 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-02-28]
