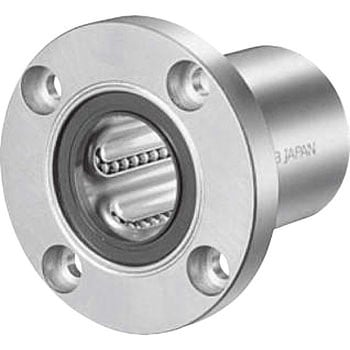

丸フランジ形スライドブッシュ(SMF形)

こんなお得な商品も!

LMF-12UU リニアブッシュ 丸フランジ形 大阪魂 3607975 大阪魂
リニアブッシュ 丸フランジ形
499 549税込


丸フランジ形スライドブッシュ(SMF形) 商品レビューを投稿する

ボールの転がり運動を利用した直線運動機構です。円筒形状の外筒には保持器が組み込まれており、その案内部はボールが滑らかに循環できるよう精密に設計・製造されています。
丸軸を案内に使用しているため、空間を有効に利用できると同時に、コンパクトな機構設計を可能にします。
搬送装置や食品機械・半導体製造装置など多くの産業分野で活躍するNBスライドブッシュは、今や【直線運動のスタンダードパーツ】として、多くのお客様のご支持をいただいています。
スチール製のシングルタイプで、外筒の中に保持器が挿入されおり、サイドリングを装着しているSM形の丸フランジ形です。
形状
丸フランジ形
仕様
標準仕様
材質
樹脂
シール
両側シール
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
13 件中 1 - 13 件
注文
コード

品番
寸法D(Φmm)
寸法Df(mm)
寸法L(mm)
P.C.D(mm)
寸法dr(Φmm)
寸法t(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
07279727 SMF-6G-UU
CADデータ
12(許容差:0〜-13μm) 28 19(±0.3) 20 6(許容差:0〜-9μm) 5 ¥1,620
¥839 1 839
923 (税込) 出荷目安:80日
07279745 SMF-8G-UU
CADデータ
15(許容差:0〜-13μm) 32 24(±0.3) 24 8(許容差:0〜-9μm) 5 ¥1,620
¥839 1 839
923 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279736 SMF-8sG-UU
CADデータ
15(許容差:0〜-13μm) 32 17(±0.3) 24 8(許容差:0〜-9μm) 5 ¥1,550
¥799 1 799
879 (税込) 出荷目安:10日
返品不可
07279754 SMF-10G-UU
CADデータ
19(許容差:0〜-16μm) 40 29(±0.3) 29 10(許容差:0〜-9μm) 6 ¥1,670
¥879 1 879
967 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279763 SMF-12G-UU
CADデータ
21(許容差:0〜-16μm) 42 30(±0.3) 32 12(許容差:0〜-9μm) 6 ¥1,770
¥929 1 929
1,022 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279772 SMF-13G-UU
CADデータ
23(許容差:0〜-16μm) 43 32(±0.3) 33 13(許容差:0〜-9μm) 6 ¥1,960
¥999 1 999
1,099 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279781 SMF-16G-UU
CADデータ
28(許容差:0〜-16μm) 48 37(±0.3) 38 16(許容差:0〜-9μm) 6 ¥2,240
¥1,390 1 1,390
1,529 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279797 SMF-20G-UU
CADデータ
32(許容差:0〜-19μm) 54 42(±0.3) 43 20(許容差:0〜-10μm) 8 ¥2,710
¥1,590 1 1,590
1,749 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279806 SMF-25G-UU
CADデータ
40(許容差:0〜-19μm) 62 59(±0.3) 51 25(許容差:0〜-10μm) 8 ¥3,850
¥2,090 1 2,090
2,299 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279815 SMF-30G-UU
CADデータ
45(許容差:0〜-19μm) 74 64(±0.3) 60 30(許容差:0〜-10μm) 10 ¥5,390
¥2,990 1 2,990
3,289 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279824 SMF-35G-UU
CADデータ
52(許容差:0〜-22μm) 82 70(±0.3) 67 35(許容差:0〜-12μm) 10 ¥7,440
¥3,980 1 3,980
4,378 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279833 SMF-40G-UU
CADデータ
60(許容差:0〜-22μm) 96 80(±0.3) 78 40(許容差:0〜-12μm) 13 ¥9,570
¥4,990 1 4,990
5,489 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07279842 SMF-50G-UU
CADデータ
80(許容差:0〜-22μm) 116 100(±0.3) 98 50(許容差:0〜-12μm) 13 ¥13,500
¥6,990 1 6,990
7,689 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
