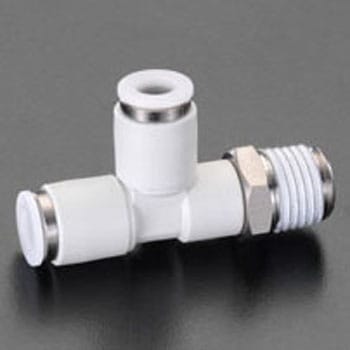

4mmX1/8T D型ユニオン
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
チューブ外径(Φmm)4
使用流体空気
使用圧力範囲(MPa)0～1
エスコ品番EA140HB-41
材質チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
形状D型ユニオン
材質(本体)真鍮、樹脂(PBT)
対辺(mm)10
寸法L1(mm)20.5
寸法A(mm)8
使用温度(℃)-15～60
寸法B(mm)16
寸法C(mm)10
穴径(最小)2.5mm
寸法L2(mm)18.5
取付ねじ1/8inchPT
材質(パッキン)NBR
内容量1個
