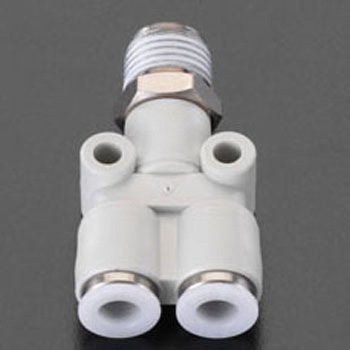

6mmX1/4PT[PT付]Y型ユニオン
![6mmX1/4PT[PT付]Y型ユニオン エスコ](http://jp.images-monotaro.com/Monotaro3/pi/full/mono03417626-130509-02.jpg "注文コード：03417626")
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
チューブ外径(Φmm)6
使用流体空気
使用圧力範囲(MPa)0～1
エスコ品番EA140HA-62
材質チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
形状Y型ユニオン
材質(本体)真鍮、樹脂(PBT)
寸法L(mm)49
対辺(mm)14
寸法A(mm)11
寸法F(mm)13.5
使用温度(℃)-15～60
寸法D(mm)26
寸法E(mm)4.2
寸法B(mm)17.5
寸法P(mm)13.5
取付ねじ1/4inchPT
寸法J(mm)25.5
材質(パッキン)NBR
内容量1個
