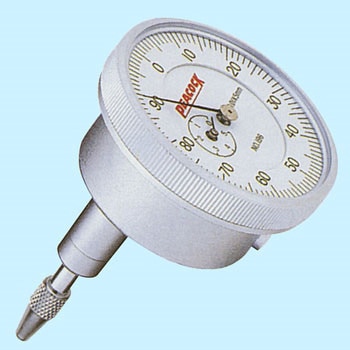

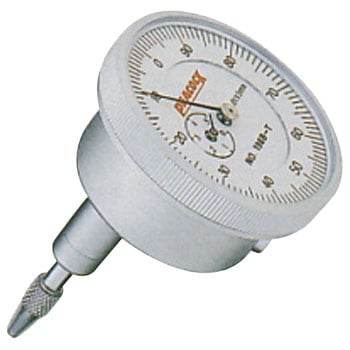

バックプランジャ形ダイヤルゲージ
スピンドルが、目盛板に対し直角に作動するダイヤルゲージです。バックプランジャ形ダイヤルゲージは、工作機械などのテーブルの水平出しや、狭い場所で目盛板が見えにくい箇所への使用に適します。多点測定治具への取付けに適します。
測定範囲(mm)5目量(mm)0.01測定力(N)1.4以下寸法H(mm)5.5寸法A(mm)58.5寸法D(mm)4.5寸法B(mm)38寸法C(mm)12.5外枠径(mm)38寸法I(mm)16.5戻り誤差(μm)4指示誤差[1/2回転](μm)12指示誤差[1回転](μm)14指示誤差[全測定範囲](μm)18測定子X-112隣接誤差(μm)10ホルダー径(mm)Φ8繰返し精密度(μm)3指示誤差[1/10回転](μm)8
注意
※別送商品につきましては、代金引換でのご注文の場合は翌日以降の出荷となります※校正書付商品については発注後のキャンセル不可となります。※品番に(メーカー実施校正書・トレサビリティ体系図付)、(校正企業実施校正書・トレサビリティ体系図付) を含む商品のみに該当する書類が付属します。
※校正書付き商品はメーカが校正を実施する「メーカー実施校正書・トレサビリティ体系図付き」とISO9001品質マネジメントシステムに基づく校正業者基準の校正ポイントにて校正を実施する「校正企業実施校正書・トレーサビリティ体系図付」があります。
※品番に(英語版校正証明書付)を含む商品はISO品質マネジメントシステムに基づく外部校正業者基準の校正ポイントにて校正を実施し書類発行後出荷致します。
全8種類を絞り込む
目盛仕様
内容量
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
ノギス・マイクロメータ・ダイヤルゲージ の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 注文コード | 品番 | 代替品注文コード | 代替品品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 64975357 | 196B-T(校正企業実施一般校正書・トレサビリティ体系図付) | 50786394 | 196B-T(英語版一般校正証明書付) |  | バックプランジャ形ダイヤルゲージ | Peacock(尾崎製作所) | 1セット | ￥15,980 税込￥17,578 | メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい) |
| 64975366 | 196B(校正企業実施一般校正書・トレサビリティ体系図付) | 50786385 | 196B(英語版一般校正証明書付) |  | バックプランジャ形ダイヤルゲージ | Peacock(尾崎製作所) | 1セット | ￥15,980 税込￥17,578 | メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい) |
