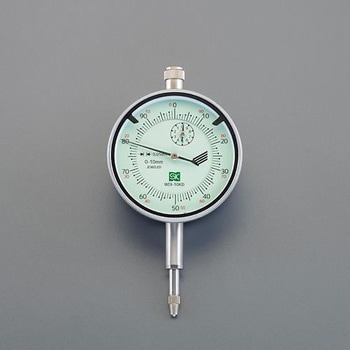

外枠の外径Φ57mmのロングストロークダイヤルゲージです。リミット針、外枠クランプが標準付属されています。外枠とオオイ板を一体成形し、Oリングを組込んでいますので、前面からの水や油などの侵入がありません。ステム・スピンドルはステンレス焼入れ鋼。ハードな使用にも耐える高い強度を持っています。従来品にくらべ部品点数を25%カット、大幅に軽量化されています。超硬合金製測定子を使用しています。大歯車には、摩耗、変形の少ないステンレス鋼を採用しています。オオイ板表面にハードコーティングを施し、耐傷性及び耐薬品性にも優れています。
全長(mm)115
測定範囲(mm)20
シリーズ2
目量(mm)0.01
寸法A(mm)40
寸法F(mm)17.5
寸法D(mm)16.5
測定力(N)2.0以下
寸法E(mm)20
寸法B(mm)75
寸法C(mm)57
目盛仕様±0~100
寸法I(mm)8
寸法G(mm)29.7
寸法H(Φmm)52
戻り誤差(μm)7
指示誤差[1回転](μm)±15
指示誤差[全測定範囲](μm)±20
長針1回転(mm)1
繰返し精度(μm)5
