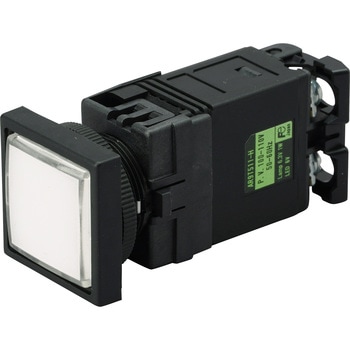

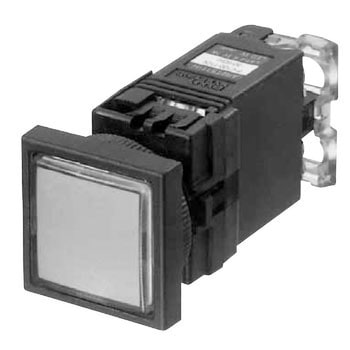

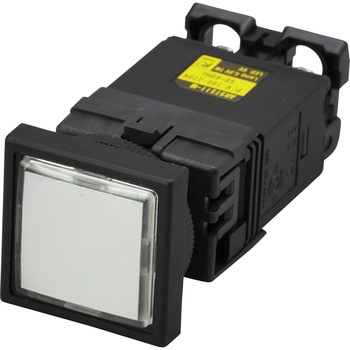

表示灯 DR22シリーズ (平形□24)
高輝度LED照光品「ぴかりくん」を標準化
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
- 形状
- 角
- 取付穴径(Φmm)
- 22.3/25.5
- 光源
- LED
- 汚染度(使用環境)
- 3
- 使用周囲温度(℃)
- -20～+50(ただし、氷結、結露なきこと)
- 衝撃(m/s2)
- 耐久性：500
- 振動
- 共振試験：複振幅0.1mm 周波数10～55Hz/定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 絶縁抵抗(MΩ)
- 充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
- 相対湿度
- 盤内：45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 定格インパルス耐電圧(kV)
- 6
- 保護構造
- IP65(防油形)
- 保存温度(℃)
- -40～+80
- 内容量
- 1個
全12種類を絞り込む
定格電圧(V)
発光色
トランス
定格絶縁電圧(V)
角形パイロットランプ の新着商品
カテゴリ
商品レビュー
2025-04-15
用途: 200ｖポンプの運転表示灯
農・林・水産業
ウォルボックス表面に取り付けて使用。
トランスユニットの奥行きを短くできれば内部のクリアランス確保が楽になるのでトランスユニットの向きに選択肢があると文句なし。
1人が参考にしています
対象商品 : 08509767
2024-04-22
用途: 制御盤の正常ランプ表示として
システム・クリエイト 様
正常ランプとして使用しました。
形状が正方形ですが、取付穴は丸φ22ですので、取付加工も容易にできます。
記名式で、内部専用記名板に文字を記入できますので、銘板が不要です。
表示感度も悪くはないです。
2025-01-02
用途: 検査装置
テクノワン 様
納期が早くて助かりました。価格も品質も問題ありません。
対象商品 : 08509837
2019-06-05
用途: 制御盤のメンテナンス
星電機 様
製品自体には問題はないですが、表示灯とトランスユニットを組み立てるとガタ付きが有ります。
但し、埋込穴が22と25の共用は良い所だと思います。
2人が参考にしています
