日本圧着端子製造(JST)

プリント基板用コネクタ NHシリーズ ハウジング

プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)
プリント基板用コネクタ NHシリーズ ハウジング 日本圧着端子製造(JST)


プリント基板用コネクタ NHシリーズ ハウジング 5.00 (2件の商品レビュー)

くり返し応力(挿抜寿命)に対し、永久変形を生じ難く、寿命特性が抜群です。
高接触圧、低接触圧のいずれも高信頼性を発揮します。
相手ポストの板厚に対する許容度が大きく、こじりに対して変形しにくくなっています。
規格
Recognised E 60389
Certified LR 20812、R75086
定格電圧(V)
250 AC・DC
耐電圧
AC 1500V・1分間
定格電流(A)
3 AC・DC(AWG#22使用時)
電線抱合範囲AWG(#)
30〜22
適合プリント基板厚さ(mm)
1.6
材質
ナイロン6
色
ナチュラル(白)
使用温度範囲(℃)
-25〜+85(通電時の温度上昇値を含む)
絶縁抵抗(MΩ)
500以上
接触抵抗(mΩ)
初期：15以下、環境試験後：20以下

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
26 件中 1 - 26 件
注文
コード
品番
内容量
極数
寸法A(mm)
寸法B(mm)
寸法C(mm)
参考
基準
価格
(税別)
通常価格
(税別) 		購入数 販売価格
(税別)
出荷
関連		 数量
08526743 H2P-SHF-AA 1パック(1000個) 2 2.5 5.7 8.7 オープン
￥6,690 1 ￥6,690
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526752 H3P-SHF-AA 1パック(1000個) 3 5 8.2 11.2 オープン
￥9,790 1 ￥9,790
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526761 H4P-SHF-AA 1パック(1000個) 4 7.5 10.7 13.7 オープン
￥15,900 1 ￥15,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526777 H5P-SHF-AA 1パック(1000個) 5 10 13.2 16.2 オープン
￥19,900 1 ￥19,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526786 H6P-SHF-AA 1パック(1000個) 6 12.5 15.7 18.7 オープン
￥23,900 1 ￥23,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526795 H7P-SHF-AA 1パック(500個) 7 15 18.2 21.2 オープン
￥13,900 1 ￥13,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526804 H8P-SHF-AA 1パック(500個) 8 17.5 20.7 23.7 オープン
￥15,900 1 ￥15,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526813 H9P-SHF-AA 1パック(500個) 9 20 23.2 26.2 オープン
￥17,900 1 ￥17,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
08526822 H10P-SHF-AA 1パック(500個) 10 22.5 25.7 28.7 オープン
￥19,900 1 ￥19,900
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
00714692 H11P-SHF-AA 1袋(10個) 11 25 28.2 31.2 オープン
￥219 1 ￥219
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
00714708 H12P-SHF-AA 1袋(10個) 12 27.5 30.7 33.7 オープン
￥229 1 ￥229
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
00714717 H13P-SHF-AA 1袋(10個) 13 30 33.2 36.2 オープン
￥239 1 ￥239
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
返品不可

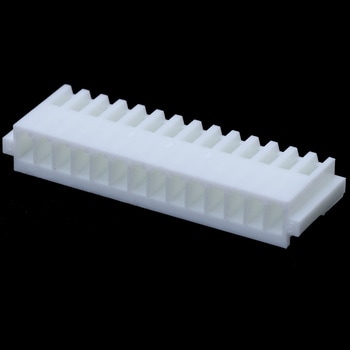

00714726 H14P-SHF-AA 1袋(10個) 14 32.5 35.7 38.7 オープン
￥259 1 ￥259
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）

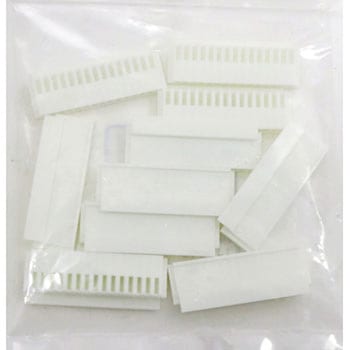

00714735 H15P-SHF-AA 1袋(10個) 15 35 38.2 41.2 オープン
￥269 1 ￥269
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

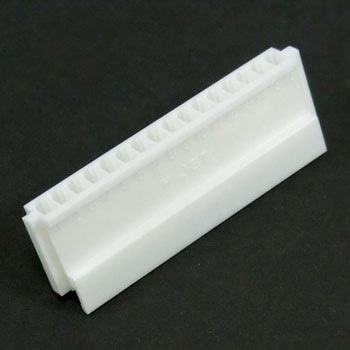

00714744 H16P-SHF-AA 1袋(10個) 16 37.5 40.7 43.7 オープン
￥339 1 ￥339
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
00714753 H18P-SHF-AA 1袋(10個) 18 42.5 45.7 48.7 オープン
￥399 1 ￥399
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
00714762 H20P-SHF-AA 1袋(10個) 20 47.5 50.7 53.7 オープン
￥439 1 ￥439
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）

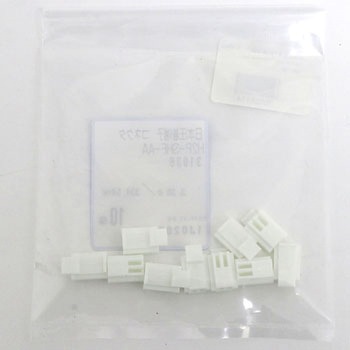

70826114 H2P-SHF-AA 1袋(10個) 2 2.5 5.7 8.7 オープン
￥66 1 ￥66
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
70826132 H4P-SHF-AA 1袋(10個) 4 7.5 10.7 13.7 オープン
￥159 1 ￥159
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

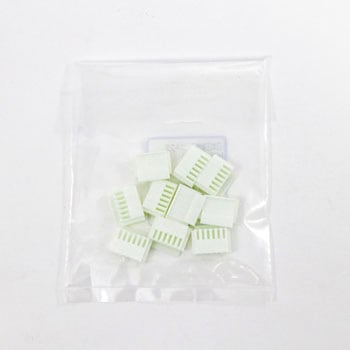

70826157 H6P-SHF-AA 1袋(10個) 6 12.5 15.7 18.7 オープン
￥239 1 ￥239
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
70826123 H3P-SHF-AA 1袋(10個) 3 5 8.2 11.2 オープン
￥97 1 ￥97
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
70826148 H5P-SHF-AA 1袋(10個) 5 10 13.2 16.2 オープン
￥199 1 ￥199
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
70826166 H7P-SHF-AA 1袋(10個) 7 15 18.2 21.2 オープン
￥129 1 ￥129
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可

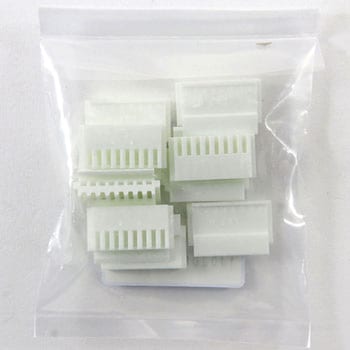

70826175 H8P-SHF-AA 1袋(10個) 8 17.5 20.7 23.7 オープン
￥139 1 ￥139
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
70826184 H9P-SHF-AA 1袋(10個) 9 20 23.2 26.2 オープン
￥159 1 ￥159
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可
70826193 H10P-SHF-AA 1袋(10個) 10 22.5 25.7 28.7 オープン
￥159 1 ￥159
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
↑各品番毎の詳細は注文コードをクリックしてください。
