中継接続用コネクタ CLシリーズ コンタクト

中継接続用コネクタ CLシリーズ コンタクト JST(日本圧着端子製造) 中継接続用コネクタ CLシリーズ コンタクト JST(日本圧着端子製造) 中継接続用コネクタ CLシリーズ コンタクト JST(日本圧着端子製造) 中継接続用コネクタ CLシリーズ コンタクト JST(日本圧着端子製造)

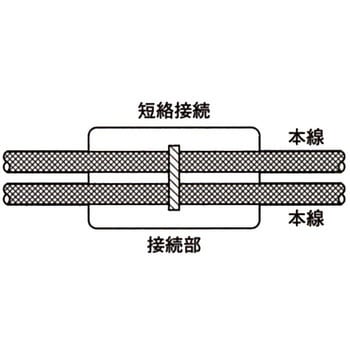

プライヤーなどの簡単な工具で分岐・短絡接続ができる圧接タイプコネクタです。簡単な接続箇所にご使用いただけます。
接続の際、電線の被覆を剥ぐ必要がありません。もちろん特殊な工具も不要、プライヤなどの工具でコネクタ本体を押えるだけで、内部のコンタクト(フォーク状の接触子)が、電線に確実に圧接され接続が完了します。
接続線の絶縁処理は全く不要。あらかじめ装着されたハウジングが信頼性の高い絶縁効果を示します。
電線接続時の電線のズレやミス接続を防ぐため、電線仮止め機構を内蔵。作業性を向上させました。

規格
Listed E42024
Certified LR 20812
仕様RoHS対応品 材質黄銅・6ナイロン 使用温度範囲(℃)105(通電時の温度上昇値を含む) 寸法L(mm)20 寸法H(mm)11 定格電圧(V)300 AC・DC
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード
電線抱合範囲AWG(#)
寸法W(mm)
接続形式
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
08527407 CL-2218T 1パック(500個) MAX 7A AC・DC 22~18 13.8 分岐
オープン
15,980
17,578 (税込)
当日出荷
08527416 CL-1814T 1パック(500個) MAX 15A AC・DC 18~14 14.4 分岐
オープン
15,980
17,578 (税込)
93日以内出荷

返品不可
08527425 CL-2218S 1パック(500個) MAX 7A AC・DC 22~18 13.8 短絡
オープン
14,980
16,478 (税込)
93日以内出荷

返品不可
08527434 CL-1814S 1パック(500個) MAX 15A AC・DC 18~14 14.4 短絡
オープン
14,980
16,478 (税込)
93日以内出荷

返品不可
31362827 CL-2218T 1セット(10個) MAX 7A AC・DC 22~18 13.8 分岐
オープン


取扱い終了

返品不可
31362836 CL-1814T 1セット(10個) MAX 15A AC・DC 18~14 14.4 分岐
オープン


取扱い終了

返品不可
31362845 CL-2218S 1セット(10個) MAX 7A AC・DC 22~18 13.8 短絡
オープン


取扱い終了

返品不可
31362854 CL-1814S 1セット(10個) MAX 15A AC・DC 18~14 14.4 短絡
オープン


取扱い終了

返品不可
