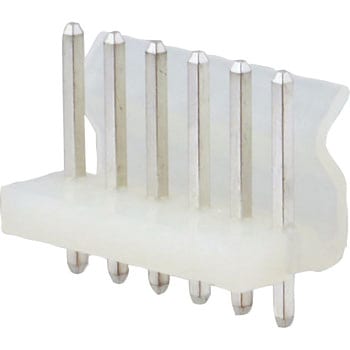

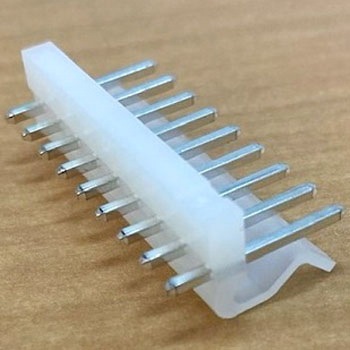

電線対基板用コネクタ 3.96mmピッチ ウエハー ストレートタイプ 5273
- 仕様
- ロック付き
ELVおよびRoHS対応済み - 使用温度範囲(℃)
- -40～+105
(通電による温度上昇分も含む) - 規格
- ULファイルNo.：E29179
CSAファイルNo.：LR19980 - 表面処理
- PCテール部：Tin(Sn)
下地：Copper(Cu) - コンタクト保持力
- 19.6N(4.41lb)
(最小、1極あたり)
- 適合
- ハウジング：5195
- 種別
- 基板用ヘッダー

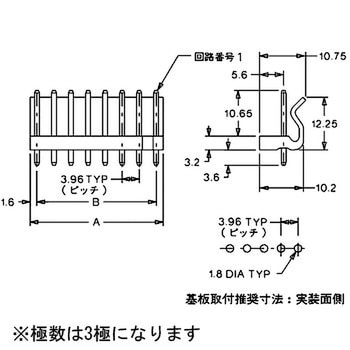

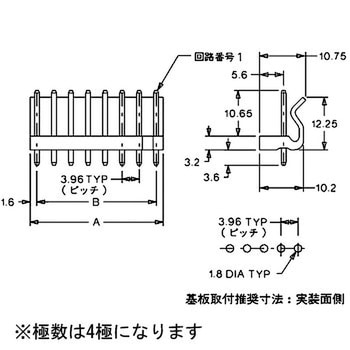

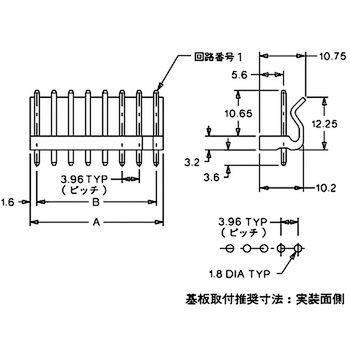

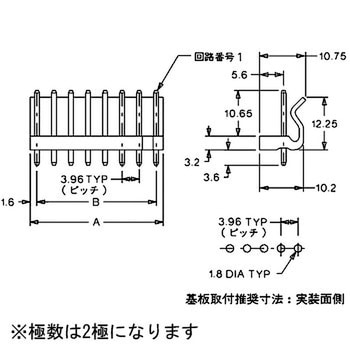

- 長さ(mm)
- PCテール：3.60(.142″)
- 幅(mm)
- 10.75(.423″)
- 高さ(mm)
- 13.85(.545″)
- ピッチ(mm)
- 3.96
- 定格電圧(V)
- 250(最大)
- 耐電圧
- AC1500V/1分間
- 列数
- 1
- 定格電流(A)
- 7.0(最大)
- 材質(コンタクト)/処理
- 黄銅(CuZn)/Tin(Sn)
- 材質(ハウジング)
- ナイロン66
- 形態
- ストレート
- 絶縁抵抗(MΩ)
- 1000以上
- 接触抵抗(mΩ)
- 10以下
- 難燃性
- UL94V-2
- 適合パネル厚さ(mm)
- 1.6(.062″)
- 挿抜耐久
- 30 cycles(回数)min.
- 縦列スタック(エンド・ツー・エンド)
- 不可
- 回路番号1センターから近接ハウジング端までの距離(mm)
- 1.60(.063″)
- ピンサイズ
- 1.14mm(.045")、Square

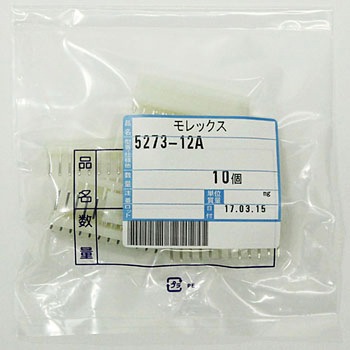

- 内容量
- 1パック(10個)
全11種類を絞り込む
極数
寸法A(mm)
寸法B(mm)
