中継用コネクタ 6.7mmピッチ 3191シリーズ プラグハウジング 極数1~15、定格電流6~12A、定格電圧600V



中継用コネクタ 6.7mmピッチ 3191シリーズ プラグハウジング 5.00 (3件の商品レビュー)

適合
リセプタクル:3191-R1
ターミナル:1190、1380、1434
使用温度範囲(℃)
-40〜+105
(通電による温度上昇分も含む)
規格
ULファイルNo.:E29179
CSAファイルNo.:LR19980
TUVファイルNo.:R75107
挿入力
15.70N(3.53lb)
(最大、1極あたり)
コンタクト挿入力
22.2N(4.99lb)
(最大、1極あたり)
コンタクト保持力
89.00N(20.01lb)
(最小、1極あたり)
抜去力
4.45N(1.00lb)
(最小、1極あたり)
種別
圧着ハウジング
形状
両用
ピッチ(mm)
6.7
定格電圧(V)
600(最大)
耐電圧
AC1500V/1分間
材質(ハウジング)
ナイロン66
絶縁抵抗(MΩ)
1000以上
接触抵抗(mΩ)
10以下
難燃性
UL94V-2
縦列スタック(エンド・ツー・エンド)
不可
電線挿入角度
ストレート
内容量
1パック(10個)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード

品番
パネルマウント

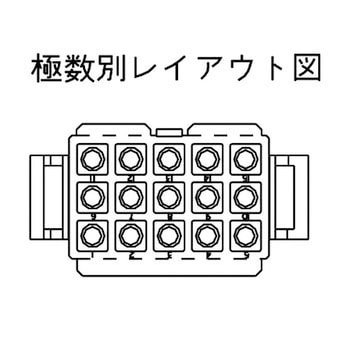

極数
列数
定格電流(A)

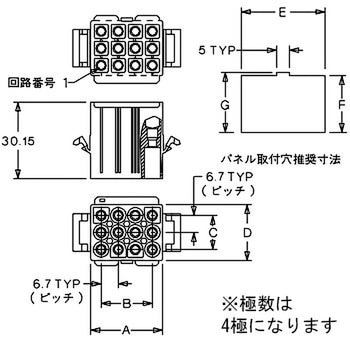

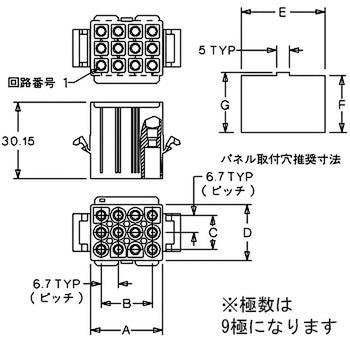

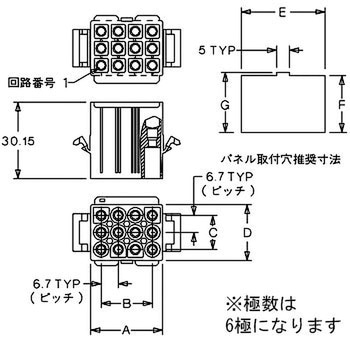

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法D(mm)
寸法E(mm)
寸法F(mm)
寸法G(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

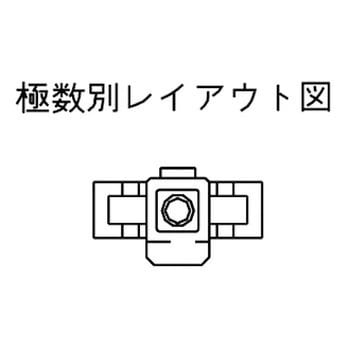

08561962 3191-01P1 不可 1 1 12 8.15 - - 8.15 12.3 8.7 10 オープン
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

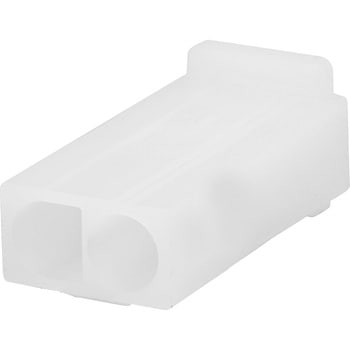

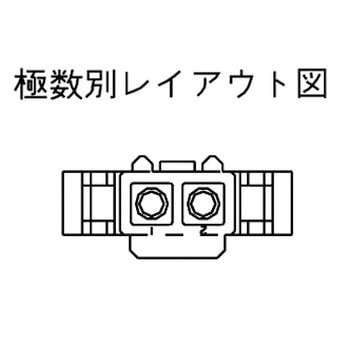

08561971 3191-02P1 不可 2 1 12 14.85 6.7 - 8.15 20.3 8.7 10 オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

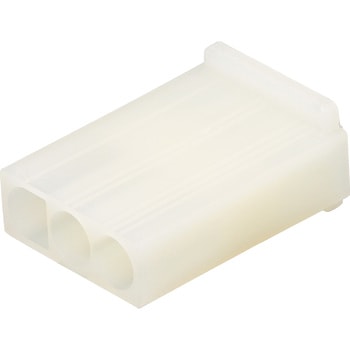

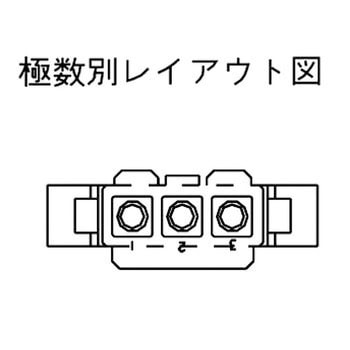

08561987 3191-03P1 不可 3 1 11 21.55 13.4 - 8.15 25.9 8.7 10 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

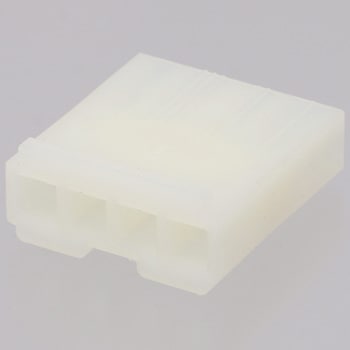

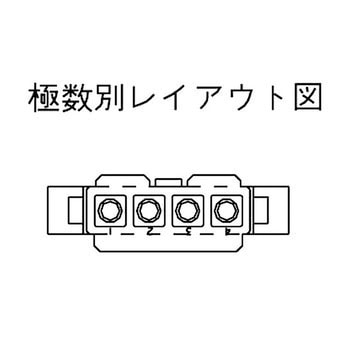

08561996 3191-04P1 不可 4 1 9 28.2 20.1 - 8.15 32.2 8.7 10 オープン
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

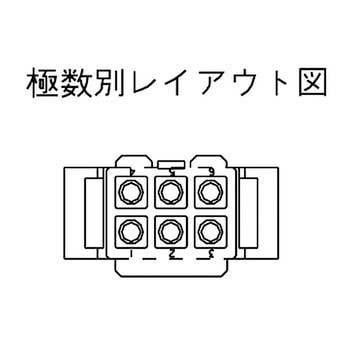

08562005 3191-06P1 不可 6 2 9 21.55 13.4 6.7 15.35 26.6 15.7 17.3 オープン
¥269 1 ¥269
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

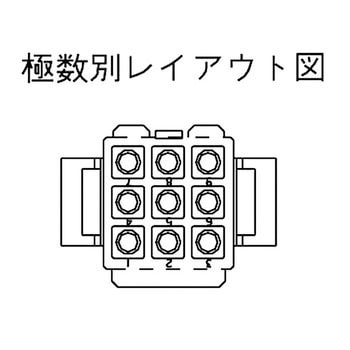

08562014 3191-09P1 不可 9 3 8 21.55 13.4 13.4 22.05 26.6 22.4 23.9 オープン
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

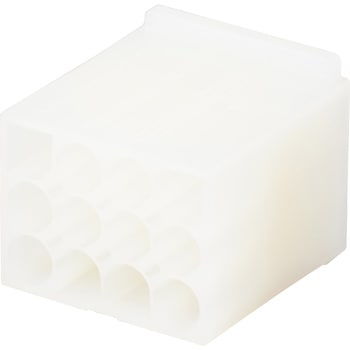

08562023 3191-12P1 不可 12 3 7 28.25 20.1 13.4 22.05 33 22.4 23.9 オープン
¥369 1 ¥369
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

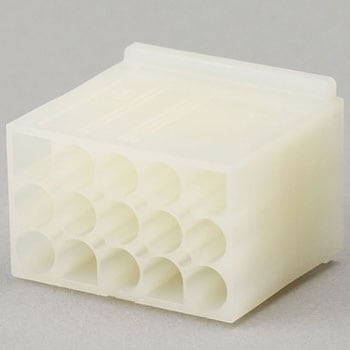

08562032 3191-15P1 不可 15 3 6 34.95 26.8 13.4 22.05 39.4 22.4 23.9 オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

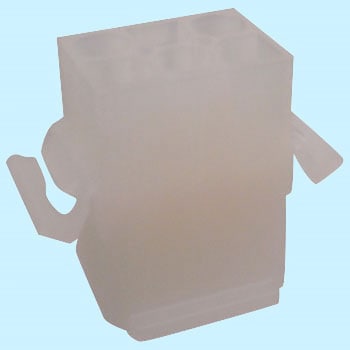

08562041 3191-01P 1 1 12 8.15 - - 8.15 12.3 8.7 10 オープン
¥109 1 ¥109
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
08562057 3191-02P 2 1 12 14.85 6.7 - 8.15 20.3 8.7 10 オープン
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

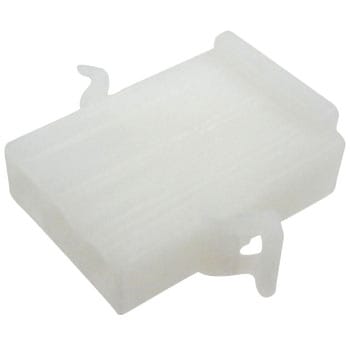

08562066 3191-03P 3 1 11 21.55 13.4 - 8.15 25.9 8.7 10 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

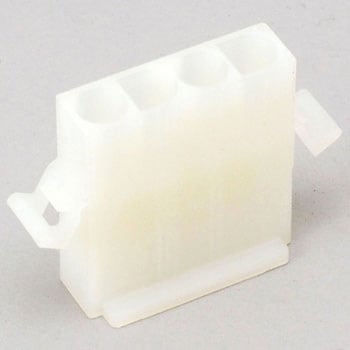

08562075 3191-04P 4 1 9 28.2 20.1 - 8.15 32.2 8.7 10 オープン
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

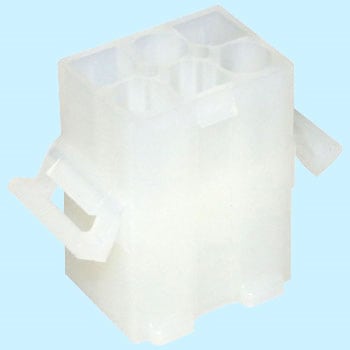

08562084 3191-06P 6 2 9 21.55 13.4 6.7 15.35 26.6 15.7 17.3 オープン
¥269 1 ¥269
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08562093 3191-09P 9 3 8 21.55 13.4 13.4 22.05 26.6 22.4 23.9 オープン
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08562102 3191-12P 12 3 7 28.25 20.1 13.4 22.05 33 22.4 23.9 オープン
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

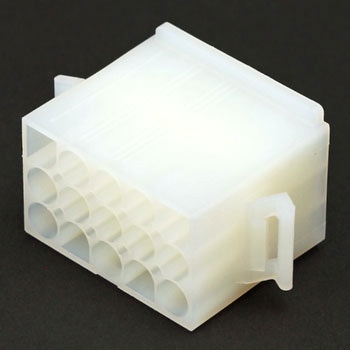

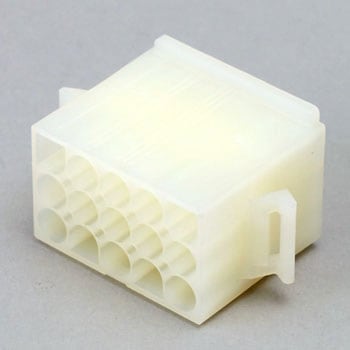

08562111 3191-15P 15 3 6 34.95 26.8 13.4 22.05 39.4 22.4 23.9 オープン
¥519 1 ¥519
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 3 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 配線の中継に使用

以前からmolexのナイロンコネクタは使用していたので、特に問題はありません。工具もmolex製の物を使用し使いなれているので次も同じものを購入しようとおもいます。

これは注文コード 08561971 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-11-10]

満足度: 5

用途: オリジナルメカの電源ケーブルの接続

非常に商品が安定していて常に同じクオリティなので安心して使用することができる。
改善点は特になし、このままの品質で必要十分。

これは注文コード 08562057 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-01-22]

満足度: 5

用途: ケーブル製作

10個入りが重宝しています。

これは注文コード 08562005 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-10-14]

ご質問件数:1この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。

  • 質問:
    内容量は?
    回答:
    内容量は、 1パック(10個入)です。
    このFAQは注文コード 08561962 についての質問です。 参考になりましたか? このFAQが参考になった。
    [2011-10-31]
