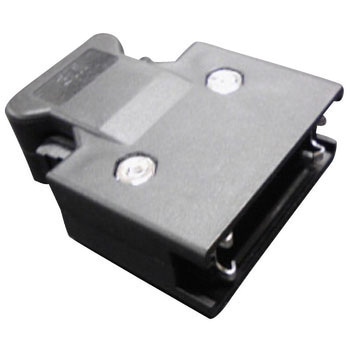

Name: ミニチュアデルタリボン(MDR)システム ノンシールドシェルキット(ストレート型)
Brand: 3M(スリーエム)
Rating: 3.25 (4 reviews)

お手数ですが下記URLのお問合せフォームよりご依頼ください。お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。 https://help.monotaro.com/app/ask 書類名） 1：SDS(MSDS) 2：RoHS(2) 3：非該当証明書 4：ChemSHERPA 5：その他（ミルシート・出荷証明書）

ミニチュアデルタリボン(MDR)システムノンシールドシェルキット(ストレート型)

(4件のレビュー)

ハーフピッチI/Oコネクタの「業界の標準品」MDRシステム
はんだ付けプラグと通常の圧接型プラグに適合
組み立て性と強度を両立させた同一形状の2ピース構造
グランドプレートによる効率的なシールド処理

材質

シェルボディ：ガラス強化ポリエステル
ラッチ：ポリエステル及びステンレス
ケーブルクランプ：ステンレス鋼

適合コネクタ

MDRはんだ付プラグ
MDRプラグ

仕様グランドプレート付周囲温度(℃)-55～+85(最大負荷条件で連続使用できる温度範囲) 適合パネル厚さ(mm)2.0mm以下(ワッシャー厚含む) 適合締付トルク(N・m[kgf・cm])0.20±0.05(2.0±0.5) 内容量1個

注意

※ジャックスクリューM2.6型はパラマウントされたリセプタクルとは適合しません。

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

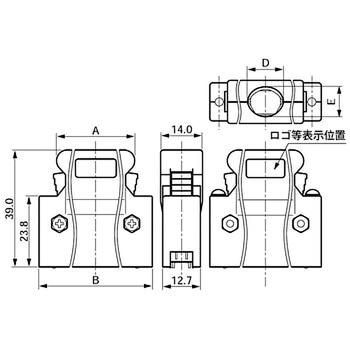

注文コード	品番選択解除 10314-52A0-008 10314-52F0-008 10320-52A0-008 10320-52F0-008 10326-52A0-008 10326-52F0-008 10336-52A0-008 10336-52F0-008 10350-52A0-008 10350-52F0-008	固定方法選択解除ジャックスクリューM2.6型ワンタッチ型	極数選択解除 14 20 26 36 50	適合ケーブル選択解除外覆仕上がり径：最小Φ7.0mm/最大：Φ8.0mm 外覆仕上がり径：最小Φ11.0mm/最大：Φ12.0mm 外覆仕上がり径：最小Φ15.0mm/最大：Φ16.0mm	寸法A(mm) 選択解除 18.2 22.0 25.8 32.2 41.1	寸法B(mm) 選択解除 29.5 33.3 37.2 43.5 52.4	寸法C(mm) 選択解除 23.6 27.4 31.3 37.6 46.5	寸法D(mm) 選択解除 8.5 12.0 17.0	寸法E(mm) 選択解除 7.0 10.0 14.0	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
08581011	10314-52A0-008	ジャックスクリューM2.6型	14	外覆仕上がり径：最小Φ7.0mm/最大：Φ8.0mm	18.2	29.5	23.6	8.5	7.0	オープン	￥419	￥419	￥461 （税込）	当日出荷
08581027	10320-52A0-008	ジャックスクリューM2.6型	20	外覆仕上がり径：最小Φ11.0mm/最大：Φ12.0mm	22.0	33.3	27.4	12.0	10.0	オープン	￥429	￥429	￥472 （税込）	当日出荷
08581036	10326-52A0-008	ジャックスクリューM2.6型	26	外覆仕上がり径：最小Φ11.0mm/最大：Φ12.0mm	25.8	37.2	31.3	12.0	10.0	オープン	￥449	￥449	￥494 （税込）	当日出荷
08581045	10336-52A0-008	ジャックスクリューM2.6型	36	外覆仕上がり径：最小Φ15.0mm/最大：Φ16.0mm	32.2	43.5	37.6	17.0	14.0	オープン	￥459	￥459	￥505 （税込）	当日出荷
08581054	10350-52A0-008	ジャックスクリューM2.6型	50	外覆仕上がり径：最小Φ15.0mm/最大：Φ16.0mm	41.1	52.4	46.5	17.0	14.0	オープン	￥519	￥519	￥571 （税込）	当日出荷
08581063	10314-52F0-008	ワンタッチ型	14	外覆仕上がり径：最小Φ7.0mm/最大：Φ8.0mm	18.2	29.5	23.6	8.5	7.0	オープン	￥419	￥419	￥461 （税込）	当日出荷
08581072	10320-52F0-008	ワンタッチ型	20	外覆仕上がり径：最小Φ11.0mm/最大：Φ12.0mm	22.0	33.3	27.4	12.0	10.0	オープン	￥429	￥429	￥472 （税込）	当日出荷
08581081	10326-52F0-008	ワンタッチ型	26	外覆仕上がり径：最小Φ11.0mm/最大：Φ12.0mm	25.8	37.2	31.3	12.0	10.0	オープン	￥449	￥449	￥494 （税込）	当日出荷
08581097	10336-52F0-008	ワンタッチ型	36	外覆仕上がり径：最小Φ15.0mm/最大：Φ16.0mm	32.2	43.5	37.6	17.0	14.0	オープン	￥459	￥459	￥505 （税込）	当日出荷
08581106	10350-52F0-008	ワンタッチ型	50	外覆仕上がり径：最小Φ15.0mm/最大：Φ16.0mm	41.1	52.4	46.5	17.0	14.0	オープン	￥519	￥519	￥571 （税込）	当日出荷

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

接続・省配線(制御機器) の新着商品

金メッキ RCAパネルジャック共立電子産業税込￥516 ￥469

キャノンコネクター B-XL-3シリーズ ITTキャノン税込￥699 ￥635

RCA ジャックボード共立電子産業税込￥307～￥279～

プッシュプル・小型・丸型・耐熱性気密ソケット Bシリーズ LEMO 税込￥15,378～￥13,980～

フジコン貫通型端子台フジコン税込￥3,298～￥2,998～

MCX型プラグ付き RG-174/U 同軸コネクタ付きケーブルトーコネ(東洋コネクター) 税込￥3,628～￥3,298～

RCA延長用アダプタ共立電子産業税込￥186 ￥169

RCAプラグ共立電子産業税込￥120 ￥109

組端子台東洋技研税込￥428～￥389～

コネクタ HIROSE(ヒロセ電機) 税込￥5,168 ￥4,698

アース連結端子台不二電機工業税込￥10,558 ￥9,598

USB3Visionケーブル 3M(スリーエム) 税込￥5,938～￥5,398～

NCSシリーズ汎用大型メタルコネクタ中継アダプタ七星科学研究所税込￥1,033～￥939～ (10)

金メッキ RCAプラグ共立電子産業税込￥516 ￥469

端子カバーマルヤス電業税込￥54 ￥49

金メッキ仕様 RCAプラグ共立電子産業税込￥956 ￥869

RFコネクタ日本モレックス(molex) 税込￥1,066～￥969～

Cinch 同軸コネクタメス，オス SMAコネクタ， 142-0901-941 CINCH 税込￥2,198～￥1,998～

BNC50Ω型プラグ付き 5D-2W 同軸コネクタ付きケーブルトーコネ(東洋コネクター) 税込￥3,518～￥3,198～

組端子台東洋技研税込￥406～￥369～

カテゴリ

商品レビュー

2024-12-17

用途：: サーボアンプとの接続

製造業

サーボアンプへの信号線を接続する時に使用しますが、コネクタの篏合と
外しやすさと外れにくさがちょうどいい。

対象商品：: 08581011

2022-06-04

用途：: 通信ケーブルのコネクタに使用予定だった

コネクタの固定がネジ式だった。参考図に、リリースのボタンが付いていた為、購入した。（勘違いした）

対象商品：: 08581054

2021-04-04

用途：: アンプユニットの信号用

アテック様

普通に使用できました。
こんなもんかな？
ぐらいです。

対象商品：: 08581106

2015-04-13

用途：: コネクターのカバー

コネクターの取り外しのレバーがとてもよい
