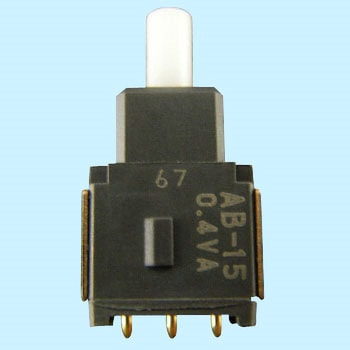

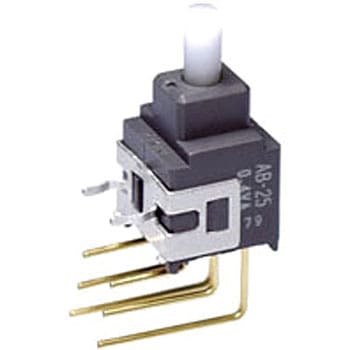

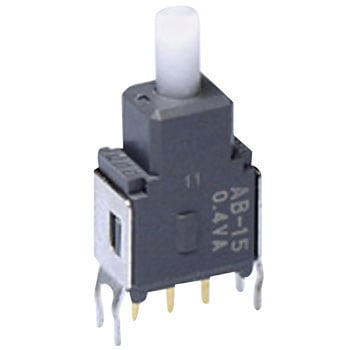

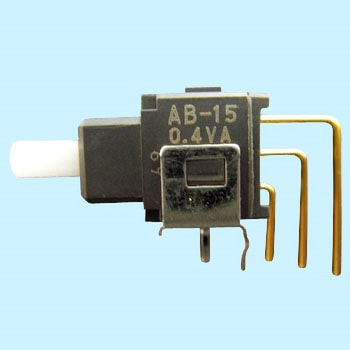

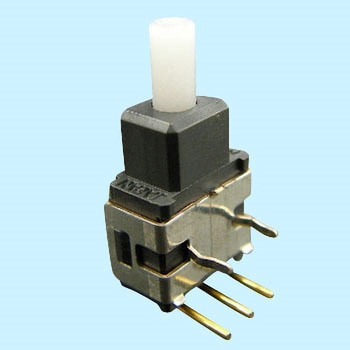

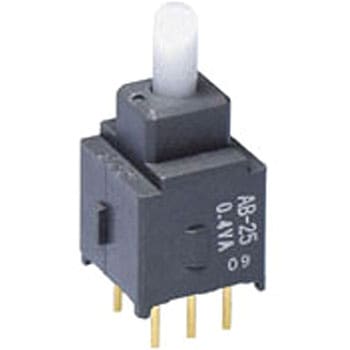

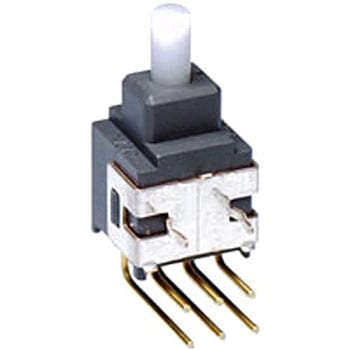

押ボタンスイッチ Aシリーズ
丸洗い洗浄が可能：ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
フラックスの侵入をシャットアウト：端子部はエポキシシール等により、フラックス等の侵入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
スライディング・ツイン・クロスバー・コンタクト機構採用：丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。
ソフトな操作フィーリング：プランジャとコイルバネ、転換子の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。

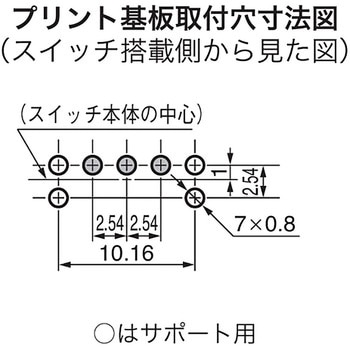

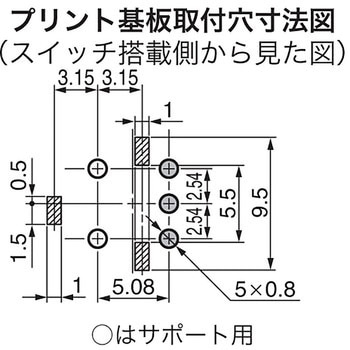

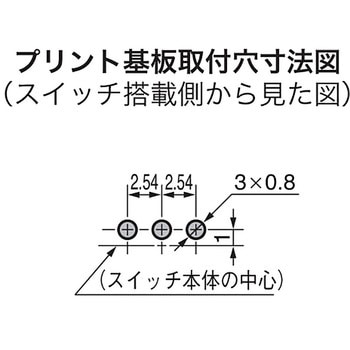

インチピッチ(2.54mm)採用：端子間ピッチはインチピッチを採用したプリント基板用です。
1/2インチカードラックに適用可能：PC-H、PC-V端子形は、1/2インチカードラックに適用が可能です。
電流容量
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
種類丸洗い、非照光タイプ
使用温度範囲(℃)-30～85
ボタン形状丸(別売り)
ボタン色黒・赤・白(別売り)
動作方式モメンタリ
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)50以下(20mV 10mAにて)
機械的開閉耐久性50000回以上
電気的開閉耐久性50000回以上
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
注意
※丸洗い洗浄について：はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。洗浄条件：深さ5cmの液浴槽にて、5分以内で実施してください。尚、洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
※操作部は別売りとなっています。
