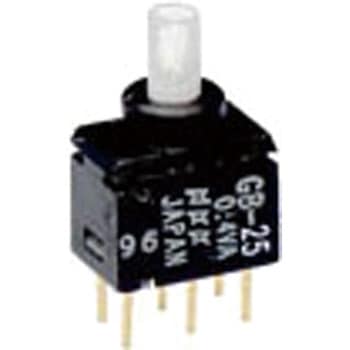

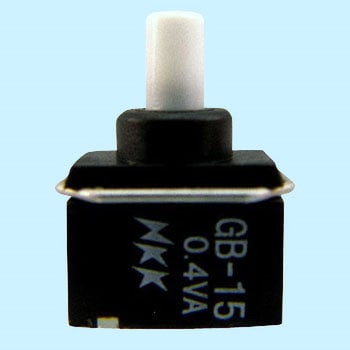

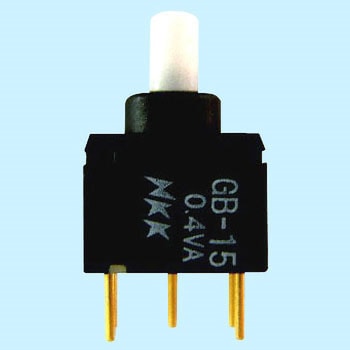

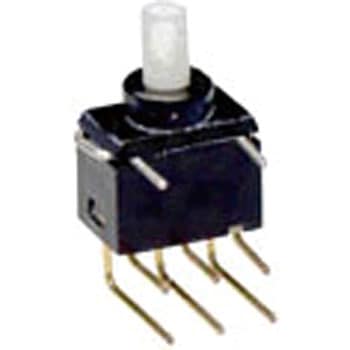

押ボタンスイッチ Gシリーズ
丸洗い洗浄が可能：ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
ソフトな操作フィーリング：二つのコイルバネとプランジャの組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
フラックスの侵入をシャットアウト：端子部はエポキシシール等により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
スライディング・ツイン・クロスバー・コンタクト機構採用：丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。
全モールドタイプ：全モールドタイプのため、静電耐圧に優れています。

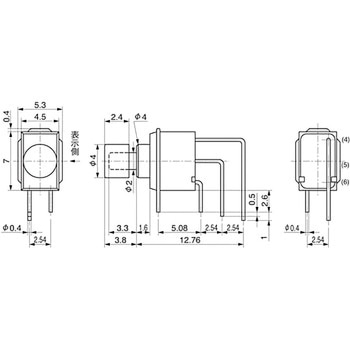

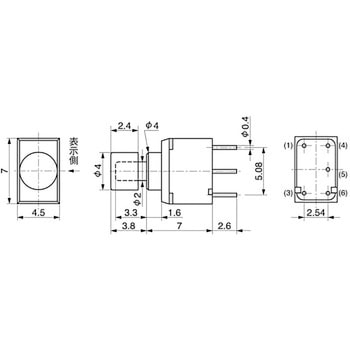

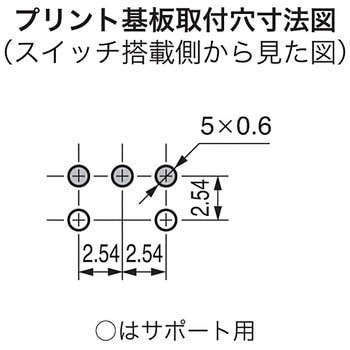

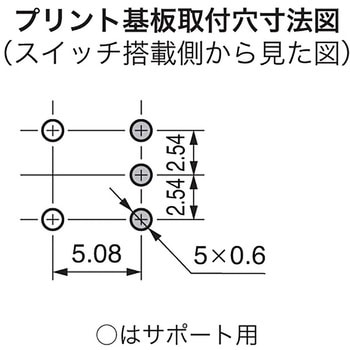

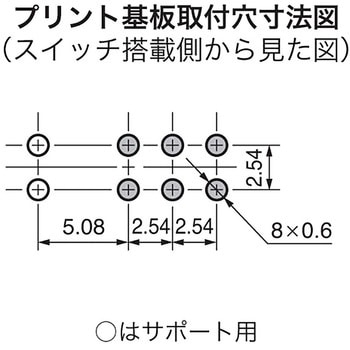

インチピッチ(2.54mm)採用：端子間ピッチはインチピッチを採用したプリント基板用です。
極超小形を実現しました。実装密度が高く、軽量化にも貢献します。

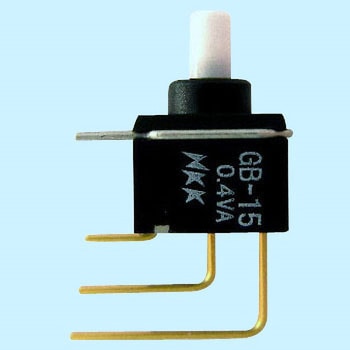

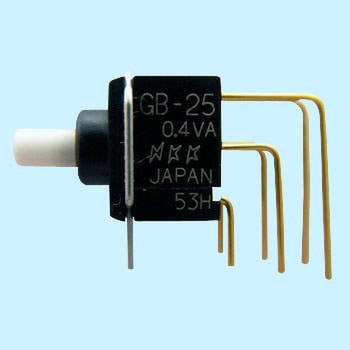

1/2インチカードラックに適用可能：PC-H、PC-V端子形は、1/2インチカードラックに適用が可能です。
種類非照光式
使用温度範囲(℃)-30～85
ボタン形状丸
ボタン色黒・赤・白
耐電圧AC500V 1分間以上
動作方式モメンタリ
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)80以下(20mV 10mAにて)※導電部抵抗を除く接点部は50mΩ以下)
機械的開閉耐久性50000回以上
電気的開閉耐久性50000回以上
電流容量(AC/DC共通)：推奨範囲/0.4VA MAX. 28V MAX.(適合電圧範囲/20mA～28V・適合電流範囲/0.1mA～0.1A)、最大28V 0.1Aの場合 耐久性は10，000回・最小20mV0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
内容量1個
