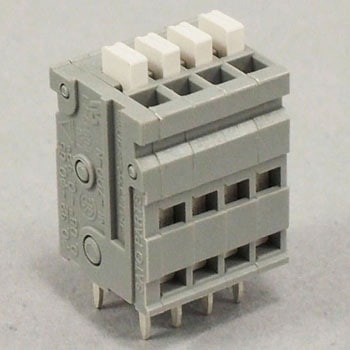

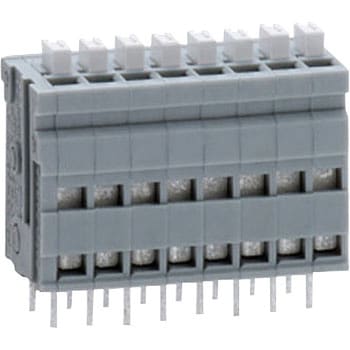

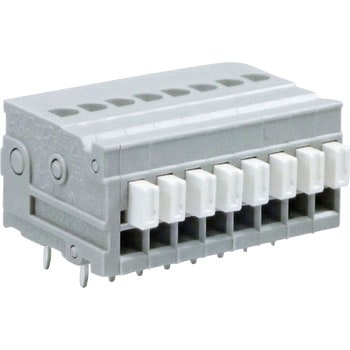

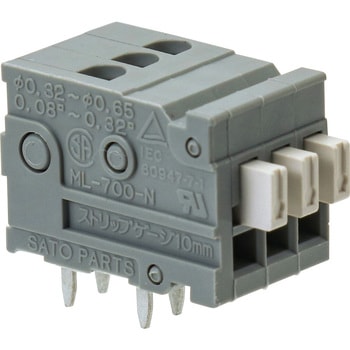

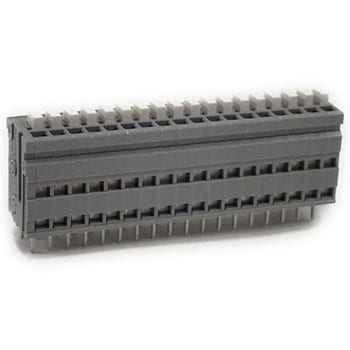

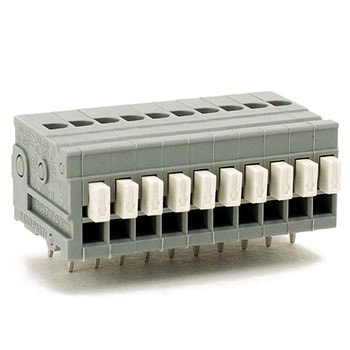

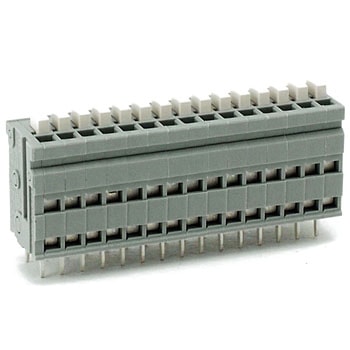

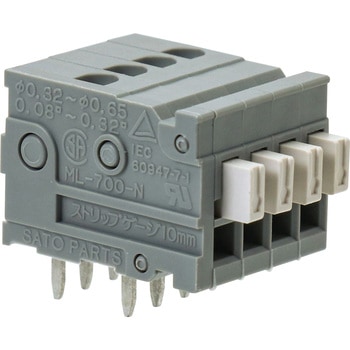

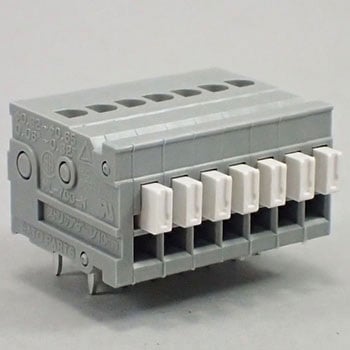

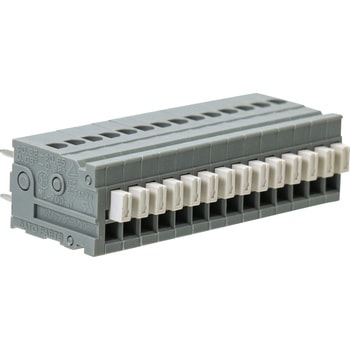

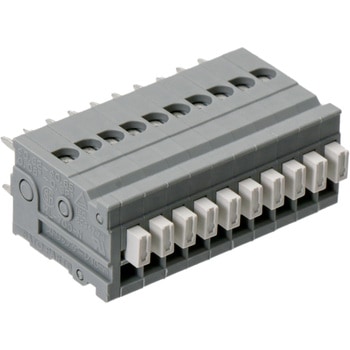

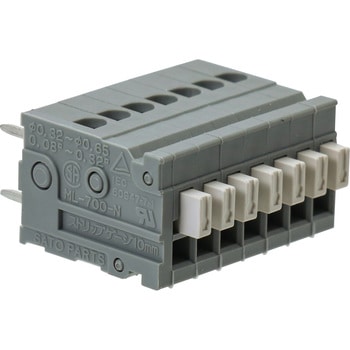

スクリューレス端子台 プリント基板用 ML-700
省結線：結線及び結線解除をボタン操作ひとつで作業でき、配線作業をスピーディに行えます。
メンテナンスフリー：結線後の接続電線には板バネのスプリング圧が常にかかっています。ネジ式端子台のようなネジの増し締めは不要となり、メンテナンスフリーとなります。又、結線作業者によるバラツキがなく、安定した接続が得られます。
- 材質(絶縁体)
- 本体：ナイロン66(UL94V-0)
ボタン：P.P.E.(UL94V-0)
- 取付方式
- プリント基板
- 適合規格
- UL規格(フィールドワイヤリング対応)、CSA規格、TUV規格(IEC60947-7-1に適合)
- 定格電圧(V)
- 50
- 定格適合電線
- 単線：Φ0.65mm(AWG22)、撚線0.32mm2(AWG22)、素線径Φ0.12mm以上
- 端子間ピッチ(mm)
- 2.54
- 機構
- チェック孔有
- 絶縁抵抗(MΩ)
- 50以上(DC500V)
- 使用可能電線範囲
- 単線：Φ0.32mm～Φ0.65mm(AWG28～AWG22)、撚線：0.08mm2～0.32mm2(AWG28～AWG22)、素線径Φ0.12mm以上
- 標準剥線長(mm)
- 9～10
- 推奨適合工具
- マイナスドライバー(軸径Φ3mm、刃先幅2.6mm)
- 端子金具
- PC端子
- 結線方式
- スクリューレス
- 操作部色
- GY(グレー)
- 色(本体)
- GY(グレー)
- 耐電圧(V/min)
- AC500
- エンドプレート
- GY(グレー)
- 定格電流(IEC)(A)
- 3
- 定格電流(UL)(A)
- 3
- 内容量
- 1個
注意
※丸洗い洗浄はボタンに悪影響が考えられますので、お避け下さい。全40種類を絞り込む

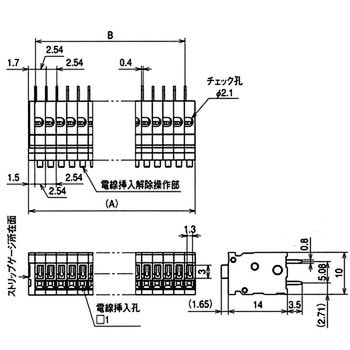

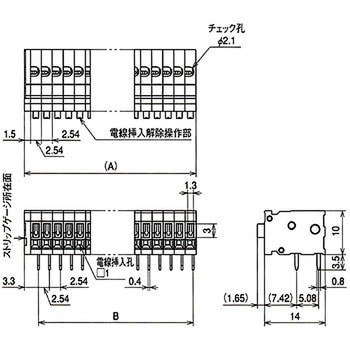

極数

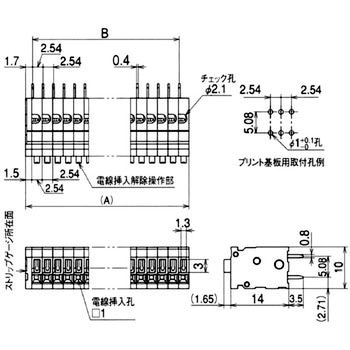

寸法A(mm)
寸法B(mm)
機構部品(電子部品) の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 注文コード | 品番 | 代替品注文コード | 代替品品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 08606945 | ML-700-NH-14P | 47613686 | ML-700-NH-14P |  | スクリューレス端子台 プリント基板用 ML-700 | サトーパーツ | 1個 | ￥969 税込￥1,066 | 注文コードが変更になりました |
商品レビュー
2026-07-07
用途: 測定機器の入力端子として
2.54mmピッチなので高密度な端子台として使用できますが、フェルール付きの電線を挿入すると、(0.14mmSQ=AWG26向けの細いタイプでも)太すぎて抜けなくなります。フェルール付き電線の接続用としては、同じサトーパーツのSL-6000が向いているようです。
2025-12-22
用途: ブレッドボードを使った実験データ採取システムに実装
製造業
非常にコンパクトで、ﾋﾟﾝ配置が0.1ｲﾝﾁピッチなのでブレッドボードにピッタリの寸法である．配線接続は一本毎にワンタッチで非常に信頼性のある接続が得られる．お勧めである
