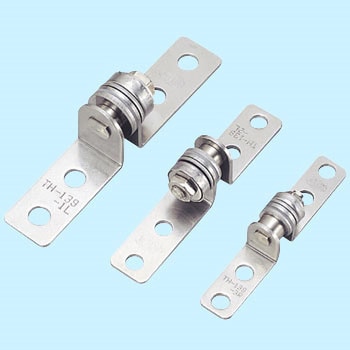

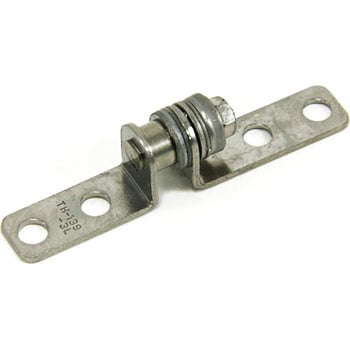

クリックヒンジ
蓋を閉じた時におこる、スプリングバック(はね返り)現象を防ぐことができるヒンジです。
フリーストップヒンジ同様、任意の角度で静止することができます。
材質/処理
(可動ブラケット)SUS301/-
(固定ブラケット・リテーナ・ワッシャー(B))SUS304/-
(ワッシャー(A))POM/-
(クローム球)SUJ/-
(皿ばね)S60C/四三酸化鉄被膜
(SPトレイ・スラストワッシャー)SUS430/-
(六角ナット)SUS/-
仕様(固定ブラケット・リテーナ・ワッシャー(B))SUS304/-
(ワッシャー(A))POM/-
(クローム球)SUJ/-
(皿ばね)S60C/四三酸化鉄被膜
(SPトレイ・スラストワッシャー)SUS430/-
(六角ナット)SUS/-

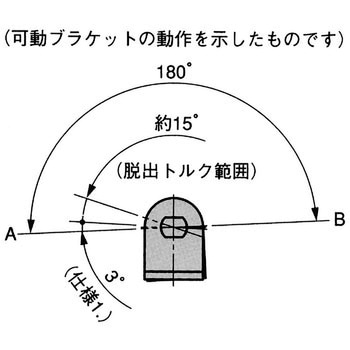

1.可動ブラケットと固定ブラケットの角度のズレは3°です。
2.A・B点にてデテント効果が発生します。
2.A・B点にてデテント効果が発生します。
用途医療機器・計測機器・OA機器等使用温度範囲(℃)-10～50RoHS指令(10物質対応)対応内容量1個
注意
※蓋1枚に対して2個以下の使用として下さい。※シャフトを水平状態にして取付けて下さい。
※連続動作を行う所には使用しないで下さい。
※ダンパー効果を期待した使用は避けて下さい。
トルクの調整は絶対に行わないで下さい。
全6種類を絞り込む

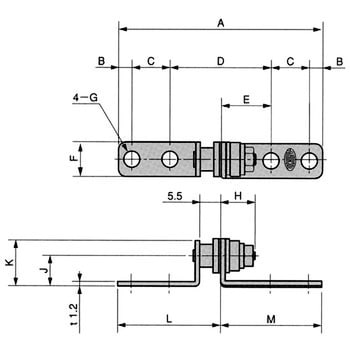

寸法A(mm)
寸法B(mm)
寸法D(mm)
寸法H(mm)
