基本レバー形トグルスイッチAシリーズ PC-H端子形(2極双投)
丸洗い洗浄が可能です。洗浄は深さ10cmの液浴槽にて、5分以内で実施してください。
コイルバネ、滑動棒、切換板の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
PC-H、PC-V端子形は、1/2インチカードラックに適用が可能です。
レバーに樹脂を採用することにより、静電耐圧20kV以上(レバー先端にて)を確保しております。
レバー倒れ角度が大きい(26℃)ので、倒れ方向が明確になります。
スライディング・ツイン・クロスバー・コンタクト機構採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。

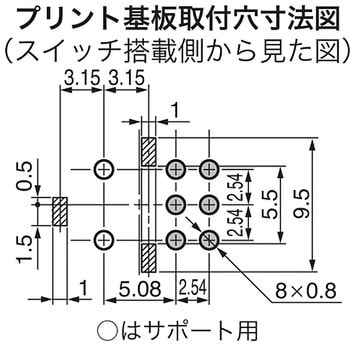

端子間ピッチはインチピッチを採用したプリント基板用です。
耐熱性
はんだごてをご使用の場合(基板取付けにて)：温度350℃以下 3秒以内
はんだ槽をご使用の場合：温度270℃以下 5秒以下
電流容量(A)
はんだ槽をご使用の場合：温度270℃以下 5秒以下
AC/DC共通
推奨範囲
0.4VA MAX. 28V MAX.(適用電圧範囲 20mV～28V、適用電流範囲 0.1mA～0.1A)
最大28V 0.1の場合耐久性は10000回
最小20mV 0.1μの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します。)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
極数2

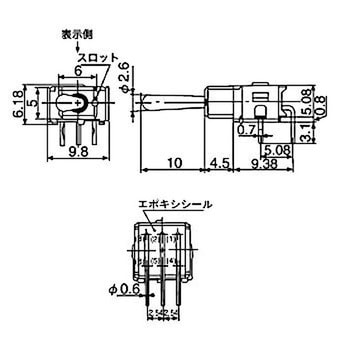

端子形状PC-H端子
機能動作ON - ON
適合カラーキャップ(AT-4003)、マウンタ(AT-531)
使用温度範囲(℃)-30～85
耐電圧AC500V 1分間以上
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)50以下(20mV 10mAにて)
機械的開閉耐久性100000回以上
電気的開閉耐久性50000回以上
レバー倒れ角度(°)26±4
操作部形状基本レバー
RoHS指令(10物質対応)対応
内容量1個
推奨範囲
0.4VA MAX. 28V MAX.(適用電圧範囲 20mV～28V、適用電流範囲 0.1mA～0.1A)
最大28V 0.1の場合耐久性は10000回
最小20mV 0.1μの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します。)
注意
※はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
