ミニタイプソケットエルボ

Name: ミニタイプ ソケットエルボ
Brand: PISCO(ピスコ)
Rating: 5.00 (1 reviews)

(1件のレビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。

形状ソケットエルボ使用流体空気最高使用圧力(MPa)1使用温度範囲(℃)0～60(凍結なきこと)使用真空圧力(kPa)-100タイプミニタイプ包装形態通常包装

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

チューブ外径(Φmm)

チューブ外径(inch)

材質

材質(金属フード)/処理

色

有効断面積(mm²)

適合継手径D2(Φmm)

質量(g)

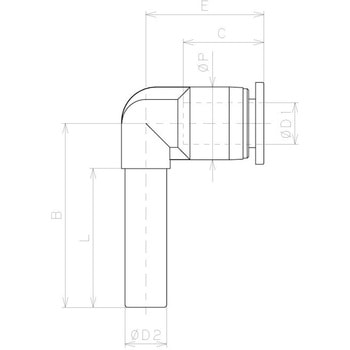

寸法B(mm)

寸法C(mm)

寸法E(mm)

寸法P(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

10412421

PLJ3M

1個

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

開放リング/樹脂本体：ブラック

1.2

1.7

14.1

￥297

￥209

￥230(税込)

翌々日出荷

10412437

PLJ4M

1個

開放リング/樹脂本体：ブラック

2.9

1.6

14.1

￥297

￥209

￥230(税込)

当日出荷

10412446

PLJ6M

1個

開放リング/樹脂本体：ブラック

8.2

2.4

26.5

11.6

10.5

￥341

￥229

￥252(税込)

当日出荷

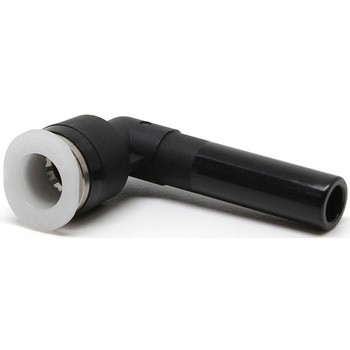

87950231

PLJ1/4M

1袋(10個)

1/4B

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

開放リング：ホワイト/樹脂本体：ブラック

8.2

1/4B

2.4

11.4

17.2

10.5

￥3,410

￥2,298

￥2,528(税込)

4日以内出荷

返品不可

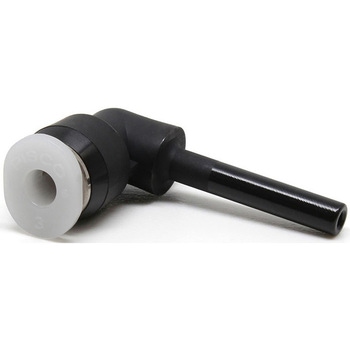

87950247

PLJ1/8M

1袋(10個)

1/8B

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

開放リング：ホワイト/樹脂本体：ブラック

1.2

1/8B

1.7

14.1

￥2,970

￥1,998

￥2,198(税込)

4日以内出荷

返品不可

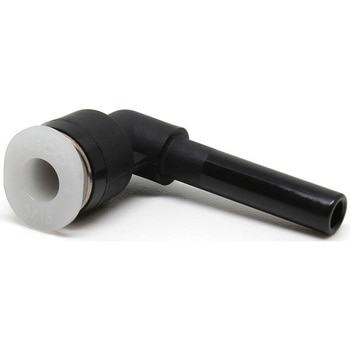

87950256

PLJ3/16M

1袋(10個)

3/16B

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

開放リング：ホワイト/樹脂本体：ブラック

4.8

3/16B

2.5

27.5

11.7

17.1

10.5

￥3,300

￥2,298

￥2,528(税込)

4日以内出荷

返品不可

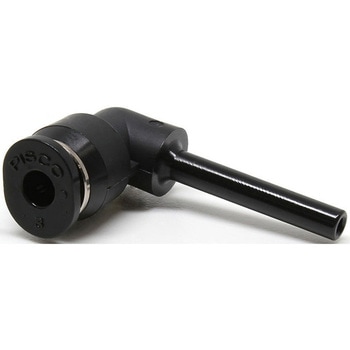

87950265

PLJ3MW

1袋(10個)

開放リング/POM、樹脂本体(PBT)

黄銅(無電解ニッケルメッキ)

開放リング/樹脂本体：ライトグレー

1.2

1.7

14.1

￥2,970

￥1,998

￥2,198(税込)

8日以内出荷

返品不可

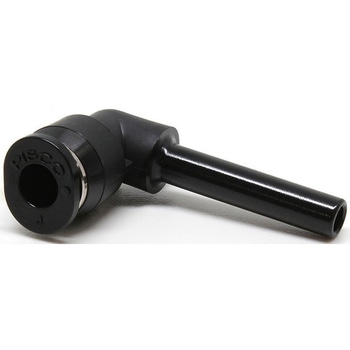

87950274

PLJ4MW

1袋(10個)

開放リング/POM、樹脂本体(PBT)

黄銅(無電解ニッケルメッキ)

開放リング/樹脂本体：ライトグレー

2.9

1.6

14.1

￥2,970

￥1,998

￥2,198(税込)

9日以内出荷

返品不可

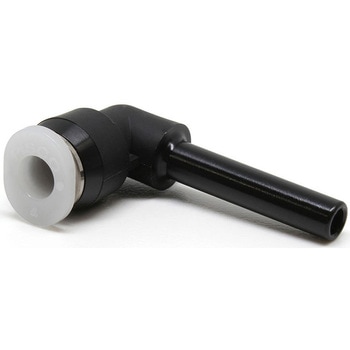

87950283

PLJ5/32M

1袋(10個)

5/32B

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

開放リング：ホワイト/樹脂本体：ブラック

2.9

5/32B

1.7

14.1

￥2,970

￥1,998

￥2,198(税込)

4日以内出荷

返品不可

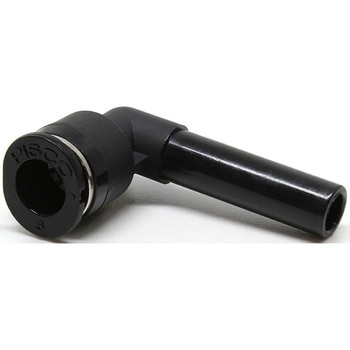

87950292

PLJ6MW

1袋(10個)

開放リング/POM、樹脂本体(PBT)

黄銅(無電解ニッケルメッキ)

開放リング/樹脂本体：ライトグレー

8.2

2.4

26.5

11.6

10.5

￥3,410

￥2,298

￥2,528(税込)

6日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください

商品説明動画

ピスコ継手は種類豊富（音声あり）

ピスコ継手の操作性（音声あり）

ピスコ継手の耐久性（音声あり）

配管用ワンタッチ管継手の新着商品

ページ： 1/ 3

カップリングインサート APCシリーズCPC税込￥8,028￥7,298

KQ2Y SeriesSMC税込￥5,718￥5,198

ニュージョイントGW(継手)/(片口ストレート)CKD税込￥6,158～￥5,598～

プラグ KQ2 SeriesSMC税込￥109～￥99～

ニップル KQ2 SeriesSMC税込￥153～￥139～

ストレート KQ2H ミリサイズSMC税込￥351～￥319～

六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズSMC税込￥505～￥459～

45°エルボユニオン KQ2K (シール剤付) ミリサイズSMC税込￥339～￥308～

アダプタ KQ2N (シール剤付) ミリサイズSMC税込￥626～￥569～

エルボ KQ2L ミリサイズSMC税込￥362～￥329～

エルボユニオン KQ2L (シール剤付) ミリサイズSMC税込￥296～￥269～

サービスチーズユニオン KQ2Y (シール剤付) ミリサイズSMC税込￥439～￥399～

ストリートエルボ KQ2L ミリサイズSMC税込￥307～￥279～

ダブルブランチ KQ2UD (シール剤付) ミリサイズSMC税込￥736～￥669～

ダブルブランチユニオンワイ KQ2XD ミリサイズSMC税込￥747～￥679～

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) ミリサイズSMC税込￥1,208～￥1,098～

ダブルユニバーサルエルボ KQ2VD (シール剤付) ミリサイズSMC税込￥945～￥859～

チーズ KQ2T ミリサイズSMC税込￥483～￥439～

チューブキャップ KQ2C ミリサイズSMC税込￥153～￥139～

デルタ KQ2D ミリサイズSMC税込￥449～￥408～

カテゴリ

商品レビュー

平均満足度：

総レビュー件数：1 件

毎月抽選で1,000名様に500円クーポンをプレゼント！商品レビューを投稿する

対象商品 : 10412446

2012-03-31

用途: ピスコ(PISCO) 違径ユニオンストレートとの接続

ピスコ(PISCO) 違径ユニオンストレートにポリウレタンチューブを直接、接続/取り外しをしていましたが、段々チューブに傷が付いて来ます。（これは当然のこと。）
ソケットを使うとしっかりと接続出来るので安心です。
エルボを購入しましたが、ストレートはモノタロウで見つける事が出来ませんでした。

MonotaROからの回答

ソケットエルボと同じような接続で、ストレートのタイプということですと、レデューサでしょうか。
ストレート形状のものは、同径のものがありません。申し訳ございませんが、異径になります。
http://www.monotaro.com/g/00174794/
レデューサ
http://www.monotaro.com/g/00204369/
ミニタイプレデューサ
また、別の商品をお探しの場合は、お調べしますので、お問合せ窓口まで、お申し付け下さい。
