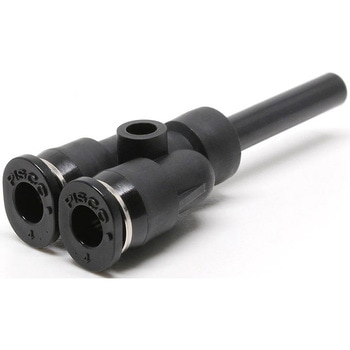

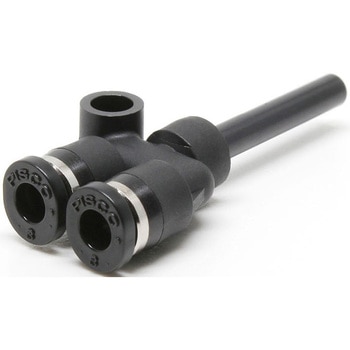

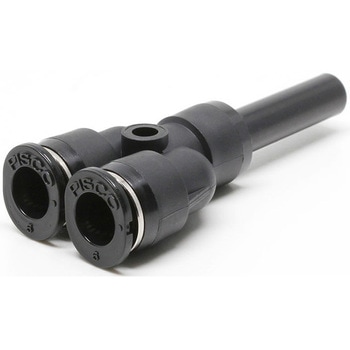

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)

用途チューブと継手の接続形状ブランチユニオンワイ使用流体空気最高使用圧力(MPa)1使用温度範囲(℃)0～60(凍結なきこと)使用真空圧力(kPa)-100タイプミニタイプ包装形態通常包装

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

チューブ外径(Φmm)

材質

材質(金属フード)/処理

色

有効断面積(mm²)

適合継手径D2(Φmm)

質量(g)

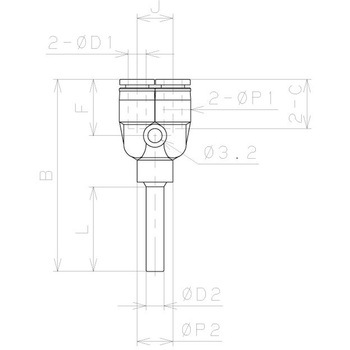

寸法B(mm)

寸法C(mm)

寸法E(mm)

寸法F(mm)

寸法J(mm)

寸法P1(Φmm)

寸法P2(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

PYJ4M

1個

4

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

-

開放リング/樹脂本体：ブラック

2.2

4

3.2

43

11

25

12.6

8

8

8

￥528

￥369

￥406(税込)

当日出荷

PYJ6M

1個

6

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

-

開放リング/樹脂本体：ブラック

5.6

6

5.4

50.3

11.6

28

14

10.5

10.5

10.5

￥550

￥399

￥439(税込)

当日出荷

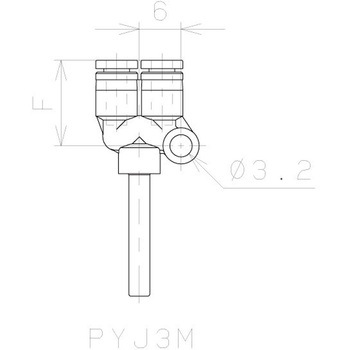

PYJ3M

1個

3

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

-

開放リング/樹脂本体：ブラック

0.9

3

1.7

33.9

9.3

25.2

12.3

6.5

6

6

￥451

￥319

￥351(税込)

翌々日出荷

返品不可

PYJ4MW

1袋(10個)

4

開放リング/POM、樹脂本体(PBT)

黄銅(無電解ニッケルメッキ)

開放リング/樹脂本体：ライトグレー

2.2

4

3.2

43

11

-

12.6

8

8

8

￥5,280

￥3,698

￥4,068(税込)

4日以内出荷

返品不可

PYJ6MW

1袋(10個)

6

開放リング/POM、樹脂本体(PBT)

黄銅(無電解ニッケルメッキ)

開放リング/樹脂本体：ライトグレー

5.6

6

5.4

50.3

11.6

-

14

10.5

10.5

10.5

￥5,500

￥3,998

￥4,398(税込)

8日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
