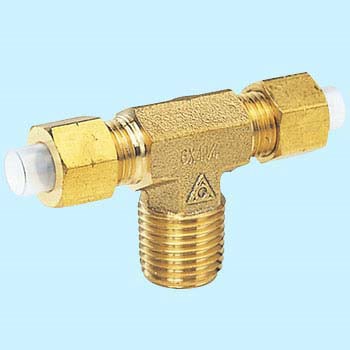

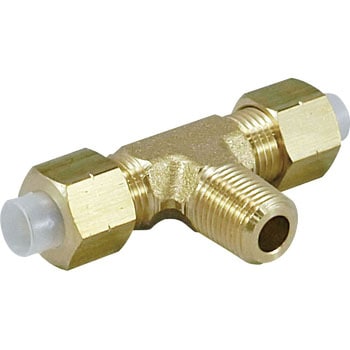

クイックシール継手ティー R

Name: クイックシール継手 ティー
Brand: ニッタ

ねじ込み式、継手本体とインサートが一体化され負圧性能にも優れ強いシール性能発揮。JIS B 8381-1995(空気圧用たわみ管の管継手)適合品です。

形状ティー使用流体空気、一般作動油、水最高使用圧力(MPa)5 接続ねじ種類R 材質(本体)黄銅使用温度範囲(℃)(空気、一般作動油)-40～+80、(水)0～+70、真鍮スリーブをご使用の場合、最高使用温度は+100 負圧性能(kPa)-101.294 内容量1個

お気に入りに追加

19件中 1～19件各品番毎の詳細は注文コードをクリックしてください

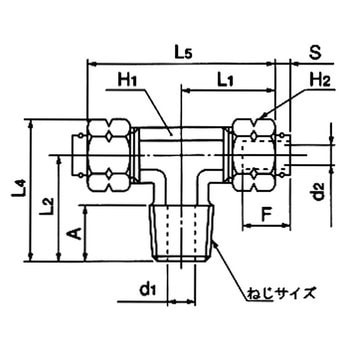

注文コード	品番選択解除 T4N4×2-PT1/8 T4N4×2.5-PT1/8 T4N6×4-PT1/8 T4N6×4-PT1/4 T4N8×5-PT1/8 T4N8×5-PT1/4 T4N8×6-PT1/8 T4N8×6-PT1/4 T4N8×6-PT3/8 T4N10×6.5-PT1/4 T4N10×6.5-PT3/8 T4N10×8-PT1/4 T4N10×8-PT3/8 T4N10×8-PT1/2 T4N12×8-PT3/8 T4N12×8-PT1/2 T4N12×9-PT1/4 T4N12×9-PT3/8 T4N12×9-PT1/2	寸法A(mm) 選択解除 11 12 13 18	寸法L1(mm) 選択解除 20.5 22.9 23 27.1 27.6 28.1 30.6	寸法L2(mm) 選択解除 18.5 21 22 25 26 33	寸法L4(mm) 選択解除 24.3 25.4 28.9 29.1 30.1 34.1 34.8 35.8 36 37 43.4 44	寸法L5(mm) 選択解除 41 45.8 46 54.2 55.3 56.2 61.3	寸法S(mm) 選択解除 4.2 4.6 4.7 4.8	寸法d1(Φmm) 選択解除 5 7 9 12	最小内径d2(Φmm) 選択解除 0.9 1.3 2.7 3.7 4.7 5.2 6.6 6.7 7.6	チューブ挿入長さF(mm) 選択解除 15 16 17 18	二面幅H1(mm) 選択解除 10.0 12.0 14.0 18.0	二面幅H2(mm) 選択解除 10.0 12.0 14.0 17.0 19.0	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	接続ねじ選択解除 1/8 1/4 3/8 1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
10761852	T4N4×2-PT1/8	11	20.5	18.5	24.3	41	4.7	5	0.9	15	10.0	10.0	4	1/8	￥796	￥629	￥629	￥692 （税込）	4日以内出荷返品不可
10761861	T4N4×2.5-PT1/8	11	20.5	18.5	24.3	41	4.7	5	1.3	15	10.0	10.0	4	1/8	￥796	￥629	￥629	￥692 （税込）	4日以内出荷返品不可
10761877	T4N6×4-PT1/8	11	20.5	18.5	25.4	41	4.6	5	2.7	15	10.0	12.0	6	1/8	￥722	￥669	￥669	￥736 （税込）	当日出荷
10761886	T4N6×4-PT1/4	12	23	22	28.9	46	4.6	7	2.7	15	12.0	12.0	6	1/4	￥908	￥829	￥829	￥912 （税込）	当日出荷
10761895	T4N8×5-PT1/8	11	22.9	21	29.1	45.8	4.6	5	3.7	16	12.0	14.0	8	1/8	￥944	￥719	￥719	￥791 （税込）	4日以内出荷返品不可
10761904	T4N8×5-PT1/4	12	22.9	22	30.1	45.8	4.6	7	3.7	16	12.0	14.0	8	1/4	￥944	￥849	￥849	￥934 （税込）	当日出荷
10761913	T4N8×6-PT1/8	11	22.9	21	29.1	45.8	4.6	5	4.7	16	12.0	14.0	8	1/8	￥944	￥849	￥849	￥934 （税込）	翌日出荷
10761922	T4N8×6-PT1/4	12	22.9	22	30.1	45.8	4.6	7	4.7	16	12.0	14.0	8	1/4	￥944	￥849	￥849	￥934 （税込）	当日出荷
10761931	T4N8×6-PT3/8	13	22.9	26	34.1	45.8	4.6	9	4.7	16	14.0	14.0	8	3/8	￥1,185	￥1,098	￥1,098	￥1,208 （税込）	当日出荷
10761947	T4N10×6.5-PT1/4	12	27.1	25	34.8	54.2	4.2	7	5.2	17	14.0	17.0	10	1/4	￥1,204	￥899	￥899	￥989 （税込）	4日以内出荷返品不可
10761956	T4N10×6.5-PT3/8	13	28.1	26	35.8	56.2	4.2	9	5.2	17	14.0	17.0	10	3/8	￥1,334	￥999	￥999	￥1,099 （税込）	4日以内出荷返品不可
10761965	T4N10×8-PT1/4	12	27.1	25	34.8	54.2	4.2	7	6.7	17	14.0	17.0	10	1/4	￥1,204	￥1,098	￥1,098	￥1,208 （税込）	8日以内出荷
10761974	T4N10×8-PT3/8	13	27.1	26	35.8	54.2	4.2	9	6.7	17	14.0	17.0	10	3/8	￥1,334	￥1,298	￥1,298	￥1,428 （税込）	当日出荷
10761983	T4N10×8-PT1/2	18	27.1	33	43.4	54.2	4.2	12	6.7	17	18.0	17.0	10	1/2	￥1,723	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
10761992	T4N12×8-PT3/8	13	27.6	25	36	55.3	4.8	9	6.6	18	14.0	19.0	12	3/8	￥1,426	￥1,098	￥1,098	￥1,208 （税込）	4日以内出荷返品不可
10762001	T4N12×8-PT1/2	18	30.6	33	44	61.3	4.8	12	6.6	18	18.0	19.0	12	1/2	￥2,084	￥1,998	￥1,998	￥2,198 （税込）	4日以内出荷返品不可
10762017	T4N12×9-PT1/4	12	27.6	25	36	55.3	4.8	7	7.6	18	14.0	19.0	12	1/4	￥1,389	￥1,298	￥1,298	￥1,428 （税込）	翌日出荷
10762026	T4N12×9-PT3/8	13	27.6	26	37	55.3	4.8	9	7.6	18	14.0	19.0	12	3/8	￥1,426	￥1,298	￥1,298	￥1,428 （税込）	翌日出荷
10762035	T4N12×9-PT1/2	18	30.6	33	44	61.3	4.8	12	7.6	18	18.0	19.0	12	1/2	￥2,084	￥1,998	￥1,998	￥2,198 （税込）	翌日出荷
