フローティングジョイントJBシリーズ (JB～)

Name: フローティングジョイントJBシリーズ (JB～)
Brand: SMC

・複動体シリンダの「心ずれ」や「平行度の精度不足」を吸収し、
軸心合せが不要となります。
・薄形シリンダ専用タイプ

内容量1個

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 JB12-3-050 JB16-4-070 JB20-5-080 JB25-6-100 JB40-8-125 JB63-10-150 JB80-16-200 JB100-20-250 JB140-22-250 JB160-24-300	適合シリンダねじの呼び選択解除 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M16×2 M20×2.5 M22×2.5 M24×3	最大使用引張圧縮力(N) 選択解除 (圧縮側)112/(引張側)112 (圧縮側)200/(引張側)200 (圧縮側)1100/(引張側)300 (圧縮側)2500/(引張側)500 (圧縮側)6000/(引張側)1300 (圧縮側)11000/(引張側)3100 (圧縮側)18000/(引張側)5000 (圧縮側)28000/(引張側)7900 (圧縮側)54000/(引張側)15300 (圧縮側)71000/(引張側)20000	適合シリンダチューブ内径(Φmm) 選択解除 12 16 20 25 40 63 80 100 140 160	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21883504	JB12-3-050 CADデータダウンロード	M3×0.5	(圧縮側)112/(引張側)112	12	￥2,050	￥1,198	￥1,198	￥1,318 （税込）	3日以内出荷返品不可

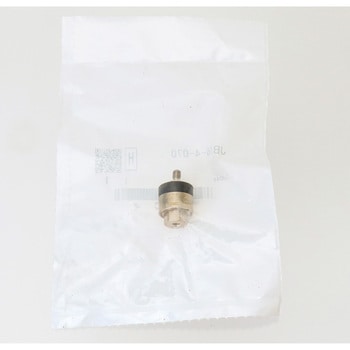

21883522	JB16-4-070 CADデータダウンロード	M4×0.7	(圧縮側)200/(引張側)200	16	￥1,290	￥1,198	￥1,198	￥1,318 （税込）	当日出荷

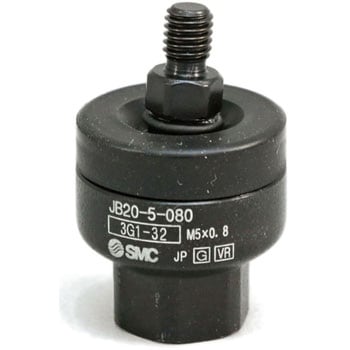

21883547	JB20-5-080 CADデータダウンロード	M5×0.8	(圧縮側)1100/(引張側)300	20	￥3,080	￥2,898	￥2,898	￥3,188 （税込）	当日出荷

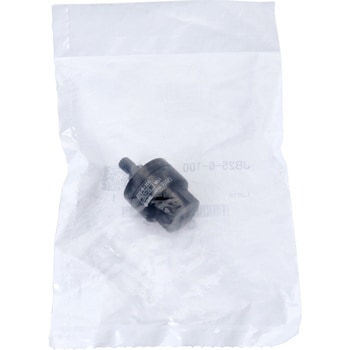

21883556	JB25-6-100 CADデータダウンロード	M6×1	(圧縮側)2500/(引張側)500	25	￥3,140	￥2,898	￥2,898	￥3,188 （税込）	当日出荷

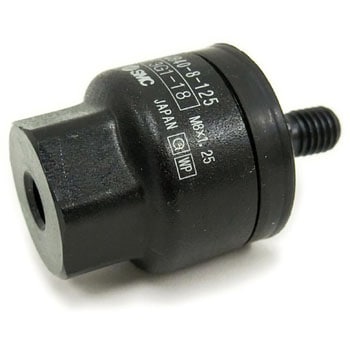

21883565	JB40-8-125 CADデータダウンロード	M8×1.25	(圧縮側)6000/(引張側)1300	40	￥4,180	￥3,898	￥3,898	￥4,288 （税込）	当日出荷
21883574	JB63-10-150 CADデータダウンロード	M10×1.5	(圧縮側)11000/(引張側)3100	63	￥5,610	￥4,998	￥4,998	￥5,498 （税込）	当日出荷
21883583	JB80-16-200 CADデータダウンロード	M16×2	(圧縮側)18000/(引張側)5000	80	￥6,930	￥6,298	￥6,298	￥6,928 （税込）	4日以内出荷返品不可

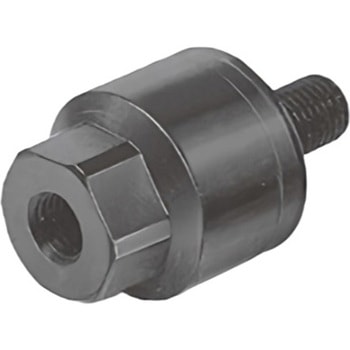

21883495	JB100-20-250 CADデータダウンロード	M20×2.5	(圧縮側)28000/(引張側)7900	100	￥9,520	￥8,598	￥8,598	￥9,458 （税込）	4日以内出荷返品不可
21883513	JB140-22-250 CADデータダウンロード	M22×2.5	(圧縮側)54000/(引張側)15300	140	￥29,320	￥26,980	￥26,980	￥29,678 （税込）	4日以内出荷返品不可
21883531	JB160-24-300 CADデータダウンロード	M24×3	(圧縮側)71000/(引張側)20000	160	￥37,570	￥32,980	￥32,980	￥36,278 （税込）	4日以内出荷返品不可
