リニアブッシュ 二面取りフランジ形

こんなお得な商品も!

LMH-12UU リニアブッシュ 二面取りフランジ形 大阪魂 3608054 大阪魂
リニアブッシュ 二面取りフランジ形
599 659税込


リニアブッシュ 二面取りフランジ形 4.67 (3件の商品レビュー)

リニアブッシュはリニアシャフトに組み合わせて使用され、ボールが保持器の中で循環運動する無限直線運動の案内装置です。ボールがリニアシャフトと点で接触しているため、許容荷重は小さいのですが、低摩擦かつ高精度で直線運動をし、高精度な運動が得られます。二面取りフランジ形のSBHタイプは角フランジ形のSBKタイプに比べて芯高さが低くすみ、コンパクトな設計に適しています。
材質
シール:NBR
ボール:SUJ2
外筒:SUJ2
保持器:樹脂製
用途
搬送装置・半導体製造装置・電子部品製造装置・食品機械等、広範囲にわたって使用されています。
形状
小判フランジ形
種別
二面取りフランジ
シール
両側シール
内容量
1個

お気に入りに追加

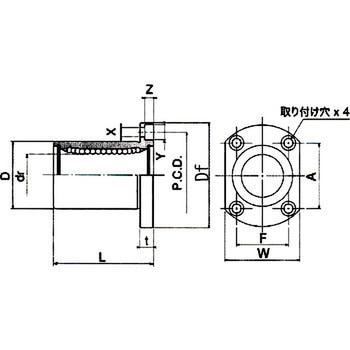

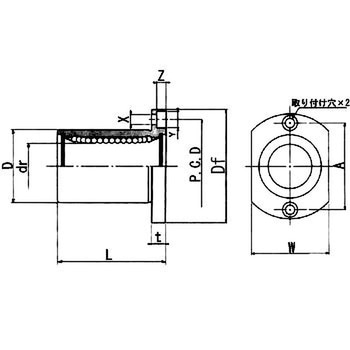

↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
寸法A(mm)
外径D(Φmm)
寸法Df(mm)
寸法F(mm)
寸法L(mm)
P.C.D(mm)
寸法W(mm)
寸法X(mm)
寸法Y(mm)
寸法Z(mm)
内接円径dr(Φmm)
寸法t(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
33032221 SBH6UU 20 12 28 - 19(±0.3) 20 18 3.5 6 3.1 6 5 オープン
¥649 1 649
714 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
33032237 SBH8UU 24 15 32 - 24(±0.3) 24 21 3.5 6 3.1 8 5 オープン
¥649 1 649
714 (税込) 欠品中
33032246 SBH10UU 29 19 40 - 29(±0.3) 29 25 4.5 7.5 4.1 10 6 オープン
¥679 1 679
747 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
33032255 SBH12UU 32 21 42 - 30(±0.3) 32 27 4.5 7.5 4.1 12 6 オープン
¥699 1 699
769 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
33032264 SBH13UU 33 23 43 - 32(±0.3) 33 29 4.5 7.5 4.1 13 6 オープン
¥779 1 779
857 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
33032273 SBH16UU 31 28 48 22 37(±0.3) 38 34 4.5 7.5 4.1 16 6 オープン
¥686 1 686
755 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
33032282 SBH20UU 36 32 54 24 42(±0.3) 43 38 5.5 9 5.1 20 8 オープン
¥999 1 999
1,099 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
33032291 SBH25UU 40 40 62 32 59(±0.3) 51 46 5.5 9 5.1 25 8 オープン
¥1,490 1 1,490
1,639 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
33032307 SBH30UU 49 45 74 35 64(±0.3) 60 51 6.6 11 6.1 30 10 オープン
¥1,990 1 1,990
2,189 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.67  総レビュー件数: 3商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 扉のロック用ピンのスライドに使います。

外形もコストも思っていたより、安く上がって満足です。
性能も満足いく動きです。

これは注文コード 33032221 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 インデックス 様 [2020-05-08]

満足度: 5

用途: NC彫刻機のZ軸スライダー

小型、軽負荷の直線移動に使用していますがとても良いです。

これは注文コード 33032221 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-09-14]

満足度: 4

用途: 検査装置のアクリル板を上下させるため

普通に使えます。ベアリングの球が外れることがあるので、シャフトを挿入する際注意したほうがいいです。

これは注文コード 33032221 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-07-25]
