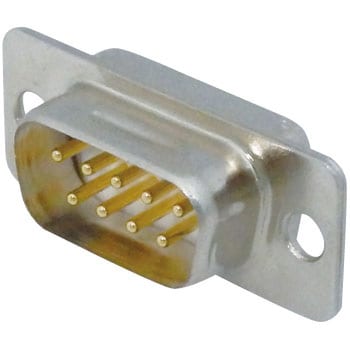

17JEシリーズピンコネクタ

17JEシリーズピンコネクタ 第一電子工業 (DDK)
17JEシリーズピンコネクタ 第一電子工業 (DDK)
17JEシリーズピンコネクタ 第一電子工業 (DDK)
17JEシリーズピンコネクタ 第一電子工業 (DDK)


17JEシリーズピンコネクタ 5.00 (1件の商品レビュー)

ソルダカップ型コンタクトで、手半田付結線用コネクタです。
芯数は9 芯、15 芯、25 芯、37 芯です。
AWG22 以下のより線が最適です。(半田付けの際の半田ゴテは40W 以下のものを使用して下さい。)
金属シェルの表面処理はNi めっきを施しピンコネクタにはビート加工を施してあります。
ケーブル・プラグの結線部はメタライズ処理されたフードによりシールドすることができEMI 対策に有効です。
材質/仕上
(ブロック)PBT樹脂(UL94V-0)/乳白色
(シェル)鋼/Ni めっき
(コンタクト)銅合金/Ni下地Auめっき
(フード)ABS樹脂/Niめっき
(ジャックスクリュー)鋼または黄銅/Niめっき
適合電線
(単線)AWG20以下
(より線)AWG22以下
形状
ストレート
種類
角型
使用温度範囲(℃)
-25〜85
定格電圧(V)
AC300
耐電圧
AC1000V(r.m.s.)1分間
定格電流(A)
5
絶縁抵抗(MΩ)
1000以上(DC500V)
接触抵抗(mΩ)
10以下
結合方式
ねじ
コンタクト形状
メス
結線方法
はんだ
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
4 件中 1 - 4 件
注文
コード
品番
極数
寸法A(mm)
寸法D(mm)
寸法E(mm)
寸法B(mm)
参考
基準
価格
(税別)
通常価格
(税別) 		購入数 販売価格
(税別)
販売価格
(税込) 		出荷
関連		 数量
34602495 17JE-23150-02(D1) 15 39 1.37 27.75 33.32 オープン
￥369 1 ￥369
￥406 (税込) 欠品中
34602504 17JE-23250-02(D1) 25 52.9 1.38 41.5 47.04 オープン
￥469 1 ￥469
￥516 (税込) 欠品中
34602513 17JE-23370-02(D1) 37 69.2 1.38 57.95 63.5 オープン
￥659 1 ￥659
￥725 (税込) 欠品中
34602486 17JE-23090-02(D1) 9 30.7 1.37 19.5 24.99 オープン
￥259 1 ￥259
￥285 (税込) 取扱停止中
