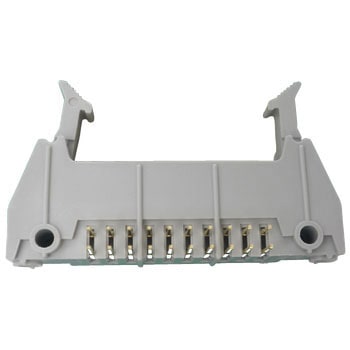

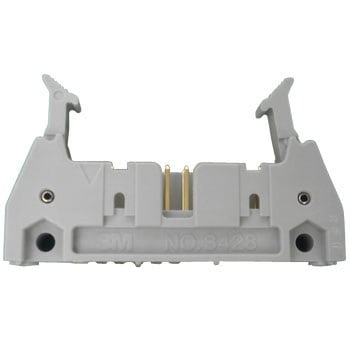

ボックスヘッダー(直角型)
10極から64極までの11種類の極数バリエーション
ソケットコネクタの固定と取り外しを容易にするイジェクタラッチ付
はんだ付時の仮止めや挿抜時のスルーホールへのストレス緩和に有効なマウンティングホール付
4面モールドにより、コンタクトを保護し、ソケットコネクタの逆差しを防止
仕様
はんだ付性/95%以上のぬれ、またはゼロクロスタイム3秒以下
はんだ耐熱性/試験後、外観的に著しい変形のなきこと
適合
はんだ耐熱性/試験後、外観的に著しい変形のなきこと
コネクタ/ソケットコネクタ
基板/厚み1.6mm
材質/処理
基板/厚み1.6mm
コンタクト/銅合金、ニッケル下地金めっき(テール部はフラッシュめっき)
ボディ/ガラス強化ポリエステル(UL94V-O、灰色)
クリップ/ガラス強化ポリエステル(UL94V-O、灰色)
スプリングピン/ステンレススチール
形状アングル
タイプスタンダードソケット/ヘッダーボックスヘッダー直角型
種類角型
定格電圧(V)AC250/DC300
耐電圧アーク絶縁破壊等の発生がないこと
定格電流(A)1
絶縁抵抗(MΩ)1000以上
接触抵抗(mΩ)初期20以下(機械的試験および環境試験後の接触抵抗増加値が20以下のこと)
結合方式ワンタッチ
定格周囲温度(℃)-55～105
コンタクト形状オス
メッキ接点部金めっき厚0.2μm以上(他は金フラッシュめっき)
テール長(mm)2.8
結線方法基板実装
形状(イジェクタラッチ)ロングクリップ付(ストレインリリーフつきソケットコネクタに適合)
内容量1個
ボディ/ガラス強化ポリエステル(UL94V-O、灰色)
クリップ/ガラス強化ポリエステル(UL94V-O、灰色)
スプリングピン/ステンレススチール
注意
※オープン・ボックス型ヘッダーをプリント基板にプリント基板に固定する場合には、プリント基板の反対側からタッピングネジにて固定してください。(M2.8-8mmまたは4-24×5/16インチセルフタッピングネジ)
