中継接続用コネクタ ELシリーズ ハウジング



中継接続用コネクタ ELシリーズ ハウジング 4.67 (15件の商品レビュー)

挿入が容易、保持力に優れたコンタクト・コネクタ篏合時のコジリ挿入に優位・耐久性に優れたアームロック機構・2本圧着用コンタクト・MLコネクタとの互換性
使用温度範囲(℃)
-25〜+90
(通電時の温度上昇値を含む)
規格
Recognised E 60389
Certified LR 20812
R75052
接触抵抗(mΩ)
初期:7以下
環境試験後:10以下
適合パネル厚さ(mm)
0.8〜2.0
寸法B(mm)
24.6
定格電圧(V)
MAX300 AC・DC
定格電流(A)
MAX10 AC・DC
仕様
RoHS対応品
材質
ナイロン6・UL94V-0
耐電圧
AC 1500V・1分間
電線抱合範囲AWG(#)
26〜16
絶縁抵抗(MΩ)
1000以上
内容量
1パック(10個)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
19 件中 1 - 19 件
注文
コード

品番
極数
寸法A(mm)
寸法C(mm)
適合
種別
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

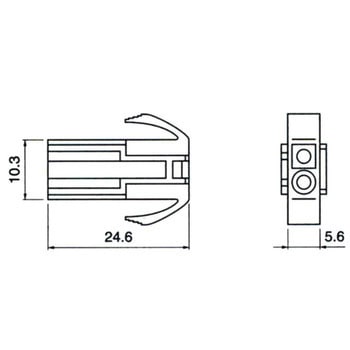

34954123 ELR-02V 2 10.3 5.6 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥119 1 ¥119
欠品中

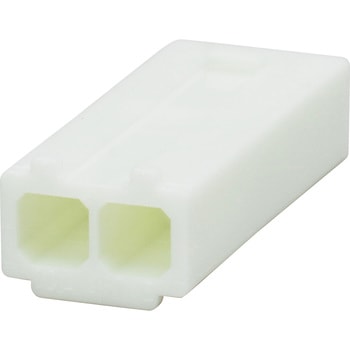

00328405 ELR-02VF 2 10.3 5.8 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954132 ELR-03V 3 14.8 5.6 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

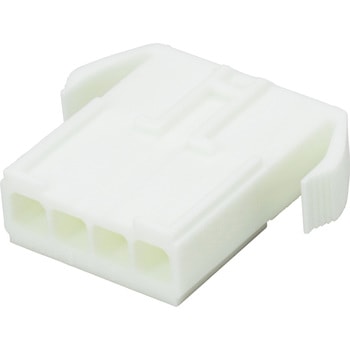

34954141 ELR-04V 4 5.6 19.3 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

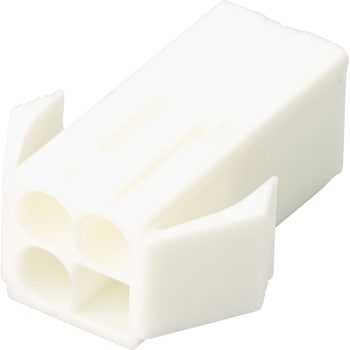

00328414 ELR-04NV 4 10.3 10.3 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

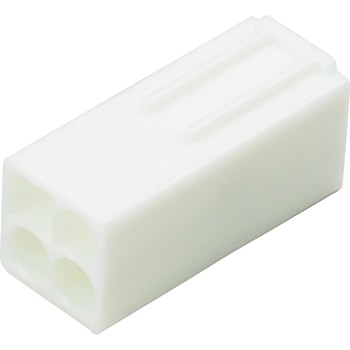

00328423 ELR-04NVF 4 10.3 10.3 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954157 ELR-06V 6 14.8 9.9 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954166 ELR-09V 9 14.8 14.4 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥229 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954175 ELR-12V 12 19.3 14.4 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥269 1 ¥269
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954184 ELR-15V 15 23.8 14.4 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥309 1 ¥309
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

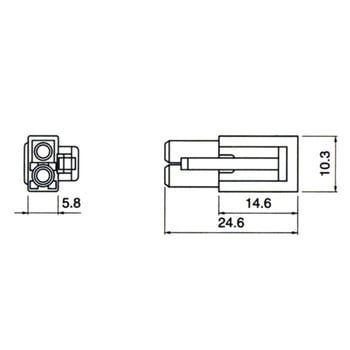

34954193 ELP-02V 2 10.3 5.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥119 1 ¥119
欠品中
34954202 ELP-03V 3 14.8 5.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954211 ELP-04V 4 10.3 5.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

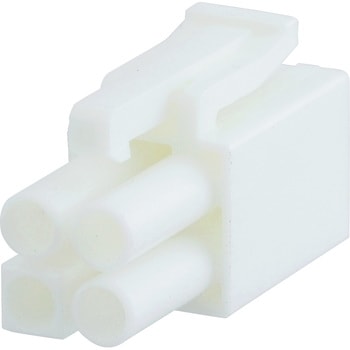

00714683 ELP-04NV 4 10.3 10.3 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

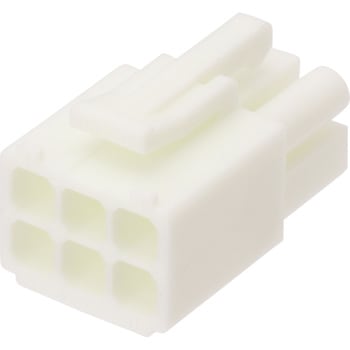

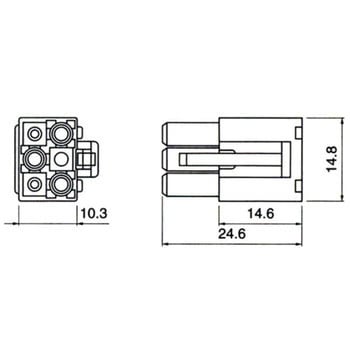

34954227 ELP-06V 6 14.8 10.3 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954236 ELP-09V 9 14.8 14.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥229 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

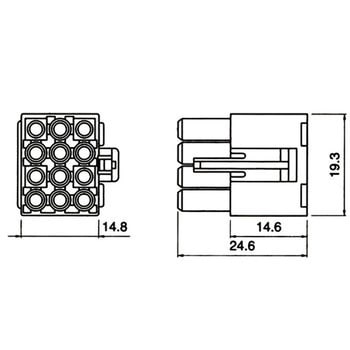

34954245 ELP-12V 12 19.3 14.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥269 1 ¥269
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

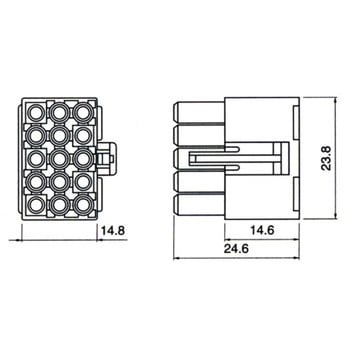

34954254 ELP-15V 15 23.8 14.8 LLF-01T-P1.3E,LLF-41T-P1.3E プラグハウジング オープン
¥309 1 ¥309
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35518917 ELR-04NV 4 5.6 19.3 LLM-01T-P1.3E,LLM-41T-P1.3E リセクタブルハウジング オープン
¥179 1 ¥179
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.67  総レビュー件数: 15 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 音響製品の電源接続

接続がとても簡単で、各部品の信頼性が大変高く安心をして使える。

これは注文コード 34954132 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社 アムテック 様 [2019-02-09]

満足度: 5

用途: 照明の電源線

照明の電源配線に使用しました。スムーズに抜き挿しできて便利です。ハウジングに使える圧着端子が2種類(LLF/LLM-01T/42T)あるので使用するケーブルの太さによって選ぶ必要があます。

これは注文コード 34954141 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-10-24]

満足度: 5

用途: 某電気製品の純正コネクタ代用

某電気製品の12VOUTに接続するケーブルは高価なため代替え用として芯ピンと共に購入。問題なく使用できています。

これは注文コード 34954123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-07-01]

満足度: 5

用途: DCモータの接続コネクタ

ケース穴に取り付けた後,訳あって一度外す必要があったのですが,簡単に行えました.

これは注文コード 34954123 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-05-02]

満足度: 5

用途: 自作回路に使用。

割安であり、お買い得の感があります。
9Pのほかにも2P,3P,4P.6Pも使用しています。
良好です。

これは注文コード 34954166 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-11-01]

満足度: 5

用途: 三菱電機の換気扇のコネクターの受け側として

三菱電機の換気扇を他のメーカーのレンジフードに取り付けがうまく出来ました。

これは注文コード 34954141 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-07-12]

満足度: 5

用途: 配線コネクターに使用

希望の品が安く入手出来ました。 1パック10個でしたが 他では 1個の価格です。
メーカー品ですので安心して使用できます。

これは注文コード 34954227 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 山内 電工 様 [2017-03-02]

満足度: 4 (このレビューは、1人が参考にしています。)

用途: 制御機器ケーブルの中継用

どのメーカーのものも 規格サイズなので変わり映えはない。安価に限る。

これは注文コード 34954132 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社伊與無線電機 様 [2015-02-02]
