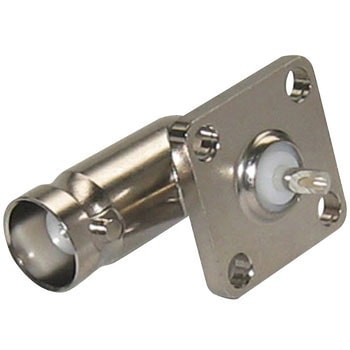

BNCL型レセプタクル
小型軽量で、結合が簡単なバイオネットロック方式を採用。
50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能です。
- 種類
- レセプタクル
- コンタクト形状
- メス
- 結線方法
- はんだ
- 仕様
- L曲りレセプタクル
- 形状
- アングル
- タイプ
- 同軸
- 使用温度範囲(℃)
- -30℃～85℃
- 規格
- MIL-C-39012、JIS-C-5412(相当)
- 定格電圧(V)
- AC500
- 表面処理
- (本体)Ni、(中心コンタクト)AG
- 周波数範囲(MHz)
- 0～4000
- 絶縁抵抗(MΩ)
- 1000以上(DC500V)
- 接触抵抗(mΩ)
- 3以下(接触間の電圧降下は、約1kHzの交流または直流で1mVを超えない方法にて
- 結合方式
- バヨネットロック
- 材質(コンタクト)
- (中心)黄銅・リン青銅/(外部)黄銅
- 互換性
- 規格に準ずるコネクターと結合したとき
- 特性インピーダンス(Ω)
- 50/(200MHz以下)75
- 周波数(GHz)
- 2
- 耐電圧(V/min)
- AC1500
- ターミナル形状
- ソルダー
- コネクタタイプ
- BNC
- 嵌合部形状
- ジャック
- 内容量
- 1個
