メインブロックブッシュB MXM 分配型タイプ

集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能

材質

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

用途組立用ネジ変換パーツ形状ブッシュB 使用流体空気接続ねじ種類MXM 最高使用圧力(MPa)1.0(カップリングモジュール：QMC20使用時は、0.9) 使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 タイプ分配型タイプ内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

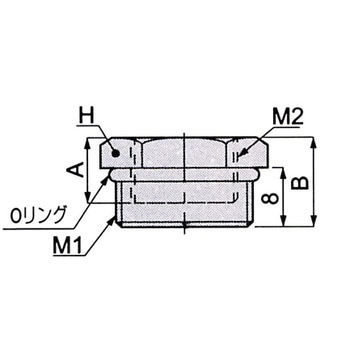

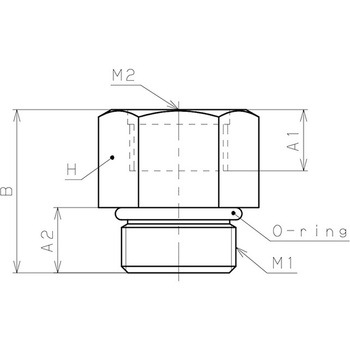

注文コード	品番選択解除 MBB1208 MBB1412 MBB1814	質量(g) 選択解除 7.4 11 21	推奨締付トルク範囲(N・m) 選択解除 (取付ネジ呼び寸法M8)3.0～5.0 (取付ネジ呼び寸法M12)5.0～10.0 (取付ネジ呼び寸法M12)5.0～10.0 (取付ネジ呼び寸法M14)10.0～20.0 (取付ネジ呼び寸法M14)10.0～20.0 (取付ネジ呼び寸法M18)10.0～20.0	寸法A(mm) 選択解除 7.5 8 12	寸法B(mm) 選択解除 12 20	対辺H(mm) 選択解除 14 17 19	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

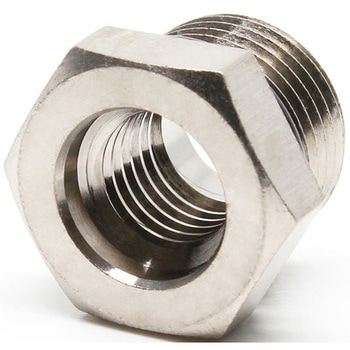

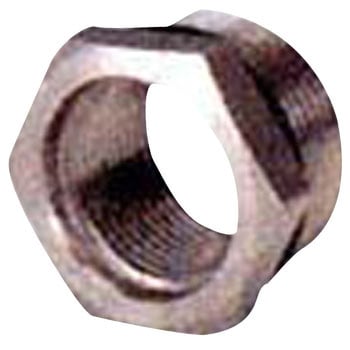

35312821	MBB1208	7.4	(取付ネジ呼び寸法M8)3.0～5.0 (取付ネジ呼び寸法M12)5.0～10.0	8	12	14	￥264	￥189	￥189	￥208 （税込）	当日出荷

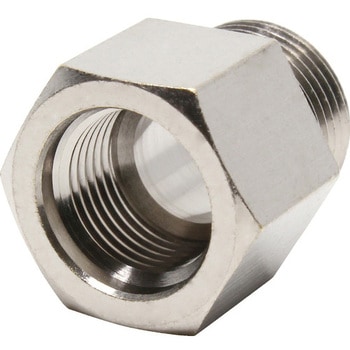

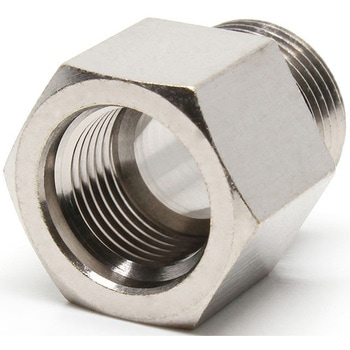

35312837	MBB1412	21	(取付ネジ呼び寸法M12)5.0～10.0 (取付ネジ呼び寸法M14)10.0～20.0	7.5	20	17	￥286	￥199	￥199	￥219 （税込）	当日出荷

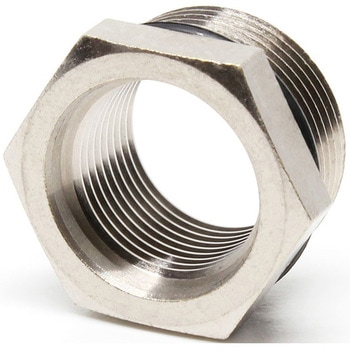

35312846	MBB1814	11	(取付ネジ呼び寸法M14)10.0～20.0 (取付ネジ呼び寸法M18)10.0～20.0	12	12	19	￥308	￥209	￥209	￥230 （税込）	翌々日出荷
