ステンレスSUS304継手エルボ

Name: ステンレスSUS304継手 エルボ
Brand: PISCO(ピスコ)

耐腐蝕用ワンタッチ継手
強度が必要な場合、薬品の雰囲気内に最適

材質

ロック爪/ステンレス
開放リング/ガラス入り PBT
チューブ/ポリウレタン又はナイロン
ガイドリング・金属本体/SUS304
弾性体スリーブ・Oリング/フッ素ゴム
樹脂本体/ポリブチレンテレフタレート(PBT)

用途ねじとチューブの接続形状エルボ使用流体空気、水(条件有)、その他(条件有) 最高使用圧力(MPa)1 接続ねじ種類R タイプ耐腐蝕用タイプ使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 内容量1個

注意

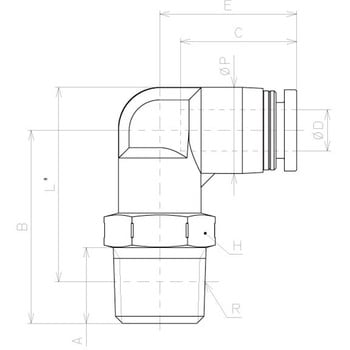

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

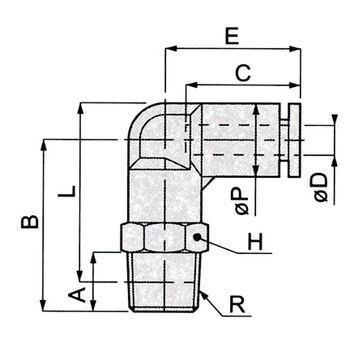

注文コード	品番選択解除 PL4-01SUS PL4-02SUS PL6-03SUS	寸法A(mm) 選択解除 8 11 12	寸法B(mm) 選択解除 23.3 26.3 29.8	寸法C(mm) 選択解除 15 16.9	寸法E(mm) 選択解除 18.1 19.9	寸法L(mm) 選択解除 24.3 25.3 29.7	寸法P(Φmm) 選択解除 10 12.5	対辺H(mm) 選択解除 10 14 17	チューブ外径(Φmm) 選択解除 4 6	接続ねじ選択解除 1/8 1/4 3/8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

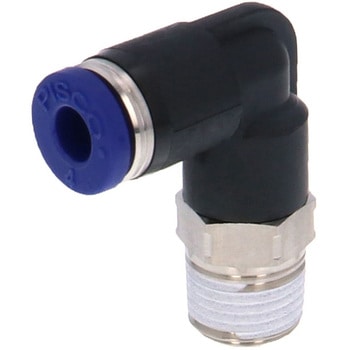

35314736	PL4-01SUS	8	23.3	15	18.1	24.3	10	10	4	1/8	￥3,366	￥2,798	￥2,798	￥3,078 （税込）	4日以内出荷返品不可

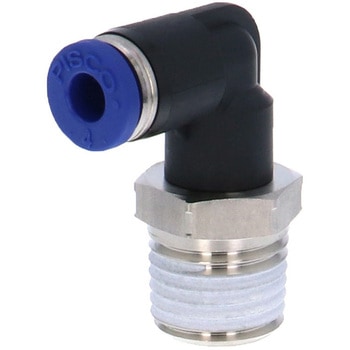

35314745	PL4-02SUS	11	26.3	15	18.1	25.3	10	14	4	1/4	￥3,718	￥2,998	￥2,998	￥3,298 （税込）	8日以内出荷返品不可

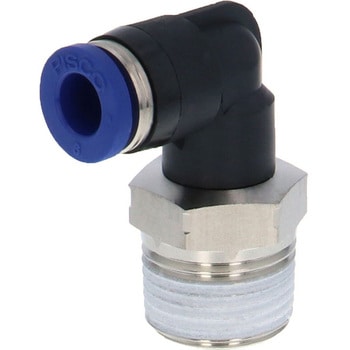

35314754	PL6-03SUS	12	29.8	16.9	19.9	29.7	12.5	17	6	3/8	￥4,026	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
