六角穴付ユニバーサルエルボ KQ2VS 空気・水

Name: 六角穴付ユニバーサルエルボ KQ2VS
Brand: SMC

ボディ頭部六角穴を六角レンチで締付ける狭いスペース用のエルボユニオン

色

ボディ：白色系
リリースブッシュ：ライトグレー

周囲温度および使用流体温度(℃)

-5～60
水の場合：0～40(凍結なきこと)

形状六角穴付ユニバーサルエルボ使用流体空気・水使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 内容量1個

お気に入りに追加

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

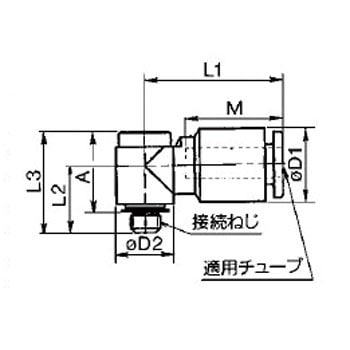

注文コード	品番選択解除 KQ2VS04-01S KQ2VS04-M5 KQ2VS06-01S KQ2VS06-02S KQ2VS06-M5 KQ2VS08-01S KQ2VS08-02S KQ2VS08-03S KQ2VS10-02AS KQ2VS10-02S KQ2VS10-03S KQ2VS12-03S KQ2VS12-04S	寸法A(mm) 選択解除 15 21 22.5 23 24 25 26 30 31	寸法D1(Φmm) 選択解除 10.4 12.8 15.2 18.5 20.9	寸法D2(Φmm) 選択解除 9.8 13.4 15.3 17.6 20.6 25.2	寸法H(mm) 選択解除 4 6 8 10	寸法L1(mm) 選択解除 20.5 22 23.5 24 27.5 28.5 31 34	寸法L2(mm) 選択解除 10.5 12 13.6 14.6 18 19 19.4 20.9 24.1	寸法L3(mm) 選択解除 18 25.6 26.1 26.5 29.5 31 31.4 34.9 38.1	寸法M(mm) 選択解除 16 17 18.5 21 22	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	ねじの種類選択解除 M R RRc	管接続口径選択解除 1/4	接続ねじ選択解除 M5×0.8 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
20351458	KQ2VS10-02AS	25	18.5	20.6	8	31	19	31	21	10	RRc	1/4	R1/4	￥1,075	￥599	￥599	￥659 （税込）	3日以内出荷返品不可
35605351	KQ2VS04-M5 CADデータダウンロード	15	10.4	9.8	4	20.5	10.5	18	16	4	M	-	M5×0.8	￥440				取扱い終了返品不可	代替品有
35605376	KQ2VS06-M5 CADデータダウンロード	15	12.8	9.8	4	23.5	12	18	17	6	-	-	M5×0.8	￥440				取扱い終了返品不可	代替品有
35605385	KQ2VS06-01S CADデータダウンロード	22.5	12.8	13.4	6	24	13.6	25.6	17	6	R	-	R1/8	￥467				取扱い終了返品不可	代替品有
35605394	KQ2VS06-02S CADデータダウンロード	21	12.8	15.3	6	23.5	18	26.5	17	6	R	-	R1/4	￥507				取扱い終了返品不可	代替品有
35605403	KQ2VS08-01S CADデータダウンロード	23	15.2	17.6	8	28.5	14.6	26.1	18.5	8	R	-	R1/8	￥507				取扱い終了返品不可	代替品有
35605412	KQ2VS08-02S CADデータダウンロード	24	15.2	17.6	8	28.5	18	29.5	18.5	8	R	-	R1/4	￥547				取扱い終了返品不可	代替品有
35605421	KQ2VS08-03S CADデータダウンロード	26	15.2	20.6	8	27.5	19.4	31.4	18.5	8	R	-	R3/8	￥727				取扱い終了返品不可	代替品有
35605437	KQ2VS10-02S CADデータダウンロード	25	18.5	20.6	8	31	19	31	21	10	-	-	R1/4	￥707				取扱い終了返品不可	代替品有
35605446	KQ2VS10-03S CADデータダウンロード	26	18.5	20.6	8	31	19.4	31.4	21	10	R	-	R3/8	￥747				取扱い終了返品不可	代替品有
35605455	KQ2VS12-03S CADデータダウンロード	30	20.9	25.2	10	34	20.9	34.9	22	12	-	-	R3/8	￥867				取扱い終了返品不可	代替品有
35605464	KQ2VS12-04S CADデータダウンロード	31	20.9	25.2	10	34	24.1	38.1	22	12	R	-	R1/2	￥907				取扱い終了返品不可	代替品有
35605367	KQ2VS04-01S CADデータダウンロード	22.5	10.4	13.4	6	22	13.6	25.6	16	4	-	-	R1/8	￥467				取扱い終了返品不可

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

コンプレッサー・空圧機器・ホースの新着商品

TSGP鋼管製チーズ125A ベンカン機工税込￥52,778 ￥47,980

ST10Sステンレス鋼製チーズ300A ベンカン機工税込￥197,780 ￥179,800

4mmxR 1/4" エルボ(雄ねじ/フッ素樹脂製) エスコ税込￥3,850～￥3,500～

SRC10Sステンレス鋼製レジューサー150AX125A ベンカン機工税込￥175,780 ￥159,800

SRC10Sステンレス鋼製レジューサー125AX100A ベンカン機工税込￥285,780 ￥259,800

エアシリンダ CM2-Z1 Series 食品機械用グリース仕様 (CDM2L32～) SMC 税込￥6,811～￥6,192～

UJR継手_FINE series PUREガスケットフジキン税込￥384～￥349～

LAP10Sステンレス鋼製ラップジョイン150A ベンカン機工税込￥241,780 ￥219,800

チューブフィッティングEG ストレート PISCO(ピスコ) 税込￥1,868～￥1,698～

SRC10Sステンレス鋼製レジューサー125AX80A ベンカン機工税込￥285,780 ￥259,800

SUS316締付継手ティー PISCO(ピスコ) 税込￥2,638～￥2,398～

LAP10Sステンレス鋼製ラップジョイン200A ベンカン機工税込￥186,780 ￥169,800

SUS316締付継手隔壁ユニオン PISCO(ピスコ) 税込￥2,418～￥2,198～ (1)

エアシリンダ CM2-Z1 Series 食品機械用グリース仕様 (CDM2G32TN～) SMC 税込￥6,811～￥6,192～

SRC10Sステンレス鋼製レジューサー125AX65A ベンカン機工税込￥285,780 ￥259,800

TSGP鋼管製チーズ300A ベンカン機工税込￥102,278 ￥92,980

TSGP鋼管製チーズ350A ベンカン機工税込￥296,780 ￥269,800

エアシリンダ CM2-Z1 Series 食品機械用グリース仕様 (CDM2L32TF～) SMC 税込￥6,811～￥6,192～

KQ2L Series インチサイズワンタッチ管継手接続ねじ:UNF，NPT エルボユニオンガスケットシール付 SMC 税込￥4,178 ￥3,798

両口チーズユニオン KFG2T SMC 税込￥2,088～￥1,898～

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品名	ブランド	内容量	価格	理由
35605351	KQ2VS04-M5	41208806	KQ2VS04-M5A	六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) ミリサイズ	SMC	1個	￥379 税込￥417	メーカーモデルチェンジ品(後継品)です。
35605376	KQ2VS06-M5	41413705	KQ2VS06-M5A	六角穴付ユニバーサルエルボ KQ2VS (ガスケットシール) ミリサイズ	SMC	1袋(10個)	￥4,498 税込￥4,948	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605385	KQ2VS06-01S	41414423	KQ2VS06-01AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,498 税込￥4,948	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605394	KQ2VS06-02S	41414441	KQ2VS06-02AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,898 税込￥5,388	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605403	KQ2VS08-01S	41414466	KQ2VS08-01AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,898 税込￥5,388	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605412	KQ2VS08-02S	41209086	KQ2VS08-02AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1個	￥479 税込￥527	メーカーモデルチェンジ品(後継品)です。
35605421	KQ2VS08-03S	41414502	KQ2VS08-03AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1袋(10個)	￥6,698 税込￥7,368	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605437	KQ2VS10-02S	20351458	KQ2VS10-02AS	六角穴付ユニバーサルエルボ KQ2VS	SMC	1個	￥599 税込￥659	メーカーモデルチェンジ品(後継品)です
35605446	KQ2VS10-03S	41209113	KQ2VS10-03AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1個	￥649 税込￥714	メーカーモデルチェンジ品(後継品)です。
35605455	KQ2VS12-03S	41209122	KQ2VS12-03AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1個	￥739 税込￥813	メーカーモデルチェンジ品(後継品)です。
35605464	KQ2VS12-04S	41414581	KQ2VS12-04AS	六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズ	SMC	1袋(5個)	￥4,398 税込￥4,838	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
