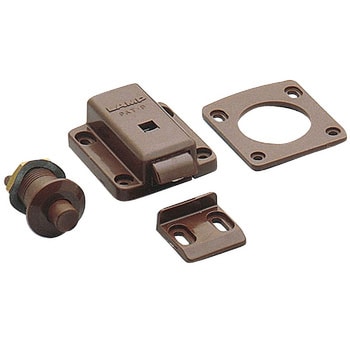

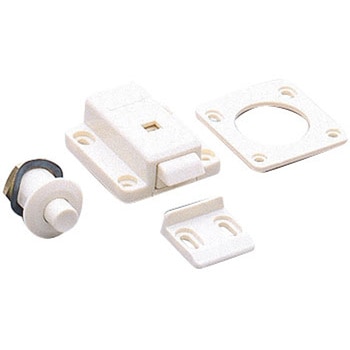

ランプ印 セーフラッチ B251型
プッシュボタンとスライドラッチを組み合わせたラッチです。お好みのハンドルを別売にてご自由にお選びいただけます。
SL-B211型(扉厚18～21 mm用)と、SL-B251型(扉厚22～25 mm用)の2タイプあります。扉厚に応じてスペーサーを組み合わせて使用します。

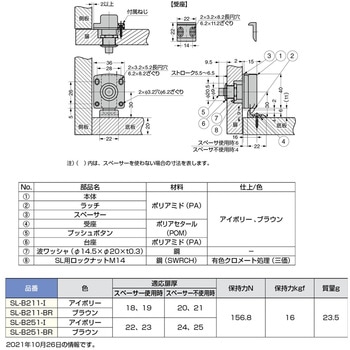

材質ポリアミド(本体、ラッチ、スペーサー、台座)、ポリアセタール(受座、プッシュボタン)、ばね鋼(波ワッシャΦ14)、鋼(ロックナットM14)付属品十字穴付なべタッピンねじ3×14材質(本体)ポリアミド(PA)質量(g)23.5種類その他取付け方法埋込タイプ適合扉厚(mm)22、23(スペーサー使用) 24、25(スペーサー不使用)保持力N(kgf)156.8(16)保持力(N)156.8内容量1個
注意
ラッチ(本体)と受座の指定の掛り代4 mmは必ず確保してください。ドア錠 の新着商品
