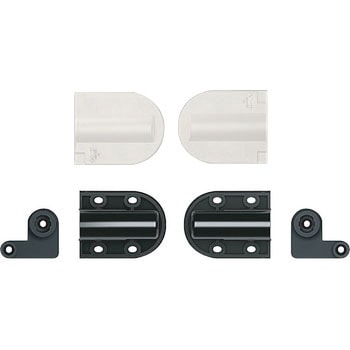

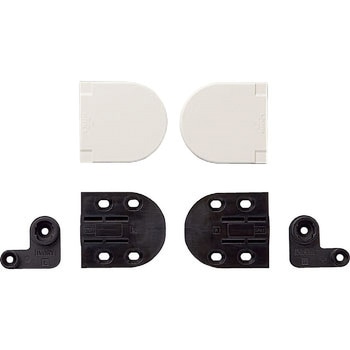

ダンパーヒンジ木製扉用 HG-JHM型
ラプコン・ダンパーヒンジ UDH型を組み込んだコンパクトなダンパーヒンジです。
開き方向の動きもスムーズです。

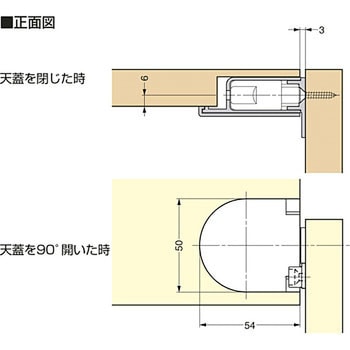

上蓋インセット仕様です。
取付穴はルーターで容易に加工できます。

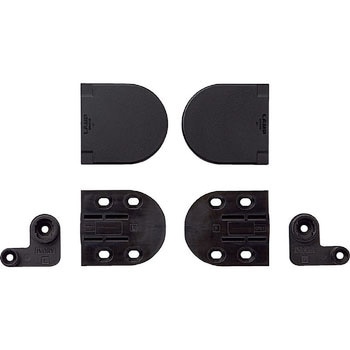

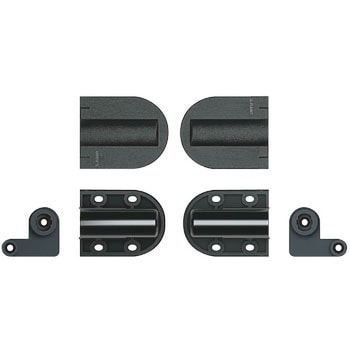

カバー付きで取付ねじが外から見えず、すっきりとした外観です。
用途
適用負荷トルク範囲内で使用してください。

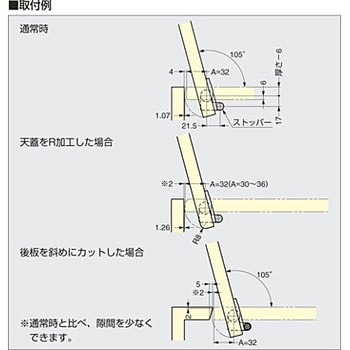

丁番同士の軸芯にずれがないように取り付けてください。
仕様使用温度：0 ℃～40 ℃

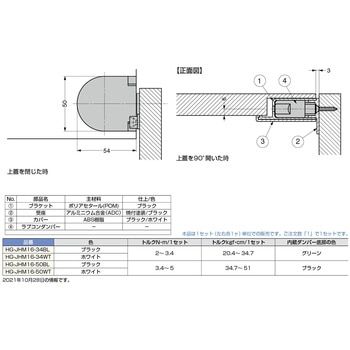

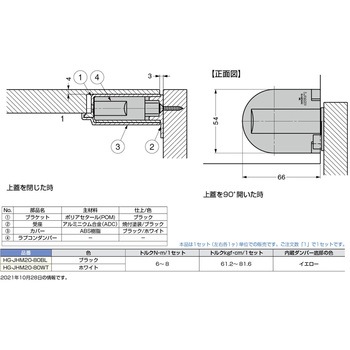

材質ポリアセタール(POM)
種類特殊型
RoHS指令(10物質対応)対応

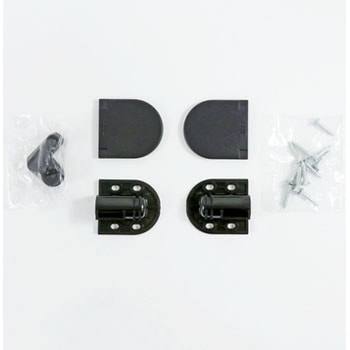

内容量1セット
丁番同士の軸芯にずれがないように取り付けてください。
注意

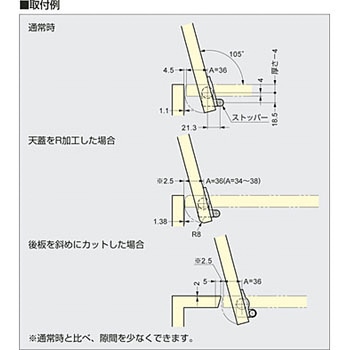

トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

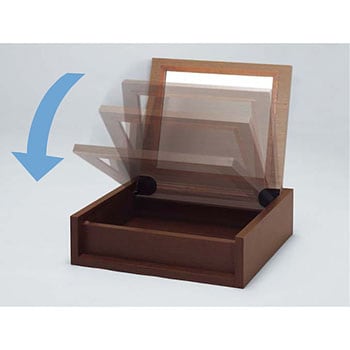

上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
付属のタッピンねじは使用しません。M4の皿ねじをご使用ください(お客様にて別途ご用意ください)。
商品説明動画
LAMP ダンパーヒンジ HG-JHM型
