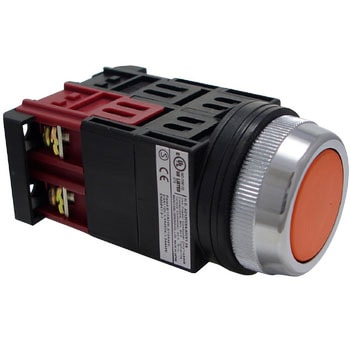

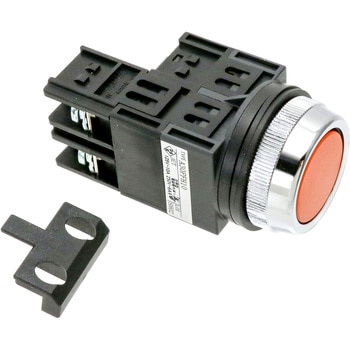

30Φ 平形スイッチ オルタネイト
定格使用電流(A)
AC-15級(誘導負荷)：
24V/10、48V/10、110V/6、220V/4、440V/1.5
DC-13級(誘導負荷)：
24V/6、48V/2、110V/0.7、220V/0.3
DC-12級(抵抗負荷)：
24V/6、48V/3、110V/2、220V/1
形状平形(金属リング)
種類非照光式
保護構造IP65防油形
ボタン形状丸(平形)
端子形状ねじ端子
定格絶縁電圧(V)AC/DC600
動作方式オルタネイト
温度上昇40K以下
絶縁抵抗(MΩ)100以上(500V)
相対湿度45～85%
使用周囲温度(℃)-20～55

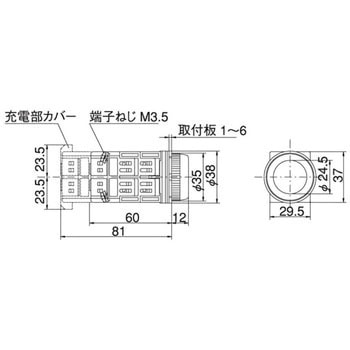

取付穴径(Φmm)30.5(+0.5～0)
接触抵抗(mΩ)30以下
耐寒耐熱温度(℃)-40～70
操作力(N)約12(接点構成1a1b)
機械的耐久性50万回
電気的耐久性50万回
標高(m)2000以下
耐衝撃(m/s2)(誤動作)100/(耐久性)500
耐振動(m/s2)(耐久)15
定格通電電流(A)10(接点部)
開閉頻度(回/時)1800
強度(操作部)250N 1分間、(端子部)0.8N・m 15秒間
RoHS指令(10物質対応)対応
コンタクトユニットHC形(密着取付ができます。)
材質(リング)金属
耐温性40℃ 93% 96時間
耐電圧(V/min)充電部とアースの間/AC2200
内容量1個
24V/10、48V/10、110V/6、220V/4、440V/1.5
DC-13級(誘導負荷)：
24V/6、48V/2、110V/0.7、220V/0.3
DC-12級(抵抗負荷)：
24V/6、48V/3、110V/2、220V/1
